Instrukcja obsługi kolumny głośnikowej Focal Theva N°3-D
Szybki przewodnik po instrukcji obsługi kolumny głośnikowej Focal Theva N°3-D. Dowiedz się, jak poprawnie rozpakować, zamontować podstawę, podłączyć przewody oraz optymalnie ustawić głośniki w pomieszczeniu dla uzyskania najlepszej jakości...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Focal Theva N°3-D to kolumna głośnikowa typu podłogowego z wbudowanym głośnikiem Dolby Atmos. Ze względu na wagę przekraczającą 20 kg, zaleca się rozpakowywanie i instalację przez dwie osoby. Głośniki posiadają ostre krawędzie, dlatego należy zachować ostrożność podczas przenoszenia.
Rozpakowanie i montaż podstawy
Przed ustawieniem kolumny należy zamontować podstawę:
- Ustaw podstawę naprzeciwko otworów montażowych.
- Użyj czterech dołączonych śrub i klucza imbusowego, aby przykręcić podstawę. Upewnij się, że górna część podstawy znajduje się z przodu kolumny.
- W zależności od rodzaju podłogi, przykręć gumowe nóżki (do twardych podłóg) lub kolce (do dywanów) dla zapewnienia stabilności.
Podłączenie głośników
Kolumny posiadają oddzielne terminale dla sekcji głównej oraz sekcji Dolby Atmos:
- Polaryzacja: Zawsze łącz terminal dodatni (+) wzmacniacza z dodatnim (+) głośnika oraz ujemny (-) z ujemnym (-). Nieprzestrzeganie polaryzacji pogorszy jakość basu i obraz stereo.
- Dolby Atmos: Górny terminal na tylnym panelu odpowiada za głośnik skierowany ku górze (Atmos), dolny terminal odpowiada za głośniki przednie.
- Kable: Można stosować kable z żyłami o średnicy do 4 mm, końcówki widełkowe lub wtyki bananowe.
Optymalne ustawienie w pomieszczeniu
Aby uzyskać najlepsze brzmienie, przestrzegaj poniższych zasad:
- Symetria: Głośniki powinny być ustawione symetrycznie względem obszaru odsłuchowego, najlepiej tworząc trójkąt równoboczny.
- Wysokość: Głośniki powinny znajdować się na tej samej wysokości, a głośnik wysokotonowy powinien być na wysokości uszu słuchacza.
- Odległość od ścian: Unikaj ustawiania głośników zbyt blisko rogów pomieszczenia, co może powodować niepożądane rezonanse. Jeśli bas jest zbyt słaby, można przysunąć kolumny bliżej ściany.
- Dolby Atmos: Nie umieszczaj żadnych przeszkód (lampy, półki) w promieniu 1 metra nad głośnikiem, aby nie blokować odbicia dźwięku od sufitu.
Konserwacja i docieranie
Głośniki wymagają okresu docierania (ok. 20 godzin pracy), aby osiągnąć pełną wydajność. Do czyszczenia używaj wyłącznie suchej, miękkiej szmatki. W przypadku zabrudzeń można użyć lekko wilgotnej szmatki. Nigdy nie używaj detergentów, rozpuszczalników ani środków na bazie alkoholu.
Dane techniczne
Kolumna 3-drożna bass-reflex z dodatkowym głośnikiem 1-drożnym zamkniętym (Atmos). Zalecana moc wzmacniacza: 40 - 250 W. Pasmo przenoszenia: 48 Hz - 28 kHz (główne), 100 Hz - 20 kHz (Atmos).
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Dźwięk jest płaski i stłumiony
W pomieszczeniu znajduje się zbyt wiele materiałów dźwiękochłonnych (dywany, zasłony). Spróbuj znaleźć kompromis między materiałami pochłaniającymi a odbijającymi dźwięk.
Dźwięk jest ostry i agresywny
Pomieszczenie jest zbyt pogłosowe. Rozważ dodanie materiałów dźwiękochłonnych, takich jak dywany lub zasłony.
Nieprecyzyjny obraz stereo
Spróbuj przysunąć głośniki bliżej siebie lub skierować je bardziej bezpośrednio w stronę punktu odsłuchowego.
Przed użyciem
- Sprawdź, czy masz drugą osobę do pomocy przy rozpakowywaniu (waga >20kg).
- Upewnij się, że podstawa jest zamontowana poprawnie (górna część z przodu).
- Wybierz odpowiednie nóżki (gumowe do twardych podłóg, kolce do dywanów).
- Sprawdź polaryzację przewodów (+ do +, - do -).
- Upewnij się, że wzmacniacz jest kompatybilny z Dolby Atmos.
Parametry w praktyce
- Pasmo przenoszenia
- Zakres częstotliwości: 48 Hz - 28 kHz dla sekcji głównej, 100 Hz - 20 kHz dla Atmos.
- Impedancja nominalna
- 8 Ohm dla sekcji głównej, 6 Ohm dla sekcji Atmos.
- Zalecana moc wzmacniacza
- 40 - 250 W dla optymalnej pracy.
Ilustracje i schematy

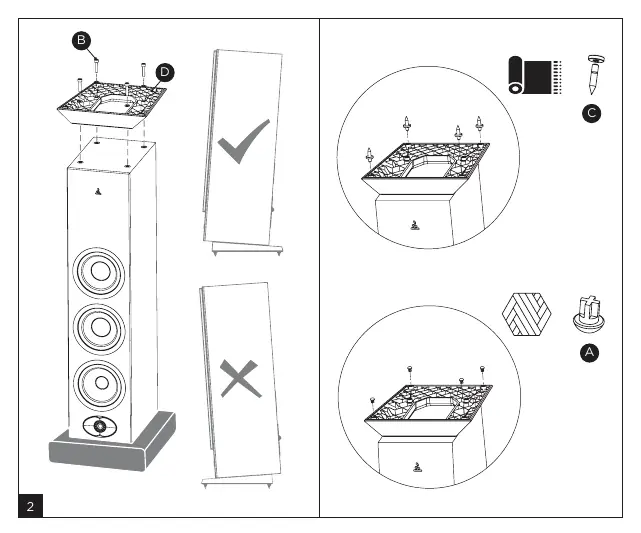

- Rysunek 2: Montaż podstawy i nóżek.
- Rysunek 5: Schemat podłączenia przewodów do terminali (L/R oraz Atmos).
- Rysunek 6: Ustawienie głośników w trójkącie równobocznym względem słuchacza.
- Rysunek 10: Wpływ odległości od ścian na poziom basu (strefy 1-3).
Zgodność modelu
- Wymaga wzmacniacza kompatybilnego z Dolby Atmos.
- Nie umieszczaj przeszkód (lampy, półki) w promieniu 1m nad głośnikiem Atmos.
