Instrukcja obsługi głośników samochodowych Focal Slatefiber PC 165 SF / PS 165 SF

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zestawów głośnikowych Focal Slatefiber PC 165 SF (model współosiowy) oraz PS 165 SF (model komponentowy). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz konfiguracji poziomu dźwięku tweetera.

Bezpieczeństwo

• Ochrona słuchu: Unikaj słuchania muzyki przy wysokim poziomie głośności (powyżej 85 dB) przez dłuższy czas, aby zapobiec trwałemu uszkodzeniu słuchu.
• Montaż subwoofera: Jeśli w pojeździe instalowany jest subwoofer, musi on być solidnie przymocowany do podłogi lub podwozia, aby uniknąć przemieszczenia w razie wypadku.
• Okablowanie: Używaj wyłącznie dostarczonych przewodów i wiązek. Nie modyfikuj ich ani nie zastępuj nieodpowiednimi zamiennikami.
• Bezpieczniki: W przypadku wymiany bezpiecznika w zestawie, używaj wyłącznie bezpiecznika o identycznych parametrach.

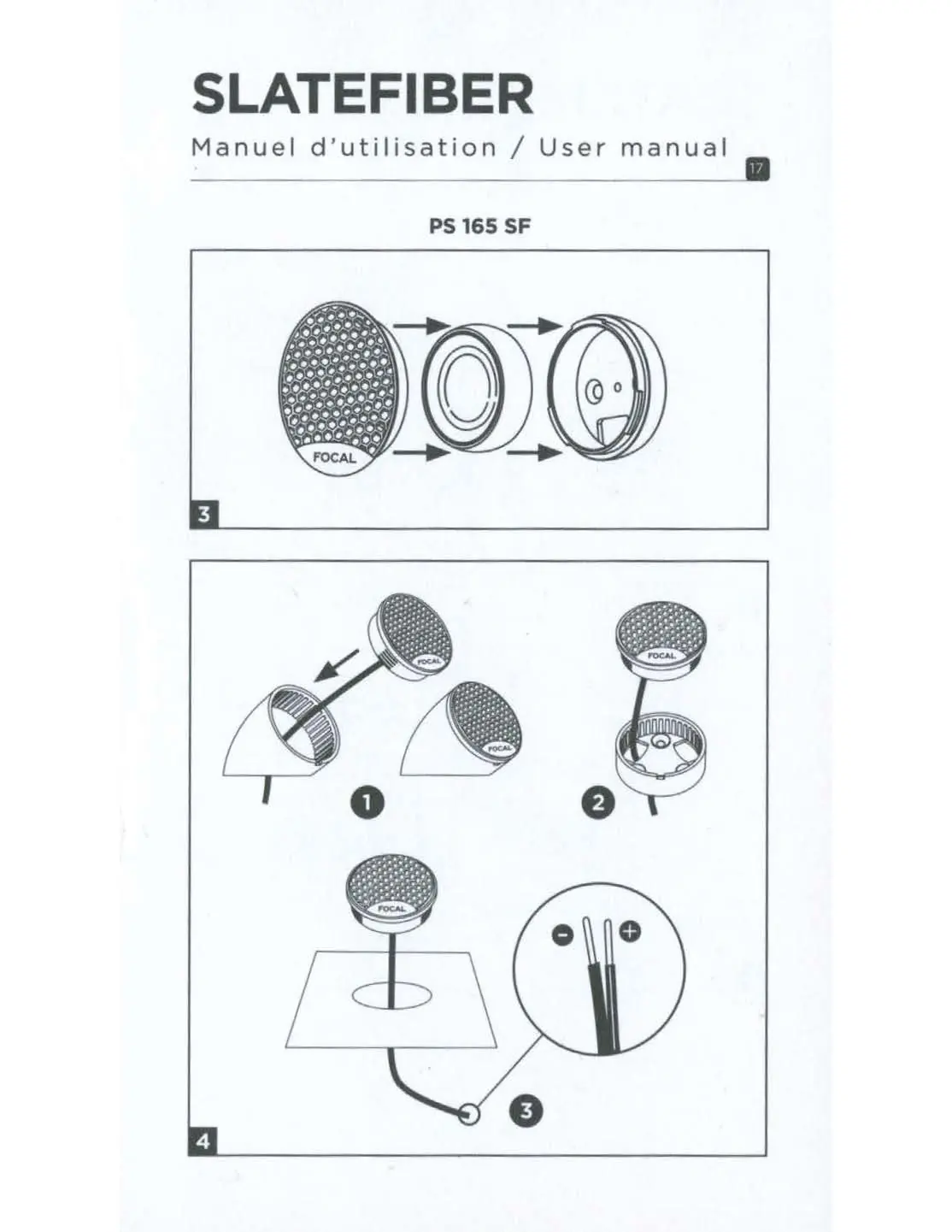

Montaż głośników

Przed przystąpieniem do montażu należy sprawdzić dostępną przestrzeń w miejscu instalacji (zgodnie z planami na opakowaniu). Przed montażem należy oczyścić głośniki z opiłków metalu i pyłu.

PC 165 SF (Zestaw współosiowy)

Głośnik posiada zintegrowaną zwrotnicę. Montaż polega na umieszczeniu głośnika w przygotowanym otworze montażowym zgodnie z rysunkiem technicznym.

PS 165 SF (Zestaw komponentowy)

Zestaw zawiera oddzielne zwrotnice dla woofera i tweetera. Tweeter może być montowany w różnych konfiguracjach (wpuszczany lub powierzchniowy). Należy upewnić się, że polaryzacja (+/-) jest zachowana zgodnie z oznaczeniami na przewodach.

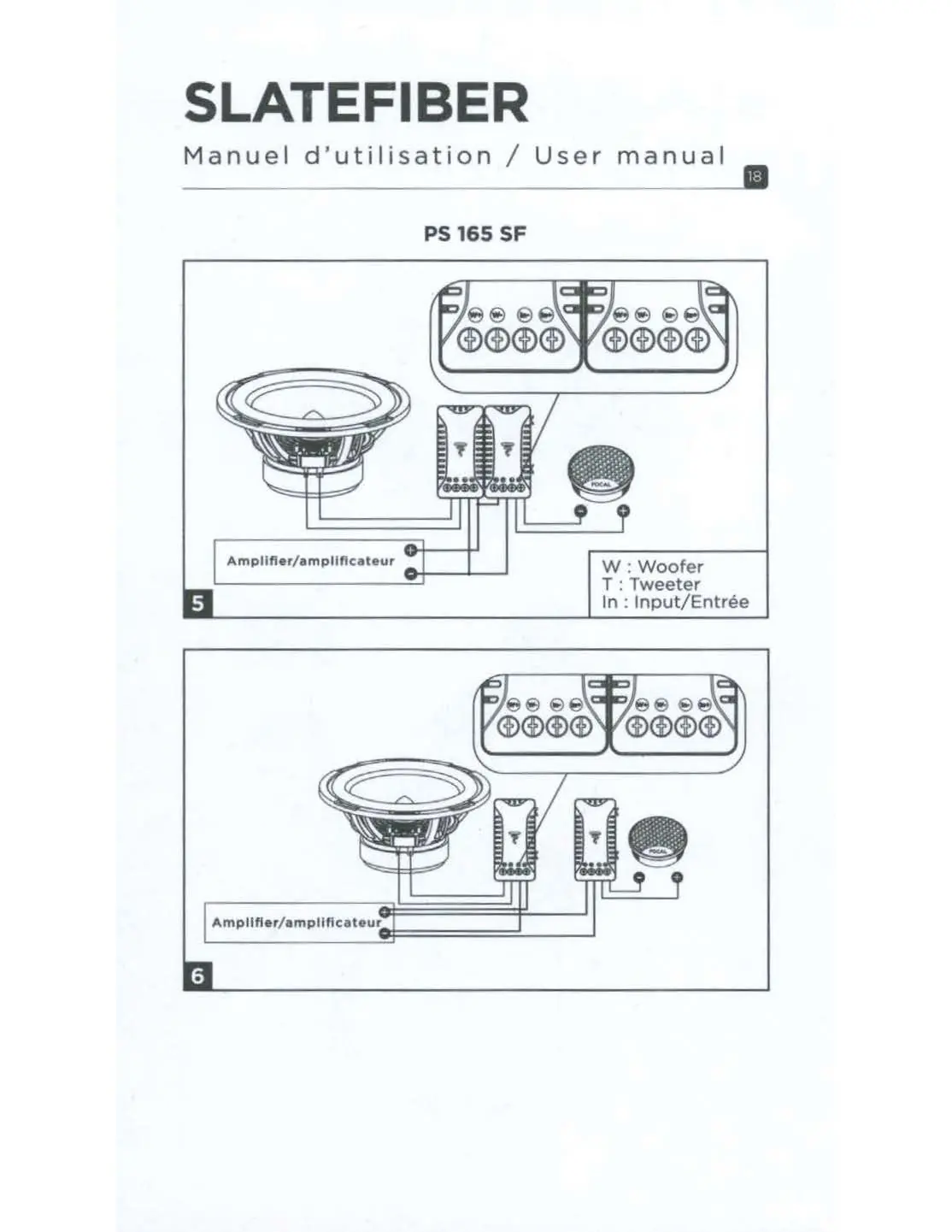

Podłączenie i okablowanie

Schematy połączeń znajdują się w sekcji dotyczącej instalacji. Głośniki można podłączyć bezpośrednio do radia samochodowego lub do zewnętrznego wzmacniacza w celu uzyskania lepszej wydajności. W modelu PS 165 SF należy zwrócić uwagę na poprawne podłączenie wyjść zwrotnicy do odpowiednich przetworników (W - Woofer, T - Tweeter).

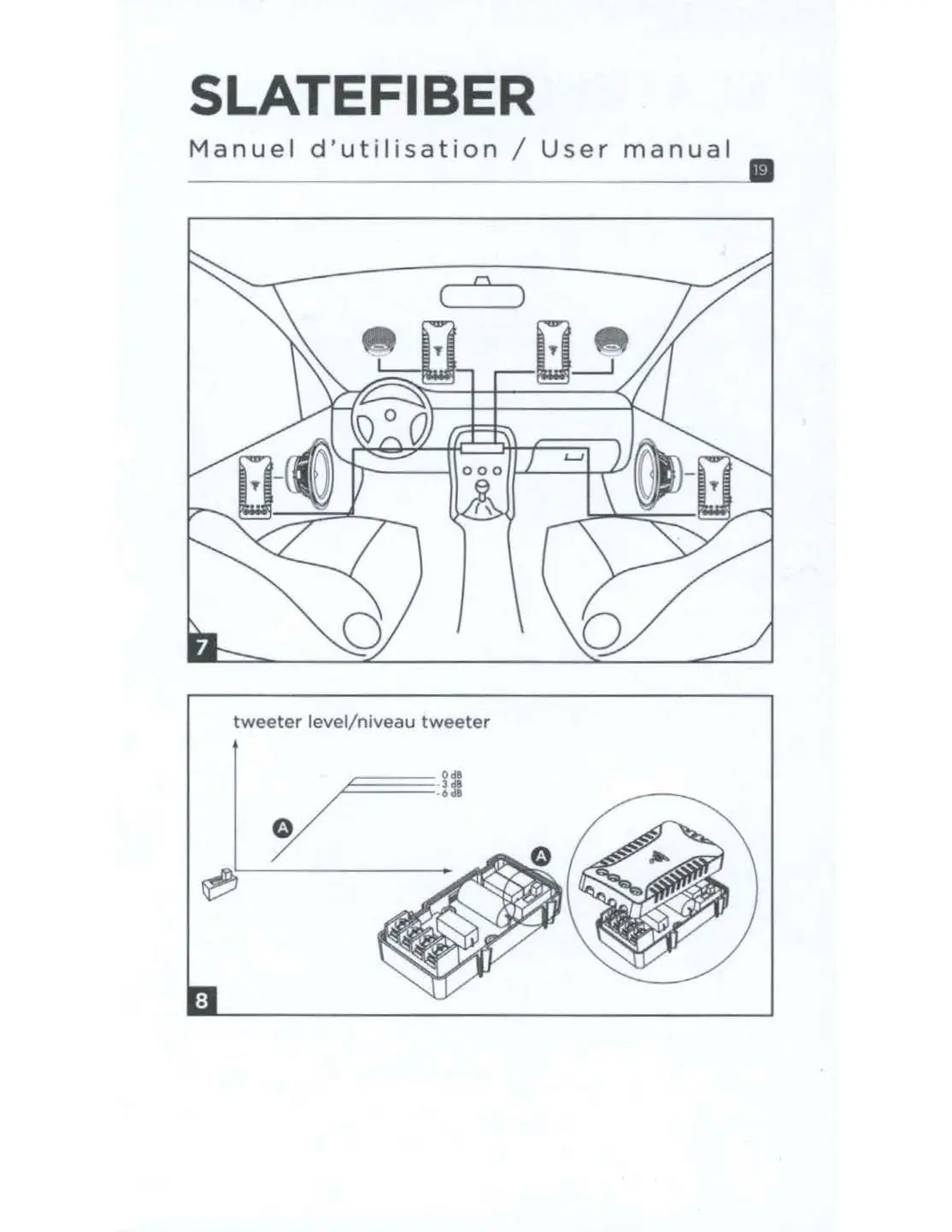

Ustawienia tweetera

Zwrotnice w zestawie PS 165 SF umożliwiają regulację poziomu tweetera. Dostępne ustawienia to 0 dB, -3 dB oraz -6 dB. Pozwala to na dostosowanie charakterystyki dźwięku do akustyki wnętrza pojazdu i preferencji użytkownika.

Dane techniczne

• Moc nominalna: 80 W RMS
• Moc maksymalna: 160 W
• Pasmo przenoszenia: 60 Hz - 21 kHz
• Impedancja: 4 Ohm
• Czułość: 91 dB

Konserwacja i utylizacja

Głośniki nie wymagają specjalnej konserwacji. W przypadku utylizacji produktu, należy postępować zgodnie z lokalnymi przepisami dotyczącymi recyklingu sprzętu elektronicznego w Unii Europejskiej. Nie wyrzucać z odpadami domowymi.
