Instrukcja montażu głośników samochodowych Focal K2 Power M
Szybki przewodnik instalacji i konfiguracji głośników samochodowych z serii Focal K2 Power M. Dowiedz się, jak poprawnie zamontować komponenty, podłączyć wzmacniacz oraz skonfigurować filtry aktywne dla uzyskania optymalnego brzmienia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

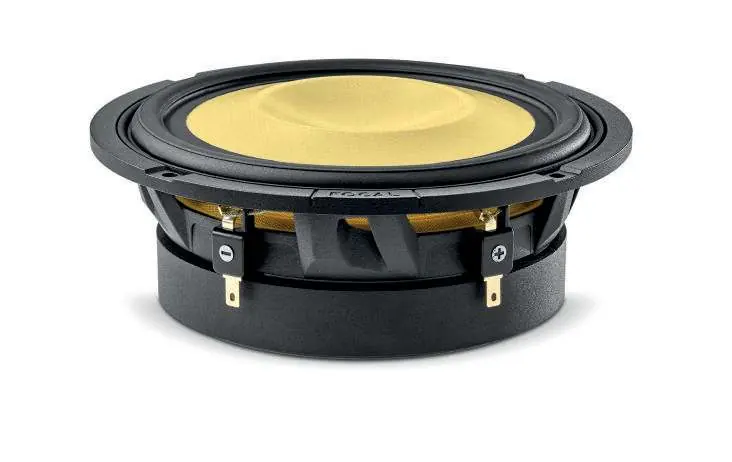

Niniejsza instrukcja dotyczy instalacji głośników samochodowych z serii Focal K2 Power M, obejmującej modele FRAK, 3 KM, 6.5 KM oraz SUB 5 KM. Jest to system typu "active", co oznacza, że wymaga zastosowania zewnętrznego wzmacniacza z procesorem DSP lub aktywną zwrotnicą. Instrukcja zawiera wytyczne dotyczące montażu fizycznego, schematy połączeń oraz zalecane zakresy częstotliwości dla filtrów aktywnych.

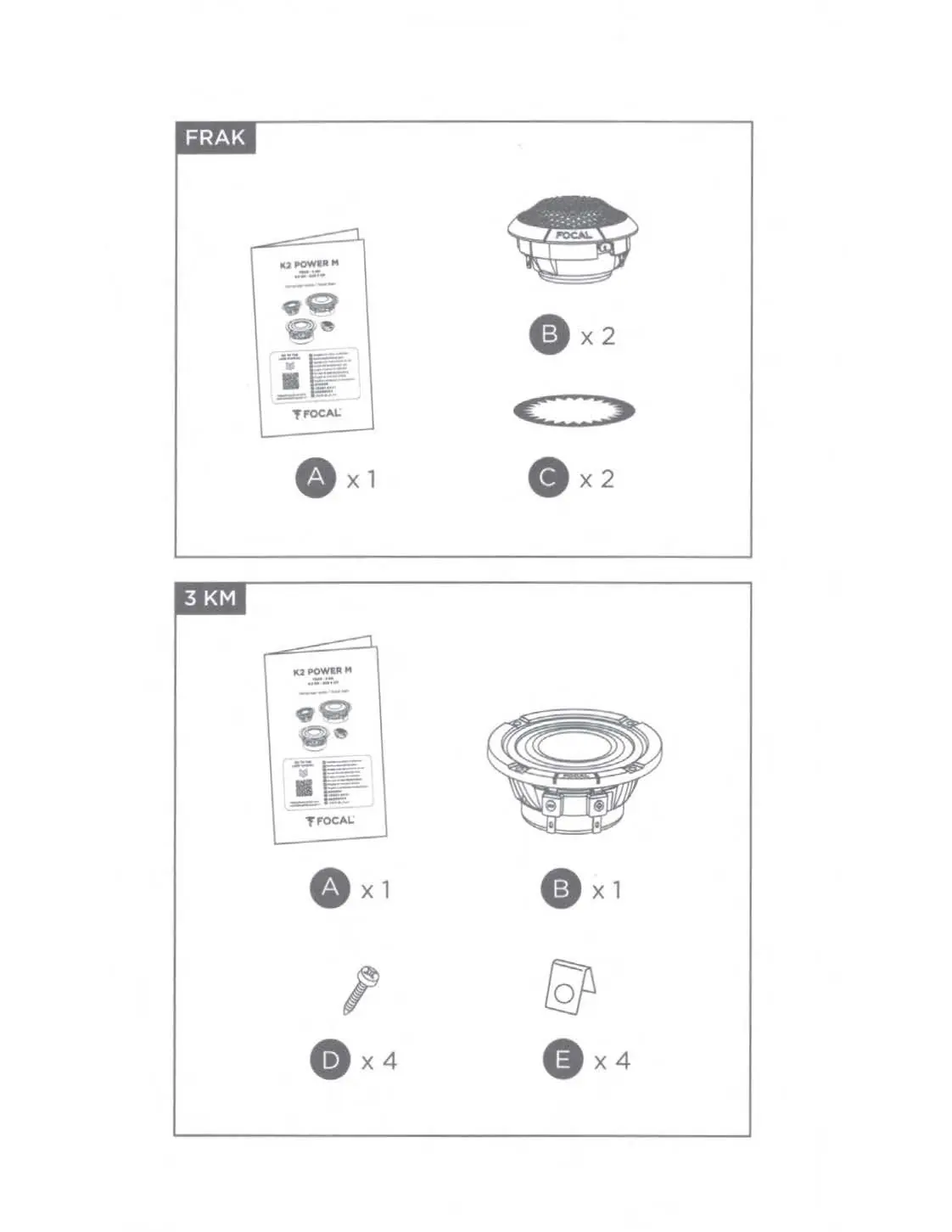

Elementy zestawu
W zależności od modelu, zestaw zawiera głośniki, śruby montażowe oraz uszczelki. Przed przystąpieniem do instalacji upewnij się, że posiadasz wszystkie elementy wymienione w sekcji dotyczącej Twojego konkretnego modelu (FRAK, 3 KM, 6.5 KM lub SUB 5 KM).
Montaż głośników
Montaż powinien być przeprowadzony w sposób zapewniający stabilność i szczelność. Głośniki należy montować w przygotowanych otworach montażowych, używając dołączonych śrub. W przypadku montażu w drzwiach lub desce rozdzielczej, upewnij się, że głębokość montażowa jest wystarczająca dla danego modelu.
Podłączenie
System wymaga podłączenia do zewnętrznego wzmacniacza. Schemat połączeń obejmuje:
- Podłączenie źródła dźwięku do procesora DSP.
- Podłączenie procesora DSP do wzmacniacza.
- Podłączenie głośników do odpowiednich kanałów wzmacniacza zgodnie z polaryzacją (+/-).
Konfiguracja filtrów aktywnych
Dla uzyskania optymalnej jakości dźwięku i ochrony głośników, należy ustawić filtry aktywne (crossover) zgodnie z poniższymi zaleceniami:
- SUB 5 KM: 30Hz / 70-100Hz (dla 2-way i 3-way).
- 6.5 KM: 50Hz / 2.5kHz (2-way) lub 50Hz / 400Hz (3-way).
- 3 KM: 400Hz / 4kHz (3-way).
- FRAK: 1.5-3Hz / 30kHz (2-way) lub 4kHz / 30kHz (3-way).
Szczegółowe wartości dla kanałów centralnych i surround znajdują się w tabeli konfiguracji w instrukcji.
Montaż subwoofera
Dla modelu SUB 5 KM zaleca się montaż w dedykowanej obudowie. Instrukcja wskazuje, że objętość obudowy (4L lub 6L) wpływa na częstotliwość rezonansową (F-3 Hz), co pozwala na dostrojenie basu do preferencji użytkownika.
Dane techniczne
Głośniki charakteryzują się wysoką wydajnością i precyzją wykonania. Kluczowe parametry, takie jak moc nominalna (RMS), impedancja (4 Ohm) oraz pasmo przenoszenia, są dostępne w specyfikacji technicznej dla każdego modelu. Pamiętaj o rejestracji produktu online w celu skorzystania z pełnej gwarancji.
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź poprawność podłączenia przewodów do wzmacniacza oraz upewnij się, że ustawienia filtrów aktywnych (crossover) są zgodne z zalecanymi zakresami częstotliwości dla danego modelu.
Niewłaściwa charakterystyka dźwięku
Upewnij się, że częstotliwości odcięcia są ustawione poprawnie dla konfiguracji 2-way lub 3-way. Błędne ustawienie filtra może prowadzić do uszkodzenia głośnika lub słabej jakości dźwięku.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy montażowe (śruby, uszczelki) wymienione w instrukcji dla swojego modelu.
- Upewnij się, że wzmacniacz i procesor DSP są kompatybilne z wymaganiami mocy głośników.
- Zaplanuj miejsce montażu w pojeździe, uwzględniając głębokość montażową.
- Przygotuj narzędzia niezbędne do montażu (wkrętak, narzędzia do demontażu tapicerki).
Parametry w praktyce
- Nominal power (RMS)
- Moc ciągła, którą głośnik może przyjmować bez ryzyka uszkodzenia.
- Frequency response
- Zakres częstotliwości, w którym głośnik pracuje efektywnie.
Ilustracje i schematy

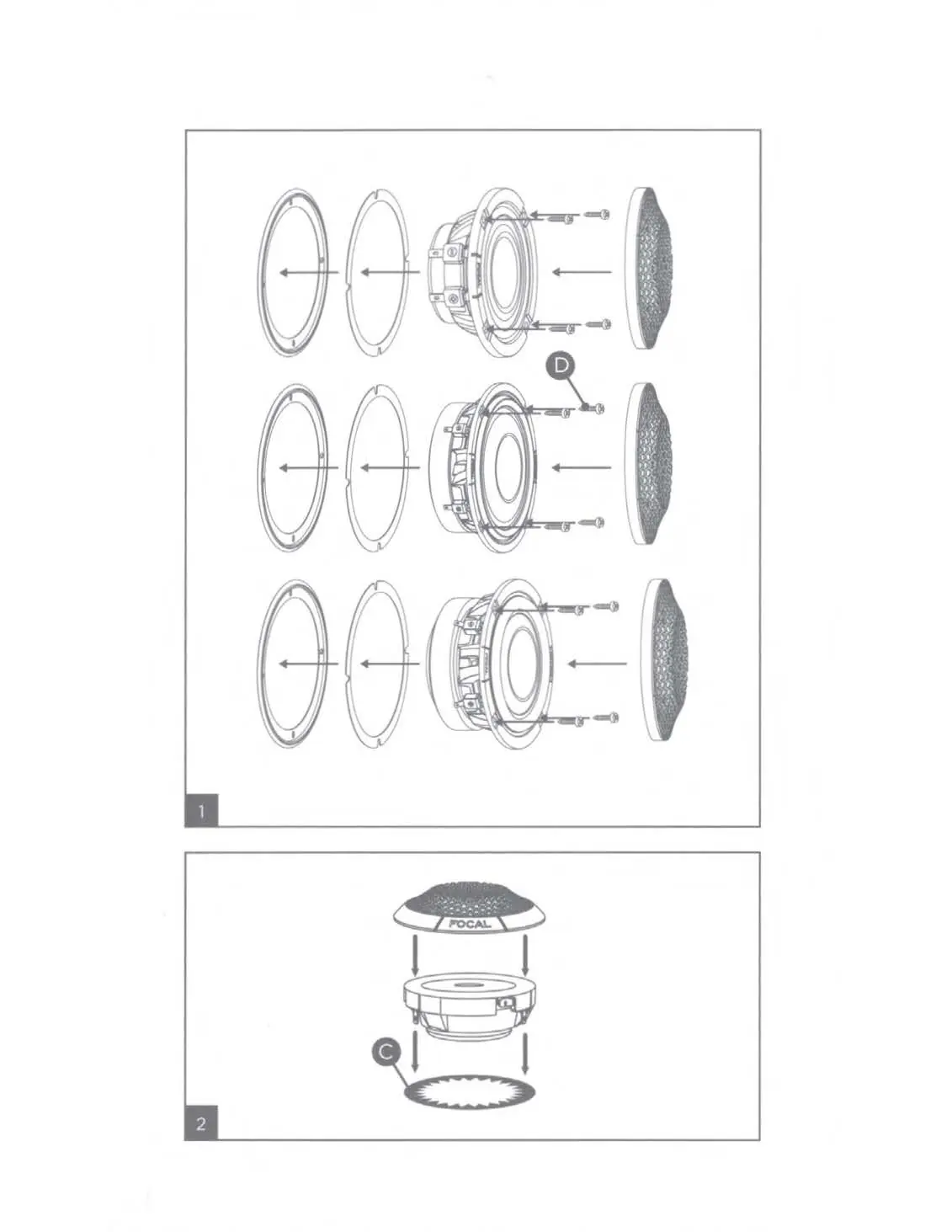

- Schemat 1: Montaż głośnika z maskownicą i śrubami.

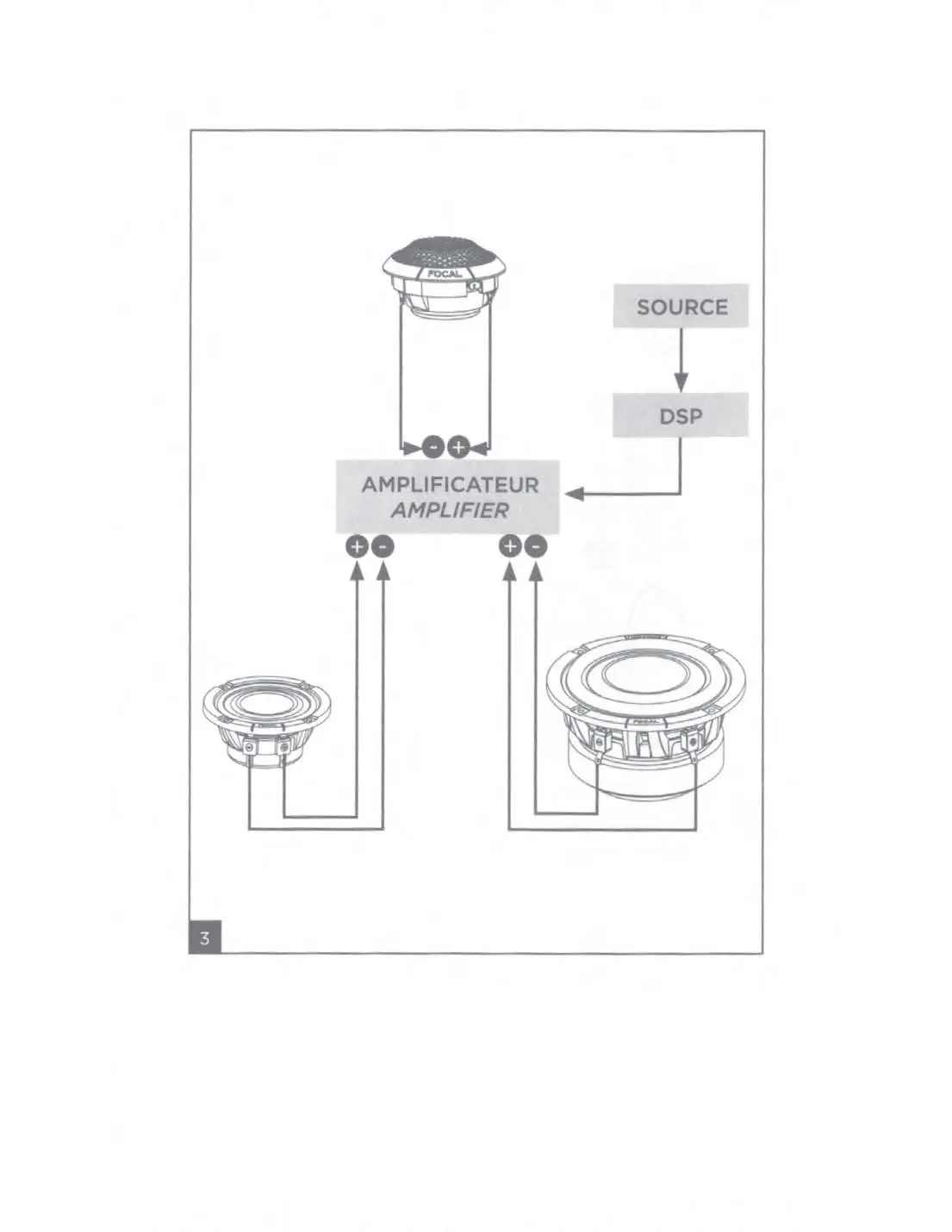

- Schemat 3: Podłączenie głośników do wzmacniacza z wykorzystaniem procesora DSP.
- Schemat 4-5: Przykładowe rozmieszczenie głośników wewnątrz pojazdu.

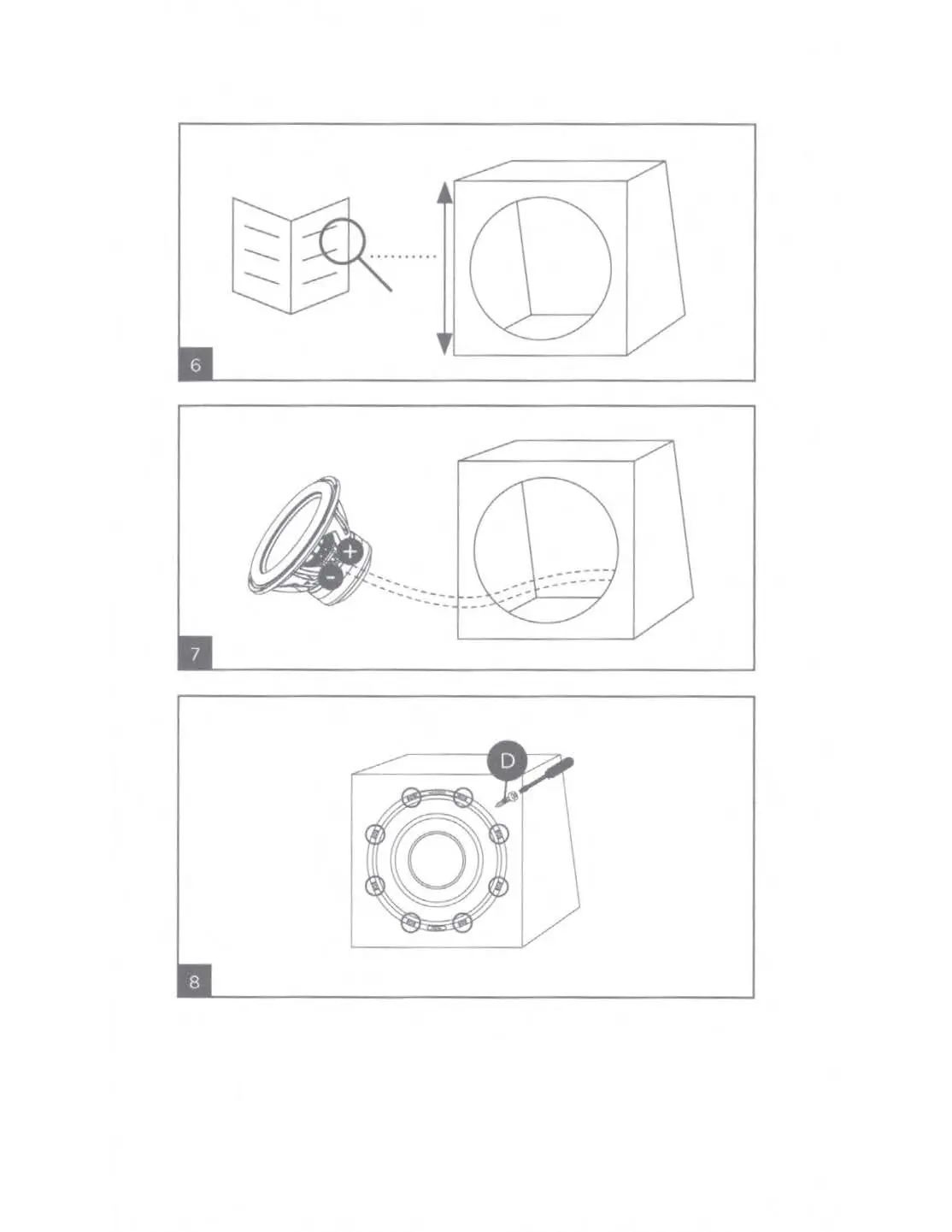

- Schemat 6-8: Montaż subwoofera w obudowie.
Zgodność modelu
- Głośniki wymagają aktywnego sterowania (wymagany zewnętrzny procesor DSP lub wzmacniacz z aktywną zwrotnicą).
- Dla subwoofera SUB 5 KM zalecana objętość obudowy to 4-6 litrów.
