Instrukcja obsługi głośników Focal On Wall 300
Przewodnik użytkownika dla głośników Focal On Wall 300. Dowiedz się, jak bezpiecznie zamontować głośniki w pozycji poziomej lub pionowej, podłączyć przewody oraz sprawdź specyfikację techniczną modeli 301 i 302.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Głośniki Focal On Wall 300 są przeznaczone do montażu ściennego. Ze względu na wagę i wymiary urządzenia, montaż musi być przeprowadzany przez co najmniej dwie osoby. Należy zachować szczególną ostrożność podczas przenoszenia i instalacji, aby uniknąć uszkodzenia głośnika lub obrażeń ciała.
Montaż i instalacja
Instrukcja przewiduje dwa warianty montażu: poziomy oraz pionowy. Przed przystąpieniem do prac należy:
- Zdejmij maskownicę głośnika, aby uzyskać dostęp do punktów montażowych.
- Użyj dołączonego szablonu montażowego, aby precyzyjnie wyznaczyć otwory na ścianie.
- Podczas montażu należy zachować odstęp 5 mm (zgodnie z rysunkiem D), aby zapewnić prawidłowe osadzenie głośnika.
- W przypadku montażu poziomego (H) lub pionowego (I), postępuj zgodnie z krokami wskazanymi na szablonie, używając odpowiednich punktów mocowania.
Podłączenie
Podłączenie głośnika odbywa się poprzez terminale znajdujące się z tyłu obudowy. Upewnij się, że przewody głośnikowe są poprawnie zarobione i podłączone zgodnie z polaryzacją (plus do plusa, minus do minusa) przed ostatecznym zawieszeniem głośnika na ścianie.
Dane techniczne
Instrukcja zawiera specyfikację dla dwóch modeli z serii:
- On Wall 301: Głośnik 2-drożny, pasmo przenoszenia 53 Hz - 28 kHz, impedancja nominalna 8 Ohm.
- On Wall 302: Głośnik 2.5-drożny, pasmo przenoszenia 50 Hz - 28 kHz, impedancja nominalna 8 Ohm.
Szczegółowe parametry, takie jak czułość, częstotliwość podziału zwrotnicy oraz wymiary, znajdują się w tabeli specyfikacji na stronie 7 dokumentu.
Utylizacja
Produkt nie powinien być wyrzucany wraz z odpadami domowymi. Należy go utylizować zgodnie z lokalnymi przepisami dotyczącymi recyklingu sprzętu elektronicznego.
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Trudności z montażem
Upewnij się, że montaż wykonują dwie osoby. Użyj szablonu montażowego dołączonego do zestawu, aby uniknąć błędów w rozstawie otworów.
Brak dźwięku lub słaba jakość
Sprawdź poprawność podłączenia przewodów głośnikowych do terminali oraz polaryzację (+/-).
Przed użyciem
- Upewnij się, że masz drugą osobę do pomocy przy montażu.
- Sprawdź, czy ściana jest odpowiednia do montażu głośników.
- Przygotuj przewody głośnikowe przed zawieszeniem urządzenia.
- Zdejmij maskownicę głośnika przed przystąpieniem do instalacji.
- Użyj szablonu montażowego do wyznaczenia otworów.
Parametry w praktyce
- Sensibilité (2,83V/1m)
- Efektywność głośnika określająca głośność przy danej mocy.
- Bande Passante
- Zakres częstotliwości, jakie głośnik jest w stanie odtworzyć.
- Impédance nominale
- Oporność elektryczna głośnika (8 Ohm).
Ilustracje i schematy
- A: Wymagana pomoc drugiej osoby przy przenoszeniu.
- B: Zdejmowanie maskownicy.
- C: Podłączenie przewodów.

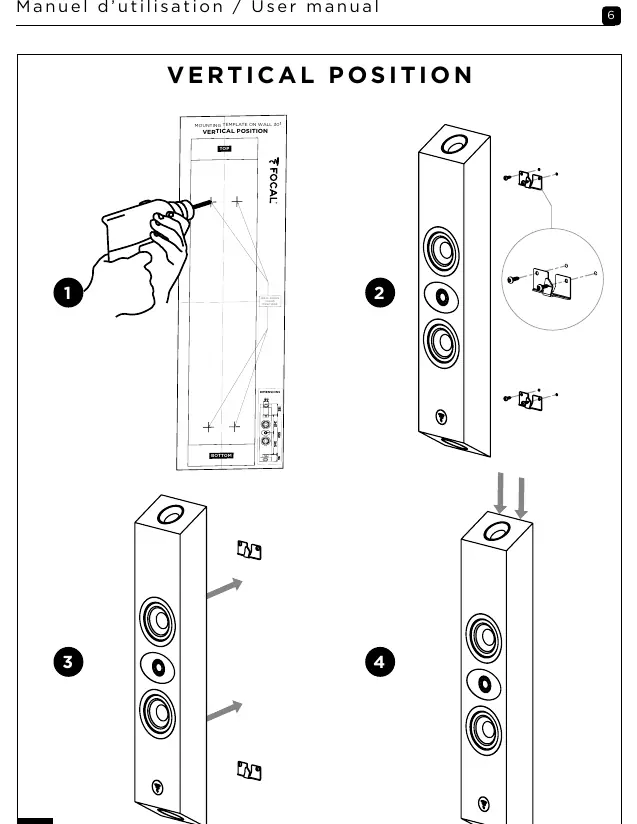

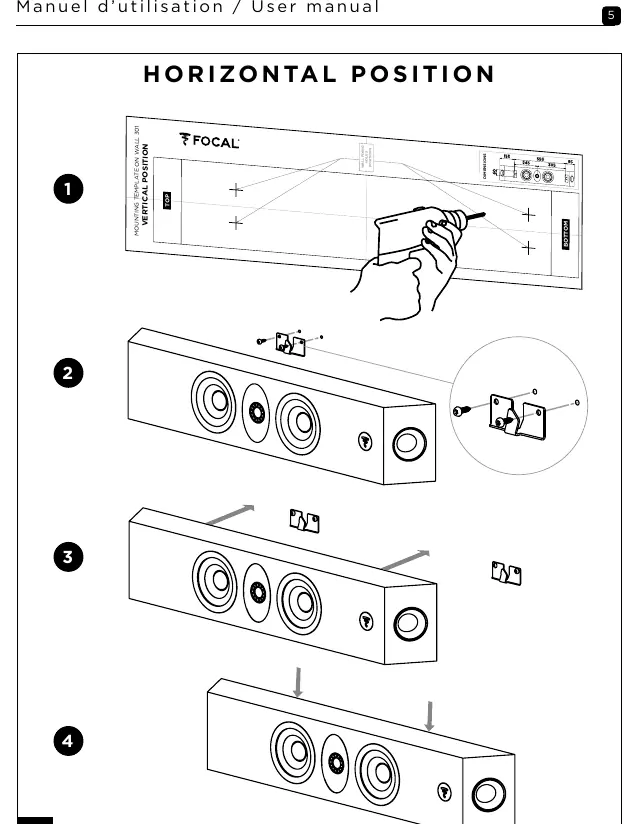

- D: Zachowanie odstępu 5mm przy montażu.
- H/I: Szablony montażowe dla pozycji poziomej i pionowej.
Zgodność modelu
- Instrukcja dotyczy modeli On Wall 301 oraz On Wall 302.
