Instrukcja obsługi kolumn głośnikowych Focal Theva N°1, N°2 i N°3
Szybki przewodnik po instalacji, podłączeniu i optymalizacji ustawienia kolumn głośnikowych Focal Theva N°1, N°2 oraz N°3. Dowiedz się, jak poprawnie zamontować podstawy, podłączyć przewody i uzyskać najlepszą jakość dźwięku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

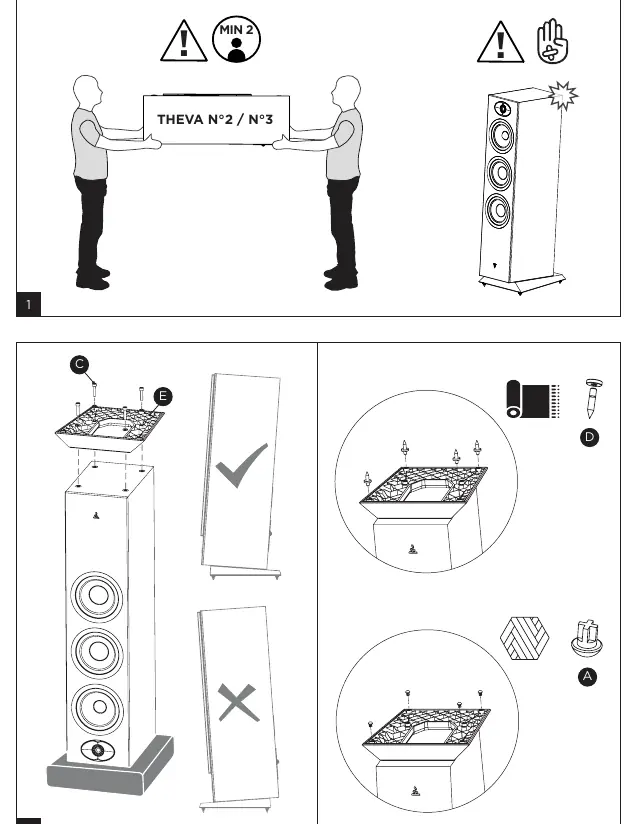

Niniejsza instrukcja dotyczy kolumn głośnikowych Focal Theva N°1, N°2 oraz N°3. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa. Modele podłogowe (N°2 i N°3) ważą prawie 20 kg, dlatego zaleca się rozpakowywanie i instalację w dwie osoby. Kolumny posiadają ostre krawędzie, należy zachować ostrożność podczas przenoszenia.
Montaż i przygotowanie
Modele N°2 i N°3:

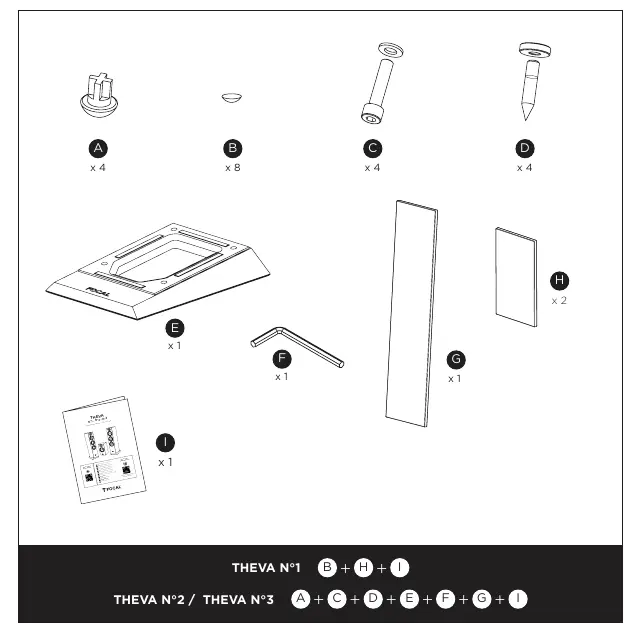

- Dopasuj podstawę do otworów montażowych.
- Użyj 4 dołączonych śrub i klucza imbusowego, aby przykręcić podstawę. Upewnij się, że podstawa jest skierowana górną częścią do przodu kolumny.
- W zależności od podłoża, zamontuj gumowe nóżki (twarde podłogi) lub kolce (dywany dla większej stabilności).
Model N°1:

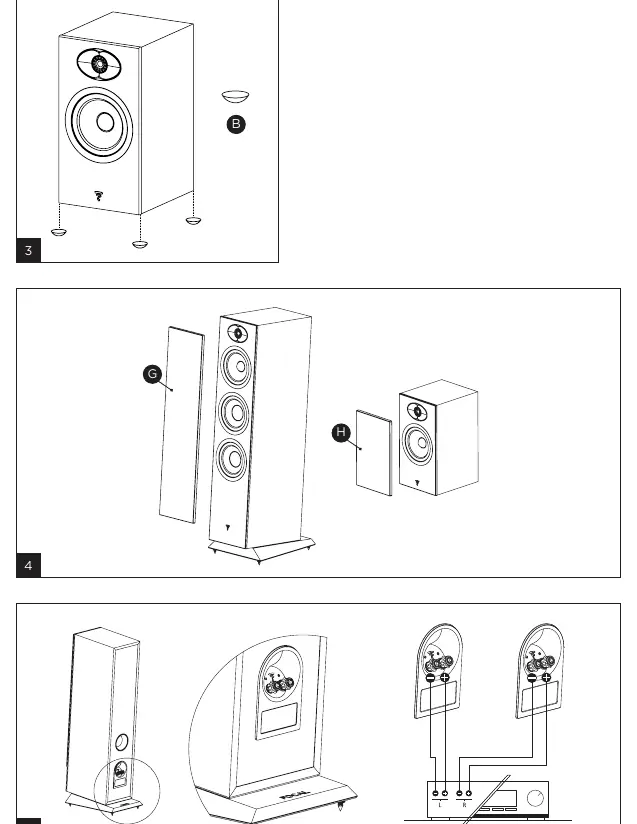

- Jeśli kolumny będą stały na półce lub meblu, należy przykleić dołączone nóżki silikonowe przed instalacją.
Maskownice:
- Kolumny wyposażone są w magnetyczne maskownice. Zaleca się ich zdejmowanie podczas odsłuchu dla uzyskania najlepszej jakości dźwięku.
Podłączenie
Złącza umożliwiają podłączenie przewodów odizolowanych (do 4 mm średnicy), końcówek widełkowych lub wtyków bananowych. Należy bezwzględnie przestrzegać polaryzacji: złącze oznaczone "+" na kolumnie musi być połączone z wyjściem dodatnim wzmacniacza, a złącze "-" z wyjściem ujemnym. Nieprawidłowe podłączenie negatywnie wpłynie na scenę stereo i odtwarzanie basu.
Ustawienie i optymalizacja
Kolumny powinny być ustawione symetrycznie, skierowane w stronę obszaru odsłuchowego, najlepiej tworząc trójkąt równoboczny. Głośniki wysokotonowe powinny znajdować się na wysokości uszu słuchacza. Unikaj ustawiania kolumn zbyt blisko rogów pomieszczenia lub ścian, co może powodować niepożądane rezonanse i sztuczne podbicie basu. Jeśli bas jest niewystarczający, można przysunąć kolumny bliżej ściany.
Konserwacja i użytkowanie
Kolumny wymagają jedynie przecierania suchą szmatką. W przypadku zabrudzeń można użyć wilgotnej szmatki. Nie używaj detergentów, rozpuszczalników ani alkoholu. Głośniki wymagają okresu "docierania" (break-in), który może trwać kilka tygodni. Aby go skrócić, zaleca się pracę kolumn przez około 20 godzin.
Dane techniczne
Szczegółowe parametry, takie jak pasmo przenoszenia, czułość, impedancja oraz wymiary dla każdego modelu (N°1, N°2, N°3), znajdują się w tabeli technicznej na stronie 13 instrukcji.
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Dźwięk jest ostry i agresywny
Pomieszczenie jest zbyt pogłosowe. Zastosuj materiały dźwiękochłonne, takie jak dywany, zasłony lub tapicerowane meble.
Dźwięk jest płaski i zduszony
W pomieszczeniu znajduje się zbyt wiele materiałów dźwiękochłonnych. Znajdź kompromis między materiałami pochłaniającymi a odbijającymi dźwięk.
Słaba scena stereo
Spróbuj przysunąć kolumny bliżej siebie lub skieruj je bardziej bezpośrednio w stronę punktu odsłuchu.
Przed użyciem
- Przygotuj 2 osoby do rozpakowania modeli N°2 i N°3
- Przygotuj klucz imbusowy (dołączony do zestawu)
- Sprawdź polaryzację przewodów (+/-) przed podłączeniem
- Upewnij się, że podstawa w modelach N°2/N°3 jest zamontowana poprawnie
- Przyklej nóżki silikonowe w modelu N°1, jeśli stoi na meblu
Parametry w praktyce
- Bande passante / Bandwidth
- Zakres częstotliwości, jakie kolumna jest w stanie odtworzyć.
- Sensibilité / Sensitivity
- Efektywność kolumny; wyższa wartość oznacza głośniejszy dźwięk przy tej samej mocy wzmacniacza.
- Impédance nominale
- Oporność elektryczna kolumny, kluczowa dla bezpiecznego dopasowania wzmacniacza.
Ilustracje i schematy
- Rysunek 2: Montaż podstawy w modelach N°2 i N°3
- Rysunek 5: Schemat podłączenia przewodów do wzmacniacza
- Rysunek 6: Optymalne ustawienie kolumn w trójkącie równobocznym
Zgodność modelu
- Modele N°2 i N°3 wymagają montażu podstawy
- Model N°1 wymaga przyklejenia nóżek silikonowych
- Złącza obsługują przewody do 4mm średnicy, widełki oraz wtyki bananowe
