Instrukcja obsługi wzmacniacza Focal FDP SPORT V2
Szybki przewodnik po konfiguracji i instalacji wzmacniacza Focal FDP SPORT V2. Dowiedz się, jak ustawić tryby pracy, podłączyć głośniki oraz rozwiązać najczęstsze problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

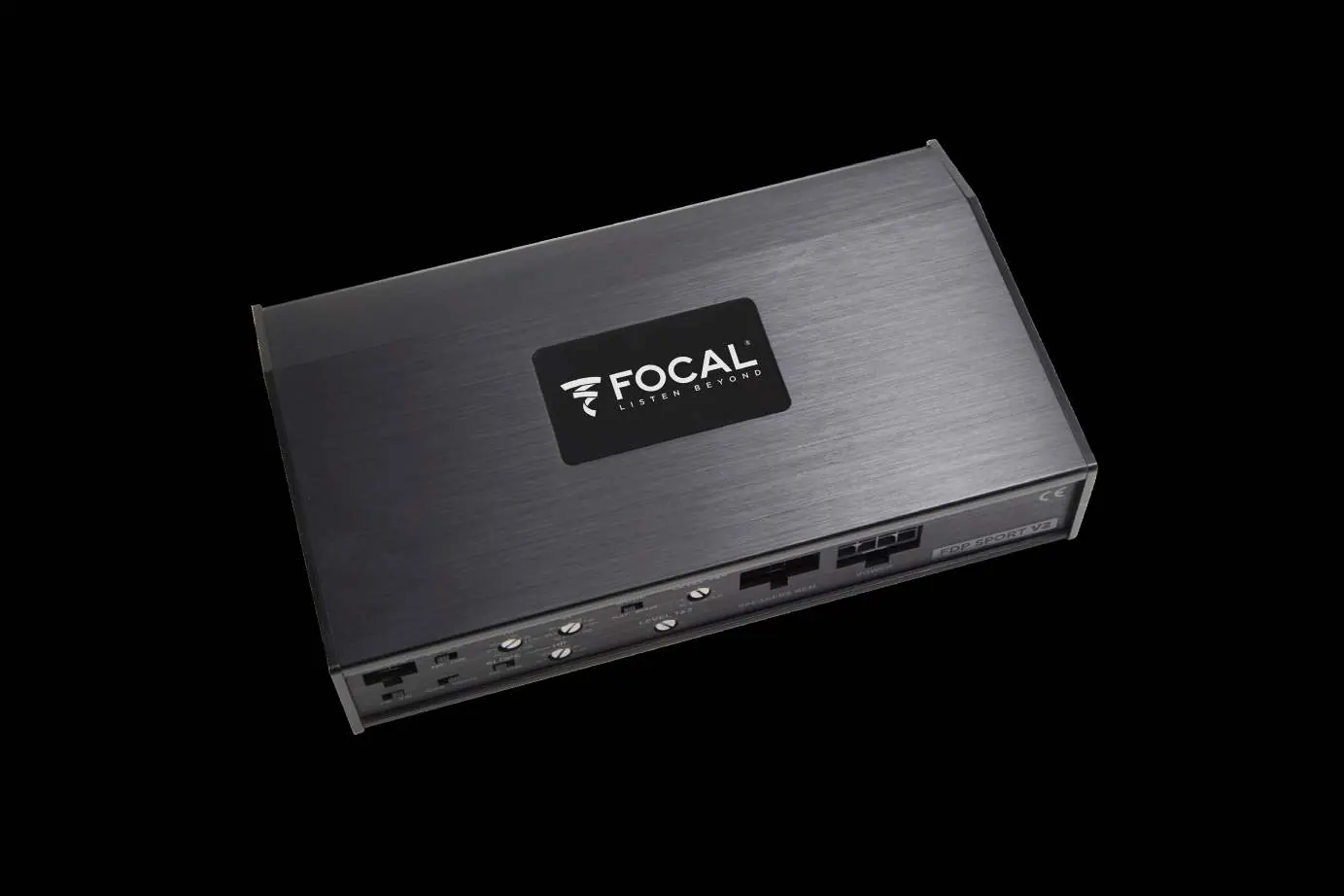

Wzmacniacz Focal FDP SPORT V2 to kompaktowe urządzenie klasy D przeznaczone do zastosowań w motocyklach i pojazdach terenowych. Instrukcja opisuje trzy podstawowe konfiguracje pracy: 4-kanałową stereo, 2-kanałową mostkowaną oraz 3-kanałową (stereo + mono). Przed przystąpieniem do instalacji należy upewnić się, że wybrano odpowiedni tryb pracy i wykonano poprawne połączenia zgodnie ze schematami.
Konfiguracje wzmacniacza
Wzmacniacz oferuje elastyczne ustawienia zwrotnic i wejść:
- 4-kanałowy tryb Stereo: Używany do zasilania czterech głośników. Wymaga ustawienia przełącznika w pozycji NORM.
- 2-kanałowy tryb Bridged Stereo: Używany do zasilania dwóch głośników o większej mocy. Wymaga ustawienia przełącznika w pozycji BRIDGED.

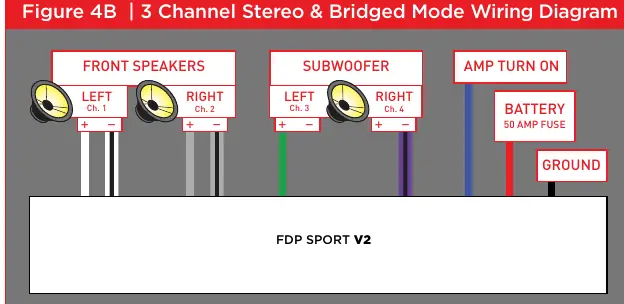

- 3-kanałowy tryb Stereo i Bridged Mono: Łączy zasilanie głośników stereo z subwooferem w trybie mono.
Instalacja i podłączenie

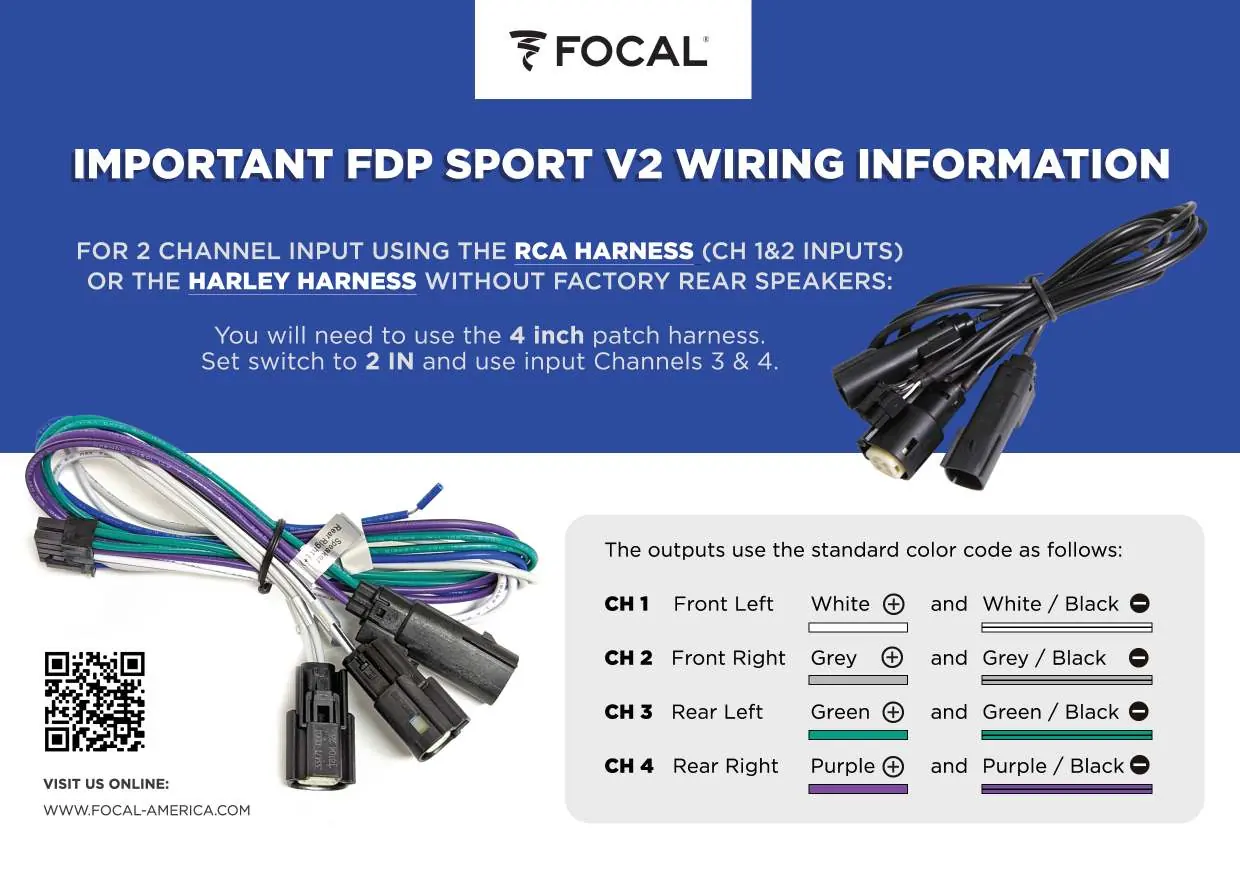

Podłączenie urządzenia wymaga przestrzegania polaryzacji (+/-) oraz odpowiedniego doboru przewodów. Wzmacniacz posiada dedykowane wiązki wejściowe i wyjściowe (Harley Molex). Należy zwrócić szczególną uwagę na kolory przewodów głośnikowych:
- CH 1 (Front Left): Biały (+) / Biało-czarny (-)
- CH 2 (Front Right): Szary (+) / Szaro-czarny (-)
- CH 3 (Rear Left): Zielony (+) / Zielono-czarny (-)
- CH 4 (Rear Right): Fioletowy (+) / Fioletowo-czarny (-)
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, należy sprawdzić następujące elementy:
- Brak podświetlenia logo Focal: Sprawdź napięcie na terminalu zasilania (powinno wynosić 12-15V), połączenie przewodu REM oraz stan bezpieczników (50A przy akumulatorze oraz bezpieczniki wewnętrzne).
- Przepalanie bezpiecznika: Sprawdź, czy polaryzacja zasilania (+/-) nie jest odwrócona.
- Migające logo Focal: Może oznaczać przegrzanie (zapewnij lepszą wentylację) lub zwarcie na przewodach głośnikowych.
- Brak dźwięku: Upewnij się, że przełączniki są w prawidłowych pozycjach, a sygnał z radia dociera do wzmacniacza. Sprawdź, czy nie wybrano trybu BP (Band Pass) z błędnie ustawionymi częstotliwościami.
Dane techniczne
Kluczowe parametry pracy urządzenia:
- Moc przy 4 ohm: 4 x 150W RMS
- Moc przy 2 ohm: 4 x 200W RMS
- Moc w trybie mostkowym (4 ohm): 2 x 400W RMS
- Pasmo przenoszenia: 20Hz - 30kHz
- Stosunek sygnał/szum: 95dB
- Wymiary: 208mm x 127mm x 41mm
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Brak podświetlenia logo Focal
Sprawdź napięcie na terminalu zasilania (12-15V), połączenie przewodu REM, bezpiecznik 50A przy akumulatorze oraz bezpieczniki wewnętrzne wzmacniacza.
Wzmacniacz przepala bezpiecznik przy włączaniu
Sprawdź polaryzację zasilania (+/-) przy wzmacniaczu i akumulatorze – mogła zostać odwrócona.
Logo Focal miga
Sprawdź temperaturę urządzenia (przegrzanie) lub odłącz wiązkę głośnikową i sprawdź przewody pod kątem zwarcia.
Brak dźwięku
Sprawdź ustawienia przełączników, połączenia RCA, czy źródło dźwięku działa oraz czy nie wybrano trybu BP (Band Pass) z błędnie ustawionymi częstotliwościami.
Przed użyciem
- Sprawdź napięcie na terminalu zasilania (12-15V).
- Upewnij się, że przewód REM jest poprawnie podłączony.
- Sprawdź polaryzację wszystkich połączeń głośnikowych.
- Wybierz odpowiedni tryb pracy (2IN/4IN, NORM/BRIDGED) zgodnie z konfiguracją.
- Upewnij się, że wzmacniacz ma zapewnioną wentylację i nie jest zabudowany w szczelnym otworze.
Parametry w praktyce
- 4 x 150W RMS @ 4 ohm
- Moc wyjściowa na kanał przy obciążeniu 4 ohm.
- 2 x 400W RMS (Bridged)
- Moc wyjściowa w trybie mostkowym przy obciążeniu 4 ohm.
- LPF 45-150Hz
- Filtr dolnoprzepustowy dla subwoofera.
- HPF 10-150Hz
- Filtr górnoprzepustowy dla głośników pełnozakresowych.
Ilustracje i schematy
- Fig 1: Panel sterowania z przełącznikami wejść, trybów i regulacją wzmocnienia.
- Fig 2B/3B/4B: Schematy okablowania dla różnych konfiguracji głośników.
Zgodność modelu
- Nie mostkować wzmacniacza przy obciążeniu 2 ohm.
- Zalecane bezpieczniki wewnętrzne: 2x 25A (ATC).
