Instrukcja obsługi interfejsu audio Focusrite Scarlett 18i6

Szybki przewodnik po interfejsie audio Focusrite Scarlett 18i6. Dowiedz się, jak zainstalować sterowniki, skonfigurować routing w oprogramowaniu Scarlett MixControl, podłączyć sprzęt i rozwiązywać problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Scarlett 18i6 to interfejs audio USB 2.0. Wymaga instalacji sterowników przed podłączeniem do komputera oraz użycia zewnętrznego zasilacza. str. 5, 6, 9

Najważniejsze czynności

  • Instalacja sterowników str. 9
  • Zasilanie urządzenia str. 6

Pierwsze uruchomienie

  • Zainstaluj oprogramowanie, podłącz zasilacz, podłącz USB, zrestartuj komputer. str. 9

Problemy i rozwiązania

Problemy techniczne

Odwiedź stronę Focusrite Answerbase.

str. 23

Konserwacja i reset

  • Przywracanie ustawień fabrycznych str. 21

Dane techniczne

Parametr Wartość Znaczenie Strony
Wejścia mikrofonowe 1-2 +13dB do +60dB Zakres wzmocnienia str. 22
Wymiary 215 x 45 x 220mm Wymiary fizyczne str. 23

Gdzie szukać w PDF

  • Panel przedni str. 8
  • Panel tylny str. 7
  • Dane techniczne str. 22
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel tylny Scarlett 18i6 Strona 7 Panel przedni Scarlett 18i6 Strona 8 Dodatkowe zdjęcie montażowe ze strony 10 Strona 10 Interfejs graficzny Scarlett MixControl Strona 11 Wybór źródła dźwięku w MixControl Strona 13 Ustawienia bufora ASIO Strona 21

Najważniejsze informacje z instrukcji

Focusrite Scarlett 18i6 to wielokanałowy interfejs audio USB 2.0. Przed podłączeniem urządzenia do komputera konieczne jest zainstalowanie sterowników. Urządzenie wymaga zewnętrznego zasilacza (dołączonego do zestawu), ponieważ zasilanie z portu USB jest niewystarczające dla jego układów analogowych i cyfrowych.

Zawartość zestawu

  • Interfejs Scarlett 18i6
  • Kabel USB
  • Uniwersalny zasilacz DC
  • Płyta instalacyjna (sterowniki i oprogramowanie Scarlett MixControl)
  • 4 samoprzylepne nóżki gumowe
  • Karta rejestracyjna i pakiet oprogramowania Xcite+

Instalacja i pierwsze uruchomienie

Ważne: Zainstaluj oprogramowanie z płyty lub strony internetowej Focusrite przed podłączeniem interfejsu do komputera. Po instalacji podłącz urządzenie do portu USB 2.0 i podłącz zasilacz. Po uruchomieniu komputera system powinien automatycznie wykryć urządzenie jako domyślne wyjście audio.

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10

Opis sprzętu

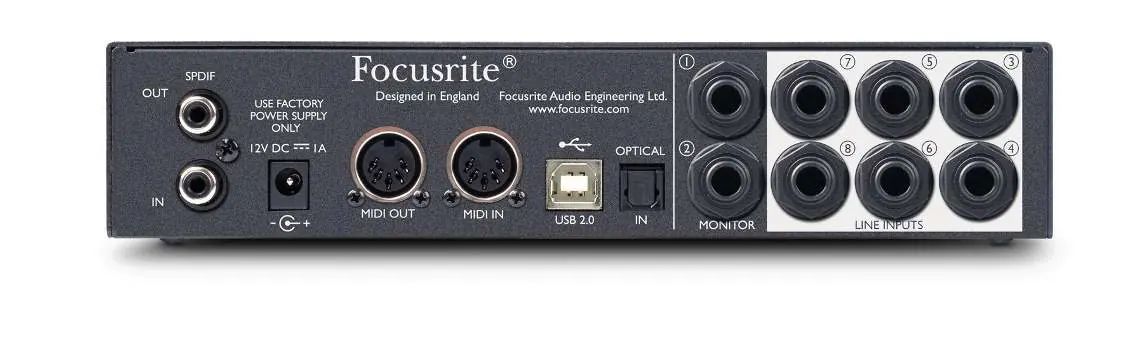

Panel tylny Scarlett 18i6
Panel tylny Scarlett 18i6

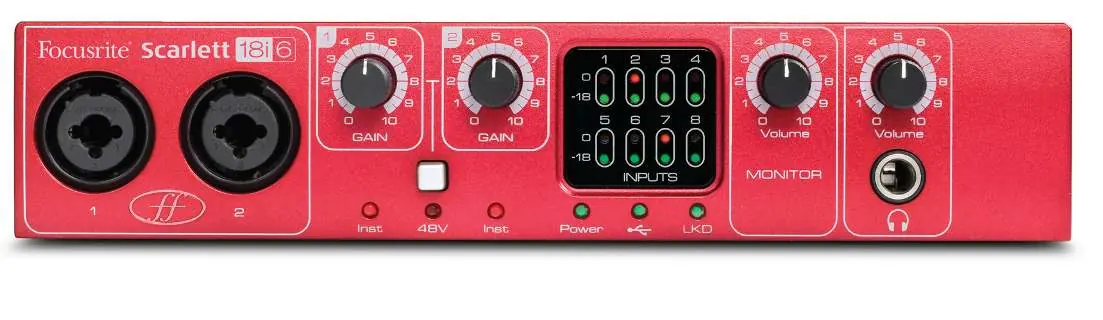

Panel przedni Scarlett 18i6
Panel przedni Scarlett 18i6

Panel przedni

Zawiera wejścia combo XLR dla mikrofonów/linii/instrumentów, pokrętła wzmocnienia (Gain), przełącznik zasilania phantom (48V) dla wejść 1-2, wskaźniki poziomu sygnału oraz kontrolę poziomu monitorów i słuchawek.

Panel tylny

Zapewnia większość połączeń: 6 wejść liniowych TRS, wyjścia monitorowe, wejście optyczne ADAT, złącza MIDI, gniazdo USB oraz wejście zasilania.

Oprogramowanie Scarlett MixControl

Aplikacja ta umożliwia elastyczne miksowanie i routing sygnałów audio do wyjść fizycznych, a także kontrolę częstotliwości próbkowania i synchronizacji cyfrowej. Pozwala na tworzenie niezależnych miksów dla różnych odbiorców (np. artysty i inżyniera dźwięku) z zerową latencją.

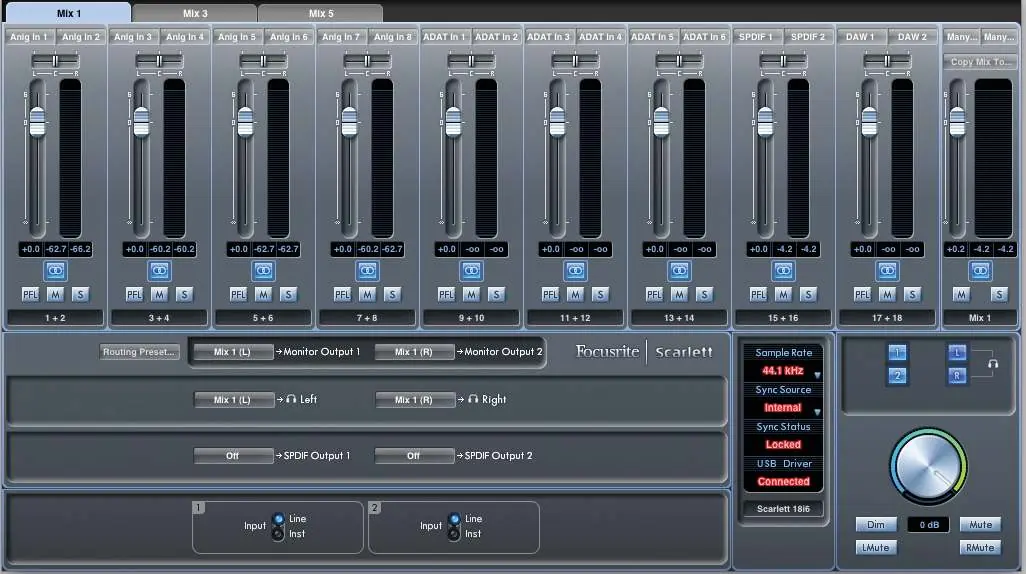

Interfejs graficzny Scarlett MixControl
Interfejs graficzny Scarlett MixControl

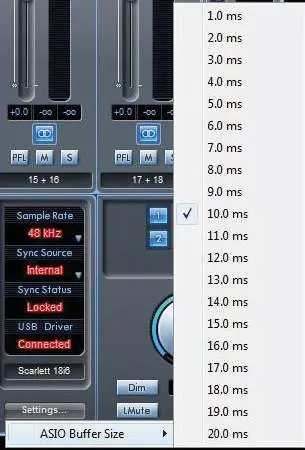

Ustawienia bufora ASIO
Ustawienia bufora ASIO

Routing i konfiguracja

Sekcja routingu pozwala na przypisanie źródeł audio (wejścia analogowe, cyfrowe, strumienie DAW) do fizycznych wyjść. Dostępne są presety, takie jak DAW Tracking (do nagrywania) oraz Zero Latency Tracking (do monitoringu bez opóźnień).

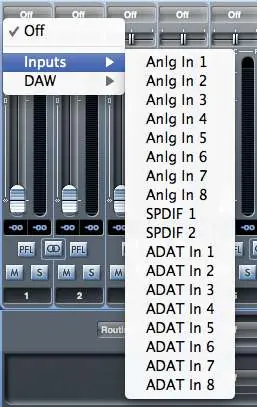

Wybór źródła dźwięku w MixControl
Wybór źródła dźwięku w MixControl

Dane techniczne

Interfejs obsługuje częstotliwości próbkowania 44.1kHz, 48kHz, 88.2kHz oraz 96kHz. Oferuje 18 wejść (analogowe, S/PDIF, ADAT) oraz 6 wyjść. Posiada wysokiej jakości przedwzmacniacze Focusrite o zakresie wzmocnienia od +13dB do +60dB.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, należy odwiedzić stronę Focusrite Answerbase, gdzie znajdują się artykuły dotyczące najczęstszych pytań technicznych i rozwiązań problemów.

Praktyczna pomoc

Typowe problemy

Brak dźwięku w systemie

Upewnij się, że Scarlett 18i6 jest wybrany jako domyślne urządzenie odtwarzające i nagrywające w ustawieniach dźwięku systemu operacyjnego.

Brak synchronizacji z urządzeniem cyfrowym

Sprawdź, czy kable cyfrowe są dobrze podłączone i czy urządzenie zewnętrzne jest ustawione jako master clock.

Zbyt wysoki poziom sygnału (przesterowanie)

Zmniejsz wzmocnienie (Gain) na panelu przednim lub w oprogramowaniu DAW. Zresetuj wskaźnik przesterowania (clip light), klikając na czerwoną część miernika.

Przed użyciem

  • Zainstaluj sterowniki przed podłączeniem urządzenia do komputera
  • Użyj dołączonego zasilacza DC
  • Podłącz urządzenie bezpośrednio do portu USB 2.0 komputera (unikaj hubów USB)
  • Upewnij się, że używasz wysokiej jakości kabli ekranowanych

Parametry w praktyce

Częstotliwość próbkowania
Obsługuje 44.1kHz, 48kHz, 88.2kHz, 96kHz.
Wejścia mikrofonowe
Zakres wzmocnienia +13dB do +60dB.

Ilustracje i schematy

  • Panel przedni: kontrola wejść 1-2, zasilanie phantom, wskaźniki LED, kontrola głośności monitorów i słuchawek.
  • Panel tylny: wejścia liniowe 3-8, wyjścia monitorowe, wejście optyczne, MIDI, USB, zasilanie.

Zgodność modelu

  • Wymaga Windows XP SP3, Vista (32bit) lub Windows 7.
  • Wymaga Mac OS X 10.6.5 Snow Leopard.
  • Kompatybilny z każdym DAW obsługującym ASIO (Windows) lub Core Audio (Mac).
