Instrukcja obsługi przenośnego urządzenia audio Citronic X-PAD

Kompletny przewodnik użytkownika dla Citronic X-PAD (173.640UK). Dowiedz się, jak podłączyć mikrofony, korzystać z trybów AIR/BGM/LOOP, parować Bluetooth oraz konfigurować efekty wokalne i dźwiękowe.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Citronic X-PAD to przenośne urządzenie audio służące jako karta dźwiękowa i procesor efektów do nagrywania, streamingu i produkcji muzycznej. Obsługuje mikrofony, instrumenty, Bluetooth oraz połączenia z PC/smartfonami. str. 1, 2, 3

Najważniejsze czynności

Ładowanie urządzenia str. 4
Włączanie zasilania str. 4
Parowanie Bluetooth str. 5

Pierwsze uruchomienie

Naładuj urządzenie przez min. 2 godziny przed pierwszym użyciem. str. 4

Problemy i rozwiązania

Brak dźwięku z mikrofonu pojemnościowego

Włącz zasilanie phantom 48V przyciskiem (18).

str. 5

Konserwacja i reset

Usuwanie nagranych dźwięków użytkownika str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	3000mAh Li-ion lub USB 5Vdc 2A	Wbudowany akumulator lub zasilanie zewnętrzne	str. 7
Próbkowanie DSP	48kHz, 16-bit	Jakość przetwarzania dźwięku	str. 7
Wymiary	162 x 78 x 21mm	Fizyczny rozmiar urządzenia	str. 7

Gdzie szukać w PDF

Panel sterowania str. 1, 4
Połączenia str. 3
Specyfikacja str. 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 3

Strona 3

Strona 4

Najważniejsze informacje z instrukcji

Citronic X-PAD to przenośne urządzenie audio przeznaczone do nagrywania, streamingu i produkcji muzycznej. Przed pierwszym użyciem należy naładować wbudowany akumulator przez minimum 2 godziny. Urządzenie oferuje trzy tryby pracy (AIR, BGM, LOOP) oraz zaawansowane funkcje przetwarzania głosu.

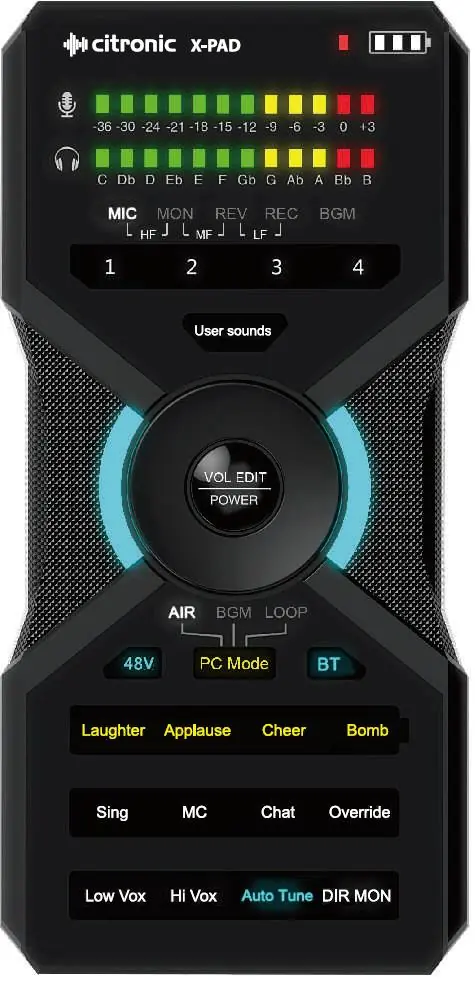

Opis urządzenia i panel sterowania

Panel sterowania umożliwia pełną kontrolę nad dźwiękiem:

Pokrętło (Data entry dial): Służy do regulacji głośności i parametrów wybranych funkcji.
Przyciski funkcyjne: Pozwalają na wybór trybu pracy (PC Mode), parowanie Bluetooth, włączanie zasilania phantom 48V oraz aktywację efektów wokalnych (Sing, MC, Chat, Auto Tune, itp.).
Wskaźniki: Wyświetlają poziom naładowania baterii, poziomy sygnału mikrofonu i monitora oraz aktywne parametry edycji.

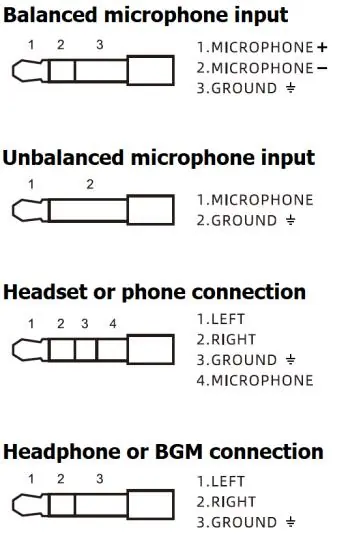

Połączenia audio i USB

Urządzenie posiada złącza na górnej i dolnej krawędzi:

USB-C (Charge): Do ładowania akumulatora (wymagane 5Vdc 2A).
USB-C (PC/OTG): Do połączenia z komputerem lub smartfonem (tryb plug-and-play).
Wejścia mikrofonowe (3.5mm): Obsługują mikrofony dynamiczne i pojemnościowe (z zasilaniem 5V lub 48V).
Wyjścia/Wejścia dodatkowe: Złącza dla zestawu słuchawkowego, słuchawek monitorowych, muzyki w tle (BGM) oraz smartfona (AIR).

Pierwsze uruchomienie i tryby pracy

Po podłączeniu do urządzenia hosta (PC, smartfon), X-PAD działa jako karta dźwiękowa. Wybór trybu pracy odbywa się przyciskiem PC Mode:

AIR: Do transmisji na żywo i nagrywania (mikrofony + BGM do hosta).
BGM: Wykorzystuje hosta jako źródło odtwarzania muzyki.
LOOP: Tryb "overdub" – miksuje mikrofony i BGM z powrotem do hosta.

Efekty wokalne i dźwiękowe

X-PAD oferuje wbudowane procesory efektów:

Efekty wokalne: Sing (pogłos), MC (krótki pogłos), Chat (suchy sygnał), Low/High Vox (zmiana wysokości dźwięku), Auto Tune (korekcja wysokości dźwięku).
Override: Funkcja "ducking" automatycznie ściszająca muzykę podczas mówienia do mikrofonu.
User Sounds: Możliwość nagrania własnych próbek dźwiękowych (do 10 sekund).
Pre-sety: Cztery przyciski z gotowymi efektami dźwiękowymi (Laughter, Applause, Cheer, Bomb).

Bluetooth

Aby sparować urządzenie, naciśnij krótko przycisk BT (zacznie szybko migać). Wyszukaj "X-PAD" na urządzeniu nadawczym. Po sparowaniu dioda BT miga wolniej.

Konserwacja

Do czyszczenia obudowy używaj miękkiej szmatki z neutralnym detergentem. Do usuwania zanieczyszczeń między przyciskami można użyć miękkiej szczoteczki. Nie używaj rozpuszczalników.

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się lub wyłącza podczas pracy

Akumulator jest rozładowany. Naładuj urządzenie przez minimum 2 godziny za pomocą ładowarki 5Vdc 2A.

Mikrofon pojemnościowy nie działa

Sprawdź, czy włączono zasilanie phantom 48V przyciskiem (18). Jeśli mikrofon wymaga 5V, upewnij się, że 48V jest wyłączone.

Brak dźwięku z mikrofonu w nagraniu

Sprawdź ustawienia trybu pracy (AIR/BGM/LOOP) oraz poziom wzmocnienia (MIC) za pomocą pokrętła edycji.

Przed użyciem

Naładuj wbudowany akumulator przez minimum 2 godziny przed pierwszym użyciem.
Sprawdź typ mikrofonu (dynamiczny lub pojemnościowy) i odpowiednio ustaw zasilanie phantom.
Upewnij się, że używasz odpowiedniego kabla USB-C do zasilania i danych.
Sprawdź, czy wybrano właściwy tryb pracy (AIR, BGM lub LOOP) dla planowanego zastosowania.

Parametry w praktyce

Zasilanie phantom: Napięcie wymagane przez mikrofony pojemnościowe (+48V dla studyjnych, +5V dla mniejszych).
Funkcja Override: Automatyczne ściszanie muzyki w tle, gdy mówisz do mikrofonu (ducking).

Ilustracje i schematy

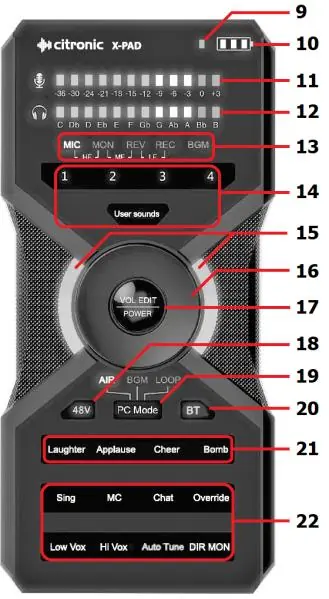

Panel przedni zawiera wskaźniki poziomu (LED), przyciski efektów, pokrętło edycji oraz przyciski wyboru trybu.
Górna krawędź zawiera wejścia 3.5mm dla mikrofonów, słuchawek i źródeł dźwięku.
Dolna krawędź zawiera porty USB-C do ładowania i połączenia z komputerem/smartfonem.

Zgodność modelu

Urządzenie działa jako karta dźwiękowa plug-and-play z PC, Mac, smartfonami i tabletami.
Wymaga zasilacza USB 5Vdc 2A (brak w zestawie).
