Citronic U-PAD to kompaktowy mikser audio z interfejsem USB, przeznaczony do systemów nagłośnieniowych i nagrywania. Urządzenie wymaga zasilania 5Vdc (przez USB) i oferuje dwa kanały mono z przełączalną impedancją oraz wejście stereo. Przed rozpoczęciem pracy należy upewnić się, że wszystkie poziomy głośności są ustawione na minimum, aby uniknąć uszkodzeń sprzętu.

Opis urządzenia i złącza

Mikser wyposażony jest w:

Wejścia kanałów 1 i 2: Gniazda combo (XLR/Jack 6.3mm). XLR służy do mikrofonów (niskiej impedancji), a Jack do sygnałów liniowych lub instrumentów.
Wejście stereo: Gniazda Jack 6.3mm (L/MONO i RIGHT) dla urządzeń odtwarzających lub instrumentów liniowych.
Złącza USB/2TK: Port USB typu B do połączenia z komputerem (PC/Mac) oraz złącza RCA (2TK IN/OUT) do zewnętrznych rejestratorów.
Wyjścia: Gniazda XLR dla MAIN OUT oraz gniazdo Jack 6.3mm dla słuchawek (PHONES).

Podłączenie i konfiguracja

Aby poprawnie skonfigurować mikser:

Mikrofony: Podłącz przez XLR. Jeśli używasz mikrofonów pojemnościowych wymagających zasilania, wciśnij przycisk +48V.
Instrumenty (Hi-Z): Podłącz gitarę lub inne instrumenty o wysokiej impedancji przez Jack 6.3mm i wciśnij przycisk IMPED.
Zasilanie USB: Podłącz kabel USB do komputera lub zasilacza 5V/1A. Dioda POWER na panelu górnym potwierdzi zasilanie.
Słuchawki: Podłącz do gniazda PHONES. Przed odsłuchem ustaw pokrętło PHONES na minimum i stopniowo zwiększaj głośność.

Obsługa i regulacja dźwięku

Każdy kanał posiada regulację GAIN, HIGH EQ, LOW EQ, PAN/BAL oraz VOL. Pokrętła EQ w pozycji godziny 12:00 oznaczają brak wzmocnienia ani tłumienia (0dB). Dioda Peak LED sygnalizuje przesterowanie – jeśli świeci się stale, należy zmniejszyć wzmocnienie (GAIN) lub głośność kanału (VOL).

Specyfikacja techniczna

Zasilanie: 5.5Vdc (USB)
Pasmo przenoszenia: 20Hz - 20kHz
Wzmocnienie (Gain): -14 do +40dB
Korekcja (EQ): ±15dB @ 80Hz (low) / 12kHz (high)
Format próbkowania: 24-bit, 96kHz max.
Wymiary: 171 x 166 x 66mm
Waga: 900g

Bezpieczeństwo i konserwacja

Urządzenie należy chronić przed wilgocią, bezpośrednim nasłonecznieniem i wstrząsami. Do czyszczenia obudowy używaj miękkiej szmatki z neutralnym detergentem. Nie używaj rozpuszczalników. W przypadku rozlania płynu na urządzenie, natychmiast odłącz zasilanie i pozwól mu wyschnąć przed ponownym użyciem.

Praktyczna pomoc

Typowe problemy

Sprzężenie zwrotne (pisk/wycie)

Unikaj kierowania mikrofonu w stronę głośników. Zmniejsz wzmocnienie (GAIN) lub skoryguj ustawienia EQ.

Dioda Peak LED świeci się stale

Sygnał jest przesterowany. Zmniejsz GAIN lub VOL na danym kanale.

Brak dźwięku z komputera przez USB

Upewnij się, że w ustawieniach dźwięku komputera wybrano U-PAD jako urządzenie wejściowe/wyjściowe.

Przed użyciem

Ustaw wszystkie pokrętła głośności (VOL) na minimum przed włączeniem.
Ustaw pokrętła EQ i PAN/BAL w pozycji środkowej (godzina 12:00).
Sprawdź, czy przycisk +48V jest wciśnięty tylko dla mikrofonów pojemnościowych.
Sprawdź, czy przycisk IMPED jest wciśnięty dla instrumentów typu Hi-Z (np. gitara).
Upewnij się, że zasilacz USB dostarcza 5Vdc i co najmniej 1A.

Parametry w praktyce

Phantom Power (+48V): Zasilanie dla mikrofonów pojemnościowych i DI-boxów (tylko dla wejść XLR).
Impedancja (Mic/Inst/Line): Dopasowanie elektryczne wejścia: 2kΩ dla mikrofonów, 1MΩ dla instrumentów, 20kΩ dla sygnałów liniowych.

Ilustracje i schematy

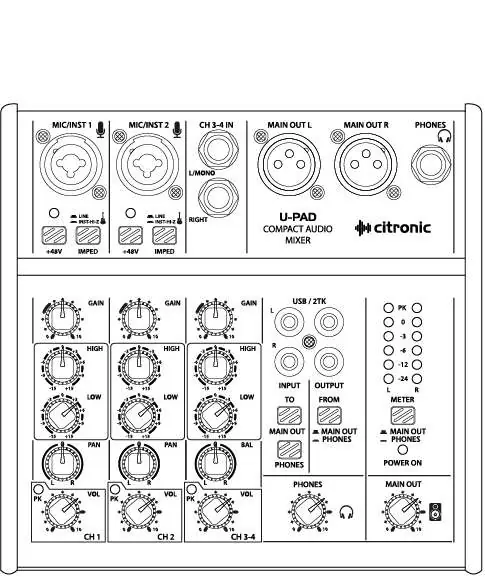

Panel górny zawiera sekcje wejść (Mic/Inst/Stereo), sekcję kontroli kanałów (Gain, EQ, Pan, Vol) oraz sekcję wyjściową (USB/2TK, Phones, Main Out).
Diody VU Meter pokazują poziom sygnału wyjściowego (Main Out lub Phones, zależnie od przycisku METER).

Zgodność modelu

Kompatybilny z komputerami PC/Mac jako urządzenie typu plug & play.
Wejścia XLR obsługują mikrofony niskiej impedancji.
Wejścia Jack obsługują instrumenty (Hi-Z) lub sygnały liniowe.
