Instrukcja obsługi miksera kompaktowego Citronic Q-PAD

Kompletny przewodnik użytkownika dla miksera Citronic Q-PAD (170.814UK). Dowiedz się, jak poprawnie podłączyć mikrofony i instrumenty, skonfigurować zasilanie phantom +48V, korzystać z odtwarzacza USB/Bluetooth oraz jak obsługiwać korekcję...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Citronic Q-PAD to kompaktowy mikser audio z wbudowanym odtwarzaczem USB/Bluetooth i efektem delay. Służy do miksowania sygnałów z mikrofonów, instrumentów oraz źródeł liniowych. str. 1, 3

Najważniejsze czynności

Podłączanie mikrofonu str. 3, 4
Włączanie zasilania phantom +48V str. 3
Parowanie Bluetooth str. 6

Pierwsze uruchomienie

Ustawienie poziomów przed startem str. 5

Problemy i rozwiązania

Przesterowanie dźwięku

Zmniejsz GAIN na kanale wejściowym.

str. 3, 4, 5

Sprzężenie zwrotne (feedback)

Odsuń mikrofon od głośników lub zmniejsz głośność.

str. 5

Konserwacja i reset

Czyszczenie obudowy str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	5Vdc 2A	Wymagane zasilanie	str. 7
Wymiary	182 x 160 x 50mm	Wymiary fizyczne urządzenia	str. 7
Waga	453g	Waga urządzenia	str. 7

Gdzie szukać w PDF

Panel sterowania str. 1
Bezpieczeństwo str. 2
Opis kanałów i wejść str. 3, 4
Obsługa i operacje str. 5, 6
Dane techniczne str. 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 3

Najważniejsze informacje z instrukcji

Citronic Q-PAD to kompaktowy mikser dźwięku wyposażony w odtwarzacz USB/Bluetooth oraz wbudowany efekt delay. Przed rozpoczęciem pracy upewnij się, że używasz zasilacza 5Vdc 2A dostarczonego w zestawie. Urządzenie posiada wejścia combo (XLR/Jack) z możliwością włączenia zasilania phantom +48V dla mikrofonów pojemnościowych oraz przełącznik Hi-Z dla instrumentów o wysokiej impedancji.

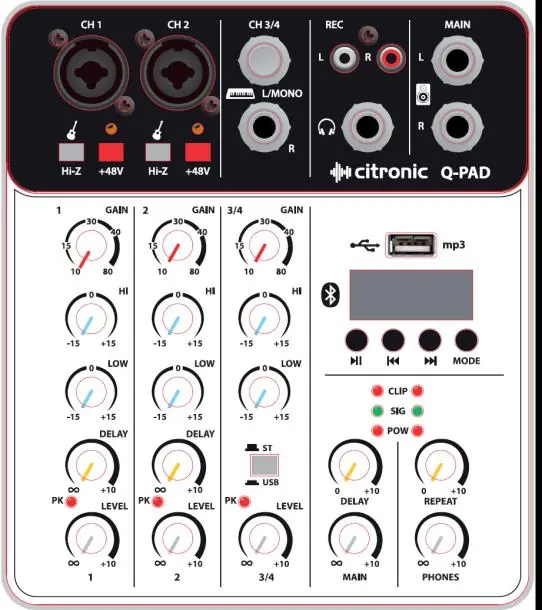

Opis panelu sterowania

Panel miksera został podzielony na sekcje ułatwiające obsługę:

Kanały wejściowe (1, 2): Posiadają regulację GAIN, korekcję HI/LOW, wysyłkę na efekt DELAY oraz regulację poziomu LEVEL.
Kanał stereo (3/4): Obsługuje wejścia liniowe oraz odtwarzacz USB/Bluetooth.
Sekcja Master: Zawiera regulację głośności wyjściowej (MAIN), głośności słuchawek (PHONES) oraz parametry efektu delay (DELAY, REPEAT).
Wskaźniki LED: Informują o zasilaniu (POW), obecności sygnału (SIG) oraz przesterowaniu (CLIP).

Podłączenie urządzeń

Mikser oferuje elastyczne opcje podłączeń:

Mikrofony: Podłączaj przez złącze XLR. Jeśli używasz mikrofonu pojemnościowego, wciśnij przycisk +48V.
Instrumenty (np. gitara elektryczna): Podłączaj przez złącze 6.3mm i wciśnij przycisk Hi-Z, aby dopasować impedancję.
Urządzenia liniowe (CD, MP3, laptopy): Podłączaj do wejść stereo (9, 10) lub wejść combo (1).
Słuchawki: Podłącz do gniazda PHONES (22). Przed założeniem słuchawek zawsze skręć głośność PHONES do minimum.

Obsługa i konfiguracja

Aby uzyskać najlepszą jakość dźwięku, postępuj zgodnie z poniższymi krokami:

Przed włączeniem zasilania ustaw wszystkie pokrętła LEVEL i DELAY na minimum, a korekcję HI/LOW w pozycji środkowej (godzina 12).
Podłącz zasilacz USB-C do miksera i gniazdka sieciowego.
Podłącz źródła dźwięku i ustaw odpowiedni poziom GAIN. Jeśli dioda CLIP świeci się stale, zmniejsz GAIN.
Użyj pokręteł LEVEL do ustawienia ostatecznej głośności kanałów.
Aby dodać efekt, zwiększ pokrętło DELAY na danym kanale i dostosuj parametry w sekcji Master.

Odtwarzacz USB i Bluetooth

Mikser posiada wbudowany odtwarzacz plików audio:

USB: Włóż pendrive z plikami mp3, wma, wav, ape lub flac. Odtwarzanie rozpocznie się automatycznie.
Bluetooth: Naciśnij przycisk MODE, aż na wyświetlaczu pojawi się "bLUE". Wyszukaj "QX-BT" w ustawieniach smartfona i sparuj urządzenia.
Uwaga: Aby dźwięk z odtwarzacza był słyszalny, przełącznik ST/USB musi być wciśnięty.

Podłączenie do komputera (PC Audio)

Mikser może działać jako interfejs audio USB:

Podłącz mikser do komputera kablem USB-C.
Upewnij się, że przycisk PC/MP3 jest w pozycji "out".
Wybierz "Q-PAD" jako urządzenie audio w ustawieniach systemu operacyjnego komputera.
Mikser może służyć zarówno do odtwarzania dźwięku z PC, jak i do nagrywania sygnału z miksera do komputera.

Bezpieczeństwo i konserwacja

Nie wystawiaj urządzenia na deszcz lub wilgoć.
W przypadku rozlania płynu na obudowę, natychmiast odłącz zasilanie i pozwól urządzeniu wyschnąć.
Do czyszczenia używaj miękkiej szmatki z neutralnym detergentem. Nie używaj rozpuszczalników.
Nie próbuj ładować telefonów ani innych urządzeń przez port USB miksera.

Praktyczna pomoc

Typowe problemy

Dźwięk jest zniekształcony (słychać przesterowanie)

Zmniejsz poziom GAIN na danym kanale wejściowym. Dioda CLIP nie powinna świecić się stale.

Słychać pisk lub wycie (sprzężenie zwrotne)

Unikaj kierowania mikrofonu w stronę głośników. Zmniejsz głośność lub odsuń mikrofon od źródła dźwięku.

Brak dźwięku z odtwarzacza USB/Bluetooth

Upewnij się, że przełącznik ST/USB jest wciśnięty oraz że poziom LEVEL dla kanału 3/4 jest podkręcony.

Mikrofon pojemnościowy nie działa

Upewnij się, że wciśnięto przycisk +48V phantom power.

Przed użyciem

Sprawdź, czy używasz zasilacza 5Vdc 2A (dostarczony w zestawie).
Ustaw wszystkie pokrętła LEVEL i DELAY na minimum przed włączeniem.
Ustaw korekcję HI i LOW w pozycji środkowej (godzina 12).
Upewnij się, że kable XLR są zbalansowane, jeśli używasz zasilania phantom.
Skręć głośność słuchawek do minimum przed ich podłączeniem.

Ilustracje i schematy

Panel przedni zawiera sekcje wejść (CH1, CH2, CH3/4), sekcję efektów oraz wyjścia.
Gniazda combo obsługują zarówno wtyki XLR, jak i Jack 6.3mm.
Sekcja Master zawiera kontrolę głośności wyjściowej (MAIN) oraz słuchawek (PHONES).

Zgodność modelu

Port USB służy wyłącznie do przesyłu danych audio i zasilania, nie do ładowania urządzeń zewnętrznych.
Mikser jest kompatybilny z komputerami PC jako interfejs audio USB.
Słuchawki muszą mieć impedancję co najmniej 16 Ohm.
