Instrukcja obsługi miksera cyfrowego Alto Professional TMD 16
Szybki przewodnik po mikserze cyfrowym Alto Professional TMD 16. Dowiedz się, jak podłączyć urządzenia, obsługiwać kanały, efekty FX, zapisywać presety oraz korzystać z łączności Bluetooth.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- TMD 16 to 16-kanałowy mikser cyfrowy. Instrukcja opisuje podłączanie urządzeń, obsługę kanałów, nakładanie efektów FX, zapisywanie ustawień oraz parowanie Bluetooth. str. 1
Najważniejsze czynności
- Wybór kanału: Naciśnij przycisk SEL na wybranym kanale. str. 1
- Dodawanie efektu FX: Wybierz kanał, naciśnij przycisk FX, użyj pokrętła do regulacji. str. 1
- Zapisywanie presetu: Naciśnij przycisk FUNCTION, wybierz SAVE, naciśnij FUNCTION. str. 1
Pierwsze uruchomienie
- Podłącz zasilanie, podłącz źródła dźwięku do wejść, podłącz system nagłośnieniowy do wyjść MAIN, włącz urządzenie. str. 1
Gdzie szukać w PDF
- Opis urządzenia i połączenia str. 1
- Obsługa i funkcje str. 1
Spis treści
Najważniejsze informacje z instrukcji
Mikser cyfrowy Alto Professional TMD 16 to 16-kanałowe urządzenie przeznaczone do miksowania dźwięku. Niniejsza instrukcja zawiera podstawowe informacje dotyczące konfiguracji połączeń, obsługi kanałów, nakładania efektów FX oraz parowania urządzeń Bluetooth. Przed rozpoczęciem pracy upewnij się, że wszystkie urządzenia są wyłączone, a następnie podłącz źródła dźwięku i system nagłośnieniowy.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzi mikser TMD 16, kabel zasilający oraz kabel USB. Panel górny urządzenia zawiera:
- Wyświetlacz: 7-calowy ekran dotykowy do nawigacji po funkcjach miksera.
- Fadery kanałów: Suwaki do regulacji poziomu głośności poszczególnych kanałów.
- Pokrętła (Knobs): Służą do regulacji parametrów wybranych na ekranie.
- Przyciski funkcyjne: Służą do wyboru kanałów (SEL), włączania efektów (FX) oraz nawigacji po menu.
Podłączenia
Mikser oferuje szereg wejść i wyjść:
- Wejścia (Inputs): Kanały 1-8 obsługują mikrofony i instrumenty. Kanały 9-16 obsługują sygnały liniowe.
- Wyjścia (Outputs): Gniazda MAIN L/R służą do podłączenia głośników lub monitorów.
- Porty USB: Służą do ładowania urządzeń zewnętrznych oraz przesyłu danych.
- Zasilanie: Gniazdo zasilania AC oraz przełącznik POWER znajdują się na tylnym panelu.
Obsługa i funkcje
Wybór kanału i regulacja
Aby edytować parametry kanału:
- Naciśnij przycisk SEL na wybranym kanale (1-16).
- Użyj pokrętła KNOB, aby dostosować parametry wyświetlane na ekranie.
- Użyj faderów do ustawienia głośności kanału.
Efekty FX
Aby dodać efekt do kanału:
- Wybierz kanał przyciskiem SEL.
- Naciśnij przycisk FX.
- Użyj pokrętła, aby wybrać i dostosować efekt.
Zapisywanie presetów
- Naciśnij przycisk FUNCTION.
- Wybierz opcję SAVE na ekranie.
- Wybierz lokalizację zapisu i potwierdź przyciskiem FUNCTION.
Łączność Bluetooth
- Naciśnij przycisk BANK SELECT (7-16).
- Naciśnij przycisk SEL na kanale 13/14.
- Naciśnij przycisk FUNCTION i wybierz Bluetooth.
- Wyszukaj "TMD16 Bluetooth" na swoim urządzeniu mobilnym i sparuj je.
Praktyczna pomoc
Typowe problemy
Brak dźwięku z kanału
Upewnij się, że kanał został wybrany przyciskiem SEL, fader jest podniesiony, a urządzenie wejściowe jest włączone.
Problemy z parowaniem Bluetooth
Upewnij się, że mikser jest w trybie parowania (wybrano Bluetooth w menu kanału 13/14) i urządzenie znajduje się w zasięgu.
Przed użyciem
- Podłącz kabel zasilający do miksera i gniazdka elektrycznego.
- Podłącz mikrofony lub instrumenty do odpowiednich wejść.
- Podłącz system nagłośnieniowy do wyjść MAIN L/R.
- Upewnij się, że wszystkie fadery są w pozycji dolnej przed włączeniem.
- Włącz zasilanie przełącznikiem POWER.

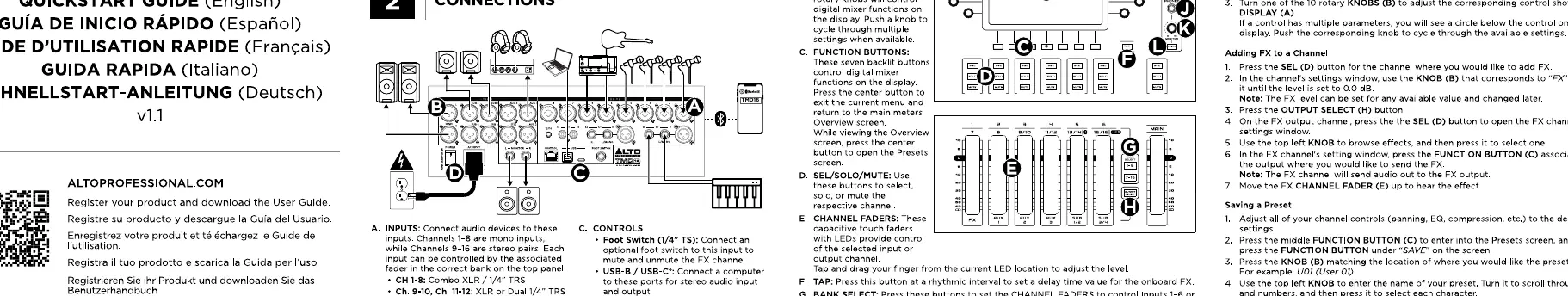

Ilustracje i schematy
- Panel górny zawiera wyświetlacz dotykowy, fadery kanałów, pokrętła regulacji oraz przyciski funkcyjne.
- Sekcja połączeń obejmuje wejścia mikrofonowe/liniowe, wyjścia główne oraz porty USB.
Zgodność modelu
- Kanały 1-8: Mikrofony/Instrumenty.
- Kanały 9-16: Sygnały liniowe.
- Bluetooth: Kompatybilny z urządzeniami mobilnymi.
