Instrukcja obsługi miksera kompaktowego Peavey PV 10AT & PV 10BT

Najważniejsze informacje z instrukcji

Mikser Peavey PV 10AT oraz PV 10BT to kompaktowe konsolety miksujące przeznaczone do nagrań studyjnych oraz występów na żywo. Urządzenia oferują wbudowane efekty DSP, łączność Bluetooth, odtwarzanie i nagrywanie przez USB oraz zaawansowane funkcje korekcji dźwięku. Model PV 10AT dodatkowo wyposażony jest w technologię Antares Auto-Tune.

Ważne uwagi dotyczące instalacji: Urządzenie wymaga odpowiedniej wentylacji. Należy zachować następujące odstępy od powierzchni łatwopalnych: góra: 8 cali (ok. 20 cm), boki: 12 cali (ok. 30 cm), tył: 12 cali (ok. 30 cm).

Opis panelu przedniego

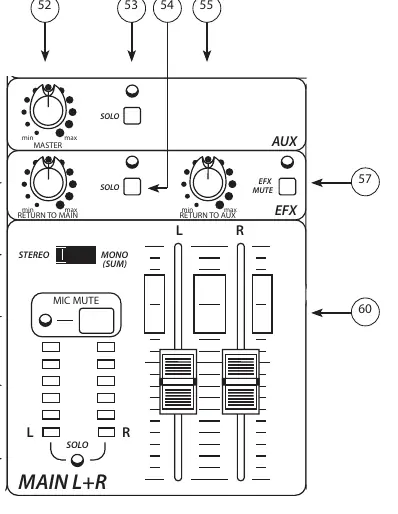

Panel przedni został podzielony na sekcje odpowiadające kanałom wejściowym, sekcji efektów, sekcji mediów oraz sekcji głównej (Master). Każdy kanał mikrofonowy/liniowy posiada regulację wzmocnienia (Gain), filtr górnoprzepustowy (Hi Pass), korekcję (EQ), wysyłkę AUX oraz regulację efektów (EFX).

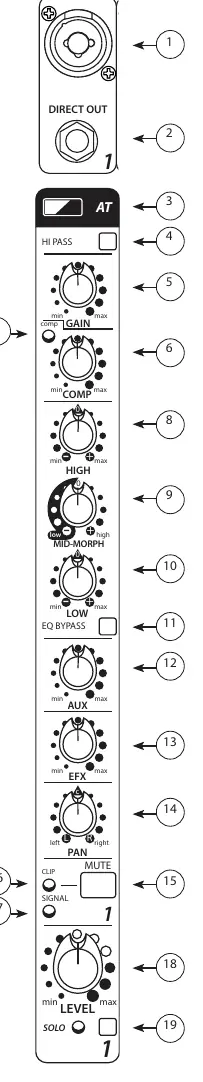

Obsługa kanałów wejściowych

• Gain: Służy do ustawienia odpowiedniej struktury wzmocnienia. Najlepsze rezultaty uzyskuje się, monitorując kanał za pomocą systemu Solo.
• 150 Hz Hi Pass Filter: Filtr górnoprzepustowy usuwający niskie częstotliwości, przydatny do eliminacji dudnienia i szumów scenicznych.
• Mid-Morph EQ: Korektor średnich tonów działający dwupasmowo: wycina przy 250 Hz (redukcja zamulenia) lub podbija przy 4 kHz (zwiększenie czytelności wokalu).
• Kompresja (kanały 1-2): Regulacja progu kompresji (ratio 4:1), przydatna do kontroli dynamiki wokalu.
• Mute: Przycisk wyciszający kanał w miksie głównym, AUX i efektach.

Funkcje specjalne i efekty

Auto-Tune (tylko PV 10AT): Pozwala na korekcję wysokości dźwięku w czasie rzeczywistym. Użytkownik może wybrać preset, tonację (Key) oraz szybkość korekcji (Speed). Dostępny jest również tryb Custom Key do tworzenia własnych skal.

Kosmos-C: System poprawy brzmienia basów i wysokich tonów. Działa poprzez generowanie harmonicznych w dolnym paśmie, co daje wrażenie głębszego basu.

Bluetooth i USB: Mikser umożliwia bezprzewodowe przesyłanie dźwięku przez Bluetooth oraz odtwarzanie/nagrywanie plików MP3/audio przez port USB A i USB B (do komputera).

Połączenia i wejścia/wyjścia

• Wejścia: Kombinowane gniazda XLR/TRS dla mikrofonów i instrumentów, wejścia stereo 1/4", RCA oraz 3.5mm dla urządzeń przenośnych.

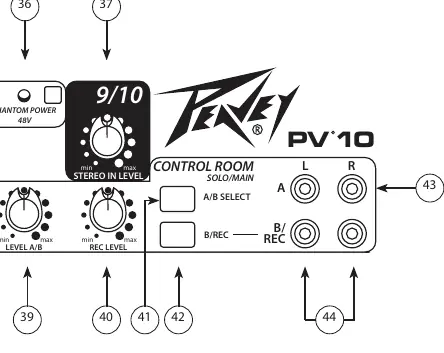

• Wyjścia: Główne wyjścia stereo (XLR i TRS), wyjścia Control Room (A i B/REC) oraz wyjście AUX Send.
• Zasilanie Phantom: Globalne zasilanie +48V dla mikrofonów pojemnościowych.

Dane techniczne

• Pasmo przenoszenia: 14 Hz - 25 kHz (+0 dB/-1 dB) przy maksymalnym wzmocnieniu.
• Zasilanie: 100-240 VAC 50/60 Hz, 15 W.
• Wymiary: 32.39 cm x 38.35 cm x 5.56 cm.
• Waga: ok. 3.75 kg.
