Instrukcja obsługi platformy nadawczej TC Helicon GoXLR

Najważniejsze informacje z instrukcji

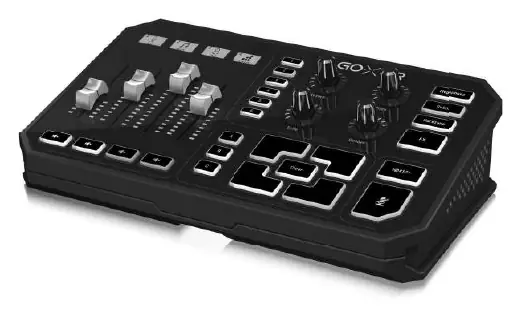

GoXLR to zaawansowana platforma nadawcza z 4-kanałowym mikserem, zmotoryzowanymi faderami i wbudowanymi efektami wokalnymi. Instrukcja ta służy jako przewodnik szybkiego startu, obejmujący instalację oprogramowania, konfigurację połączeń oraz podstawowe ustawienia dźwięku w systemie Windows. Do poprawnego działania urządzenia wymagana jest aplikacja GoXLR.

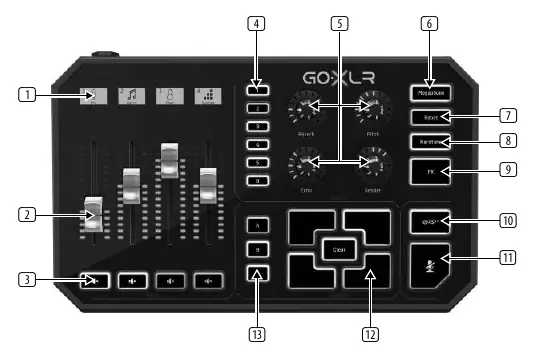

Opis urządzenia i elementy sterujące

Urządzenie posiada szereg fizycznych elementów sterujących:

• Scribble Strips: Paski do opisywania kanałów.
• Channel Faders: Suwaki do kontroli poziomu głośności poszczególnych kanałów.
• Channel Mute: Przyciski wyciszania kanałów.
• Voice FX Controls: Przyciski do kontroli efektów w czasie rzeczywistym (Megaphone, Robot, Hardtune).
• Sample Pads: Przyciski do wyzwalania próbek dźwiękowych.
• Cough: Przycisk chwilowego wyciszenia mikrofonu.

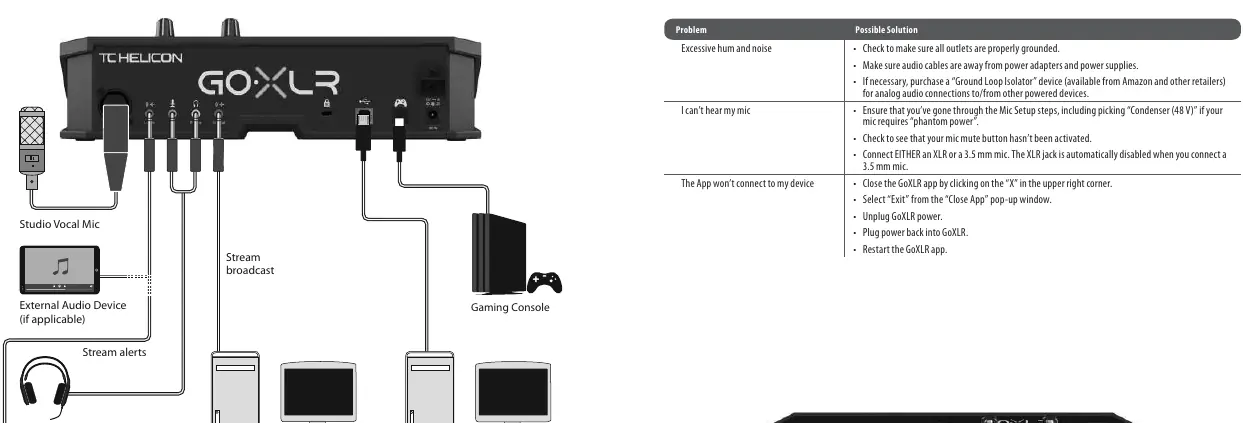

Instalacja i konfiguracja

Aby rozpocząć pracę z GoXLR, wykonaj następujące kroki:

1. Pobierz i zainstaluj najnowszą wersję aplikacji GoXLR ze strony tc-helicon.com/gaming.
2. Podłącz urządzenie do komputera za pomocą kabla USB.
3. Podłącz zasilacz i poczekaj na uruchomienie urządzenia.
4. W ustawieniach dźwięku systemu Windows wybierz "System (TC-HELICON GoXLR)" jako urządzenie wyjściowe oraz "Chat Mic (TC-HELICON GoXLR)" jako urządzenie wejściowe.
5. W aplikacjach do czatu (np. Discord) ustaw "Chat Mic" jako wejście i "Chat" jako wyjście.
6. W oprogramowaniu do streamingu (np. OBS) wybierz "GoXLR Stream Mix" jako główne urządzenie wejściowe.

Rozwiązywanie problemów

W przypadku wystąpienia problemów, sprawdź poniższe rozwiązania:

• Nadmierny szum: Upewnij się, że wszystkie urządzenia są prawidłowo uziemione. Odsuń kable audio od zasilaczy. W razie potrzeby użyj izolatora pętli masy (GLI).
• Brak dźwięku z mikrofonu: Sprawdź, czy w aplikacji wybrano odpowiedni typ mikrofonu (np. Condenser 48V dla mikrofonów pojemnościowych). Upewnij się, że przycisk Mute nie jest aktywny.
• Aplikacja nie łączy się: Zamknij aplikację, odłącz zasilanie GoXLR, podłącz ponownie i uruchom aplikację.

Dane techniczne

Urządzenie oferuje przetwarzanie A/D-D/A 24-bit @ 48 kHz. Posiada złącza XLR (z zasilaniem phantom +48V), wejścia/wyjścia 1/8" TRS oraz złącze optyczne Toslink. Wymagania systemowe to komputer PC z systemem Windows 7/8/10, procesorem Core 2 DUO i 1 GB pamięci RAM.
