Instrukcja obsługi urządzenia rozruchowego Forney FRONTLINE 1750
Kompletny przewodnik użytkownika dla urządzenia rozruchowego Forney FRONTLINE 1750. Instrukcja zawiera procedury ładowania, bezpiecznego uruchamiania pojazdu (tryby Smart i Force Start), obsługę latarki oraz wyjaśnienie kodów błędów...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby uruchomić pojazd, podłącz zaciski do akumulatora (czerwony +, czarny -), włącz urządzenie, poczekaj na zaświecenie ikony START i uruchom silnik. Jeśli akumulator jest całkowicie rozładowany (poniżej 1 V), użyj trybu Force Start, przytrzymując przycisk zasilania i latarki przez 5 sekund. str. 2
Najważniejsze czynności
- Ładowanie urządzenia str. 1
- Uruchamianie pojazdu (Smart) str. 2
- Aktywacja trybu Force Start str. 2
Pierwsze uruchomienie
- Urządzenie jest częściowo naładowane fabrycznie, ale należy je w pełni naładować przed pierwszym użyciem. str. 1
Problemy i rozwiązania
Błąd E04
Odwrotna polaryzacja. Sprawdź podłączenie zacisków.
str. 1
Błąd E05
Zwarcie. Upewnij się, że zaciski nie stykają się.
str. 1Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E01 | Przegrzanie | Pozostaw do ostygnięcia | str. 1 |
| E04 | Odwrotna polaryzacja | Sprawdź podłączenie zacisków | str. 1 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prąd szczytowy | 1750 A | Maksymalna moc rozruchowa | str. 1 |
| Pojemność baterii | 51,8 Wh | Pojemność wewnętrzna | str. 1 |
Gdzie szukać w PDF
- Strona 1: Specyfikacja i kody błędów str. 1
- Strona 2: Instrukcja obsługi i tryby pracy str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

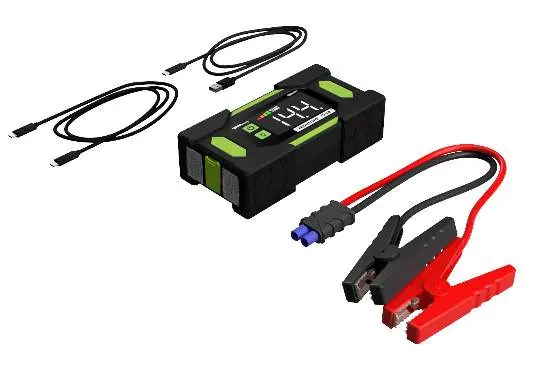

Forney FRONTLINE 1750 to urządzenie rozruchowe (jump starter) o prądzie szczytowym 1750 A, przeznaczone do akumulatorów kwasowo-ołowiowych 12 V (w tym AGM, GEL). Urządzenie posiada wbudowaną latarkę LED oraz porty USB do ładowania urządzeń zewnętrznych. Przed użyciem należy w pełni naładować urządzenie.
Ładowanie urządzenia
Urządzenie jest dostarczane częściowo naładowane. Aby naładować jednostkę:
- Podłącz kabel USB-C do urządzenia.
- Podłącz drugi koniec kabla do zasilacza USB.
- Dla najszybszego ładowania (poniżej 2 godzin) zaleca się użycie zasilacza o mocy 30 W.
Uruchamianie pojazdu
Przed próbą uruchomienia pojazdu upewnij się, że wszystkie systemy elektryczne (światła, radio, klimatyzacja) są wyłączone.
Tryb Smart (Inteligentny)
- Podłącz kabel z zaciskami do portu wyjściowego 12 V w urządzeniu.
- Podłącz zaciski do akumulatora: czerwony do bieguna dodatniego (+), czarny do ujemnego (-).
- Włącz urządzenie.
- Gdy ikona START zaświeci się, uruchom pojazd.
Tryb Force Start (Wymuszony)
Uwaga: Ten tryb wyłącza funkcje zabezpieczające przed zwarciem i odwrotną polaryzacją. Używaj tylko w ostateczności, gdy akumulator ma mniej niż 1 V.
- Podłącz zaciski do akumulatora zgodnie z polaryzacją.
- Włącz urządzenie.
- Przytrzymaj jednocześnie przycisk zasilania i przycisk latarki przez 5 sekund.
- Pasek świetlny zacznie migać, a ikona START zaświeci się na stałe, co oznacza aktywny tryb Force Start.
- Uruchom pojazd.
Ładowanie urządzeń zewnętrznych
Urządzenie może służyć jako powerbank:
- Włącz urządzenie.
- Podłącz kabel ładujący do portu USB OUT.
- Podłącz drugą stronę kabla do ładowanego urządzenia.
Latarka LED
Naciskaj przycisk latarki, aby przełączać tryby: białe światło stałe, czerwone światło stałe, czerwone światło migające.
Kody błędów wyświetlacza
- E01: Przegrzanie – pozostaw do ostygnięcia.
- E02: Zbyt niska temperatura otoczenia.
- E03: Nieprawidłowe napięcie akumulatora (wymagane 12 V).
- E04: Odwrotna polaryzacja – sprawdź podłączenie zacisków.
- E05: Zwarcie – sprawdź zaciski.
- E10-E13: Błędy wewnętrzne – wyłącz i włącz urządzenie; jeśli problem nie ustąpi, skontaktuj się z serwisem.
Informacje o producencie
Forney Industries
Praktyczna pomoc
Typowe problemy
Wyświetlacz pokazuje E04
Odwrotna polaryzacja. Upewnij się, że czerwony zacisk jest na biegunie dodatnim (+), a czarny na ujemnym (-).
Wyświetlacz pokazuje E01
Urządzenie jest przegrzane. Pozostaw je do ostygnięcia przed dalszym użyciem.
Wyświetlacz pokazuje E05
Zwarcie. Upewnij się, że zaciski nie stykają się ze sobą.
Pojazd nie uruchamia się w trybie Smart
Jeśli akumulator ma mniej niż 1 V, użyj trybu Force Start (wymaga zachowania szczególnej ostrożności).
Przed użyciem
- Naładuj urządzenie do pełna przed pierwszym użyciem.
- Upewnij się, że akumulator pojazdu to jednostka 12 V.
- Wyłącz wszystkie odbiorniki prądu w pojeździe (światła, radio, klimatyzacja).
- Sprawdź, czy zaciski są czyste i dobrze przylegają do klem akumulatora.
Ilustracje i schematy
- Strona 1: Wyjaśnienie kodów błędów wyświetlacza LED (E01-E13).
- Strona 2: Schemat podłączenia zacisków do akumulatora (czerwony +, czarny -).
- Strona 2: Instrukcja obsługi latarki (przełączanie trybów).
Zgodność modelu
- Przeznaczone wyłącznie do akumulatorów kwasowo-ołowiowych 12 V (AGM, GEL, standardowe).
- Zalecana pojemność silnika: benzyna do 7,5 l, diesel do 5,0 l.
