Instrukcja obsługi prostownika Forney Frontline 12, 12A
Poznaj funkcje i parametry prostownika Forney Frontline 12, 12A. Instrukcja obsługi zawiera informacje o kompatybilności akumulatorów, ustawieniach napięcia i prądu ładowania oraz funkcjach bezpieczeństwa.
Spis treści
Najważniejsze informacje

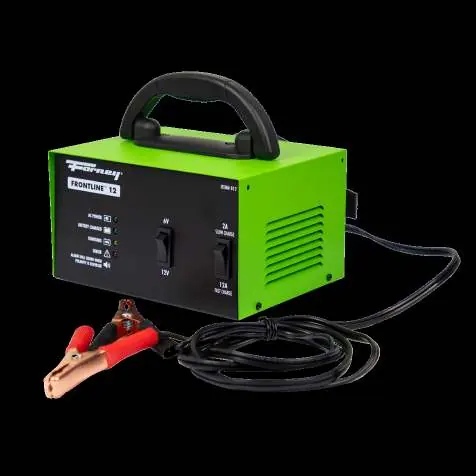

Forney Frontline 12, 12A to prostownik ręczny przeznaczony do ładowania akumulatorów 6V oraz 12V. Urządzenie charakteryzuje się solidną stalową obudową, składanym uchwytem oraz zintegrowanym zwijaczem przewodu. Prostownik obsługuje szeroką gamę akumulatorów kwasowo-ołowiowych i jest wyposażony w zabezpieczenia elektroniczne.
Opis urządzenia i funkcje
Prostownik został zaprojektowany z myślą o praktycznym i prostym użytkowaniu. Kluczowe elementy konstrukcyjne to:
- Panel sterowania: Zawiera przełącznik napięcia (6V/12V) oraz przełącznik prędkości ładowania (2A/12A).
- Wskaźniki LED: Informują o stanie zasilania (AC Power), naładowaniu akumulatora (Battery Charged), procesie ładowania (Charging) oraz błędach (Error).
- Zabezpieczenia: Urządzenie chroni przed zwarciem, odwrotną polaryzacją, przegrzaniem oraz przeładowaniem.
- Mobilność: Składany uchwyt do przenoszenia oraz zintegrowany system przechowywania przewodów z tyłu obudowy.
Obsługa i ustawienia
Przed rozpoczęciem ładowania należy skonfigurować urządzenie zgodnie z parametrami akumulatora:
- Wybór napięcia: Ustaw przełącznik Battery Voltage Switch na 6V lub 12V, w zależności od napięcia ładowanego akumulatora.
- Wybór prędkości: Ustaw przełącznik Charging Speed Switch na 2A (wolne ładowanie) lub 12A (szybkie ładowanie).
- Monitorowanie: Obserwuj diody LED na panelu przednim. W przypadku wykrycia odwrotnej polaryzacji włączy się alarm dźwiękowy.
Kompatybilność akumulatorów
Urządzenie jest kompatybilne z następującymi typami akumulatorów kwasowo-ołowiowych:
- Wet (mokre)
- EFB
- MF
- Ca (wapniowe)
- Deep Cycle
- AGM
- Gel
Dane techniczne
- Zasilanie wejściowe: 120V, 60Hz
- Napięcie wyjściowe: 6V i 12V
- Prąd ładowania: 2A / 12A
- Wymiary: 187mm x 207,5mm x 142,3mm
- Waga: 1,8 kg
Informacje o producencie
Forney Industries
Praktyczna pomoc
Typowe problemy
Alarm dźwiękowy podczas podłączania
Alarm włącza się, gdy polaryzacja jest odwrócona. Sprawdź, czy zaciski są poprawnie podłączone do biegunów akumulatora.
Dioda Error świeci się
Sprawdź połączenia oraz czy akumulator nie jest uszkodzony lub czy nie wystąpiło zwarcie.
Przed użyciem
- Sprawdź, czy napięcie akumulatora to 6V lub 12V.
- Upewnij się, że typ akumulatora znajduje się na liście obsługiwanych (Wet, EFB, MF, Ca, Deep Cycle, AGM, Gel).
- Podłącz urządzenie do źródła zasilania 120V, 60Hz.
- Ustaw przełącznik napięcia (6V/12V) zgodnie z akumulatorem.
- Wybierz prędkość ładowania (2A/12A) za pomocą przełącznika.
Ilustracje i schematy
- Panel przedni zawiera przełącznik napięcia (6V/12V) oraz przełącznik prędkości (2A/12A).
- Diody LED statusu (AC Power, Battery Charged, Charging, Error) informują o aktualnym stanie pracy urządzenia.
Zgodność modelu
- Urządzenie obsługuje akumulatory kwasowo-ołowiowe (Wet, EFB, MF, Ca, Deep Cycle, AGM, Gel).
- Nie używać z akumulatorami o innym napięciu niż 6V lub 12V.
