Instrukcja montażu bagażnika dachowego Front Runner KVRP009T
Kompletny przewodnik montażu bagażnika dachowego Front Runner dla RAM Pro Master 3500. Zawiera listę części, instrukcje krok po kroku, momenty dokręcania śrub oraz wskazówki dotyczące instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu bagażnika dachowego Front Runner KVRP009T na pojeździe RAM Pro Master 3500. Obejmuje przygotowanie części, montaż profili bocznych, owiewki oraz listew poprzecznych. str. 1, 11
Najważniejsze czynności
- Montaż profili bocznych str. 6
- Montaż owiewki str. 7, 8
- Montaż listew poprzecznych str. 9, 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania (Joiner) | 16Nm / 11.8 ft lbs | Dla łączeń profili bocznych | str. 6 |
| Moment dokręcania (Feet) | 25Nm / 18.4 ft lbs | Dla mocowania stóp do dachu | str. 6 |
| Moment dokręcania (Wind Deflector/Slats) | 20Nm / 14.75 ft lbs | Dla owiewki i listew | str. 8, 11 |
Gdzie szukać w PDF
- Zawartość zestawu str. 2, 3, 4
- Montaż profili str. 6
- Montaż owiewki str. 7, 8
- Montaż listew str. 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu bagażnika dachowego Front Runner dla pojazdu RAM Pro Master 3500 (159" WB EXT High Roof, 2014-obecnie). Przed przystąpieniem do pracy należy upewnić się, że posiadasz wszystkie elementy zestawu oraz wymagane narzędzia. Montaż wymaga zachowania odpowiednich momentów dokręcania śrub, aby zapewnić bezpieczeństwo użytkowania.
Zawartość zestawu
Zestaw zawiera profile boczne, listwy poprzeczne (slaty), owiewkę, elementy łączące oraz stopy montażowe. Szczegółowy wykaz części z podziałem na numery referencyjne znajduje się na stronach 2-4 instrukcji. Przed montażem należy zorganizować wszystkie elementy zgodnie z listą.
Przygotowanie dachu
Zlokalizuj fabryczne punkty montażowe na dachu pojazdu. Wsuń wewnętrzne płytki stóp (Inner Foot Plate) pod fabryczne mocowania. Upewnij się, że wsporniki są prosto osadzone i przylegają do punktów montażowych.
Montaż profili bocznych
Zmontuj stopy FPCR (Item 7) używając śrub M8 x 16, podkładek i nakrętek Nyloc, wsuwając je w profile boczne. Połącz profile boczne (Items 1 i 2) za pomocą zestawu łączników (Item 5) i śrub M6 x 16. Dokręć złącza z momentem 16Nm. Po umieszczeniu profili na dachu, zabezpiecz stopy do dachu z momentem 25Nm.
Montaż owiewki
Zmontuj owiewkę (Wind Deflector) używając śrub M8 x 12, podkładek Schnorr i nakrętek M8. Wsuń nakrętki w kanał T-Slot listwy poprzecznej. Wyśrodkuj owiewkę na bagażniku, zachowując 10mm odstępu między lewą a prawą częścią owiewki. Dokręć z momentem 20Nm.
Montaż listew
Zmontuj wsporniki Z (Slat Z Brackets) do listew poprzecznych za pomocą śrub M8 x 20 i nakrętek Nyloc. Wsuń zmontowane listwy w profile boczne. Standardowy odstęp między listwami wynosi 404mm, jednak można go dostosować. Jeśli pojazd posiada klimatyzację dachową, rozmieść listwy w odstępach 202mm wokół urządzenia. Dokręć wszystkie elementy z momentem 20Nm.
Ważne uwagi dotyczące bezpieczeństwa
Bagażniki Front Runner często mają wyższą nośność niż dach pojazdu. Zawsze sprawdzaj zalecenia producenta pojazdu dotyczące maksymalnego obciążenia dachu. Nie przekraczaj dopuszczalnych limitów. Regularnie sprawdzaj stan połączeń i dokręcenie śrub.
Informacje o producencie
Front Runner Dometic
Praktyczna pomoc
Typowe problemy
Brak pewności co do momentu dokręcania śrub
Profile boczne (joiner): 16Nm. Stopy do dachu: 25Nm. Owiewka i listwy: 20Nm.
Montaż przy obecności klimatyzacji dachowej
Rozmieść listwy w odstępach 202mm wokół klimatyzatora i 404mm na pozostałych odcinkach.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części z listy (str. 2-4).
- Przygotuj narzędzia: klucze 4mm, 5mm, 13mm oraz pomoc drugiej osoby.
- Zlokalizuj fabryczne punkty montażowe na dachu pojazdu.
- Upewnij się, że wsporniki są prosto osadzone przed dokręceniem.
Parametry w praktyce
- Moment dokręcania (Torque)
- Siła z jaką należy dokręcić śruby, aby zapewnić bezpieczeństwo i trwałość konstrukcji.
- Odstęp listew (Slat spacing)
- Standardowy odstęp to 404mm, może być dostosowany do potrzeb użytkownika.
Ilustracje i schematy

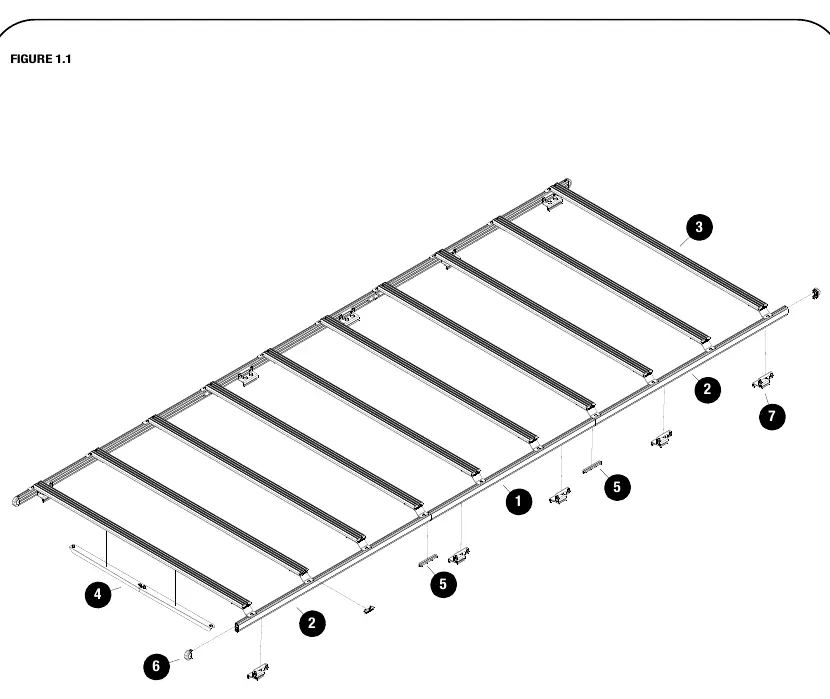

- Rysunki na stronach 2-4 przedstawiają szczegółowy rozkład części w zestawie.
- Strona 5 pokazuje lokalizację punktów montażowych na dachu.
- Strony 6-11 ilustrują sekwencję montażu krok po kroku.
Zgodność modelu
- Przeznaczony dla RAM Pro Master 3500 159" WB EXT High Roof (2014-obecnie).
- Nośność bagażnika może przewyższać nośność dachu pojazdu – sprawdź zalecenia producenta auta.
