Instrukcja montażu zestawu Thule Kit 145343 dla BMW 2-Series Active Tourer
Dowiedz się, jak prawidłowo zamontować zestaw Thule Kit 145343 na dachu samochodu BMW 2-Series Active Tourer. Instrukcja zawiera schematy montażu, wymiary ustawień belek oraz ważne zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw Thule Kit 145343 służy do montażu bagażnika dachowego na samochodzie BMW 2-Series Active Tourer (od 2022 roku). Instrukcja zawiera schematy rozmieszczenia adapterów oraz wymiary ustawień belek. str. 1, 2
Najważniejsze czynności
- Montaż adapterów w stopach bagażnika str. 1
- Ustawienie belek zgodnie z wymiarami W i Z str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie | 75 kg / 165 lbs | Dopuszczalna masa ładunku na dachu. | str. 1 |
| Prędkość maksymalna (z ładunkiem) | 80 km/h | Ograniczenie prędkości podczas jazdy z bagażem. | str. 1 |
Gdzie szukać w PDF
- Montaż i części str. 1
- Wymiary i ustawienia str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu Thule Kit 145343, dedykowanego dla samochodu BMW 2-Series Active Tourer (5-drzwiowy MPV, rocznik 2022 i nowsze). Dokument zawiera wytyczne dotyczące poprawnego rozmieszczenia adapterów oraz wymiary niezbędne do prawidłowego ustawienia belek bagażnika.
Elementy zestawu
Zestaw zawiera dedykowane adaptery (gumowe podkładki i elementy mocujące) oznaczone symbolami 954, 955, 333, 435, 956. Elementy te należy przypisać do odpowiednich punktów montażowych na dachu pojazdu:
- FL (Front Left - przód lewa)
- FR (Front Right - przód prawa)
- RL (Rear Left - tył lewa)
- RR (Rear Right - tył prawa)

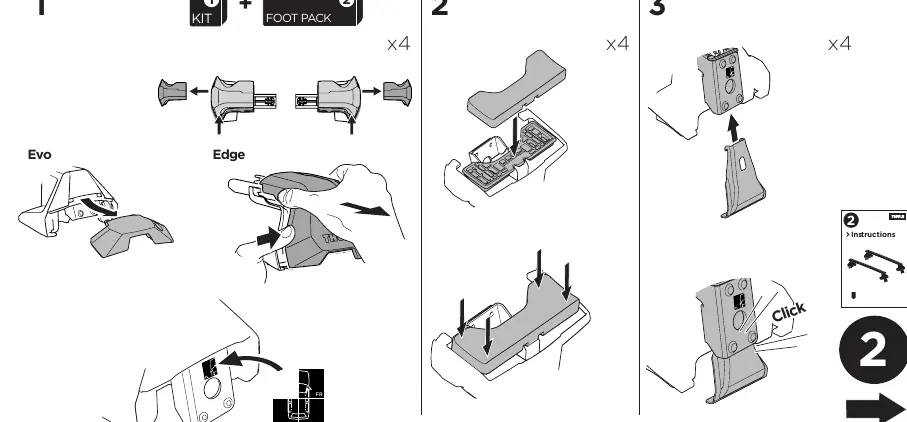

Montaż bagażnika
Proces montażu składa się z trzech głównych etapów:
- Przygotowanie adapterów i ich montaż w stopach bagażnika (Foot Pack).
- Wpięcie elementów montażowych w odpowiednie miejsca na dachu pojazdu zgodnie z oznaczeniami stron (FL, FR, RL, RR).
- Zatrzaskowe zamocowanie stóp bagażnika do punktów montażowych w samochodzie.
Ustawienia i wymiary
Dla zapewnienia stabilności i bezpieczeństwa, należy przestrzegać wymiarów montażowych podanych w tabeli na drugiej stronie instrukcji:
- Wymiary X/Y: Wartości skali dla belek typu Evo oraz Edge (np. 39 dla Evo, A dla Edge).
- Wymiary W/Z: Odległości między belkami (W = 670 mm) oraz odległość od punktu odniesienia (Z = 315 mm).
Bezpieczeństwo i ograniczenia
Podczas użytkowania bagażnika dachowego należy przestrzegać następujących limitów:
- Maksymalne obciążenie: 75 kg (165 lbs).
- Prędkość maksymalna: 130 km/h (80 mph) w normalnych warunkach.
- Prędkość z obciążeniem: 80 km/h (50 mph).
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Błędne dopasowanie adapterów
Upewnij się, że adaptery o numerach 954, 955, 333, 435, 956 są umieszczone w odpowiednich stopach (FL, FR, RL, RR) zgodnie ze schematem na stronie 1.
Przekroczenie prędkości z bagażem
Zalecana prędkość maksymalna z zamontowanym obciążeniem na dachu wynosi 80 km/h.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (adaptery, śruby).
- Upewnij się, że dach samochodu jest czysty w punktach montażowych.
- Zweryfikuj, czy model samochodu to BMW 2-Series Active Tourer (2022+).
- Przygotuj klucz montażowy.
- Sprawdź, czy po montażu słychać kliknięcie potwierdzające poprawne zapięcie.
Ilustracje i schematy
- Strona 1: Schemat przypisania adapterów do konkretnych narożników dachu (FL, FR, RL, RR).
- Strona 2: Tabela z wartościami skali (X, Y) dla różnych typów belek Thule oraz schemat odległości montażowych (W, Z).
Zgodność modelu
- Zestaw dedykowany wyłącznie dla BMW 2-Series Active Tourer, 5-drzwiowy MPV, rocznik 2022 i nowsze.
