Instrukcja obsługi bagażnika rowerowego Thule EasyFold XT 903202
Szybki przewodnik po montażu i użytkowaniu bagażnika rowerowego Thule EasyFold XT 903202. Dowiedz się, jak bezpiecznie zamontować bagażnik na haku, załadować rowery i dbać o sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Thule EasyFold XT 903202 to platforma rowerowa na hak. Instrukcja zawiera kroki montażu, zasady bezpiecznego załadunku rowerów, limity prędkości oraz wskazówki dotyczące konserwacji. str. 1, 2, 3
Najważniejsze czynności
- Montaż na haku str. 4, 5
- Załadunek rowerów str. 7, 8, 9
Pierwsze uruchomienie
- Rozłożenie bagażnika str. 6
Problemy i rozwiązania
Niestabilność ładunku
Sprawdź dokręcenie wszystkich pokręteł i pasków.
str. 13Konserwacja i reset
- Regularne czyszczenie i smarowanie str. 13, 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie | 29.5 kg | Całkowita waga rowerów | str. 3 |
| Maksymalna prędkość | 130 km/h | Limit prędkości jazdy | str. 2, 13 |
Gdzie szukać w PDF
- Załadunek str. 7, 8, 9
- Bezpieczeństwo str. 12, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bagażnik Thule EasyFold XT 903202 to platforma rowerowa montowana na haku holowniczym. Przed użyciem należy zapoznać się z limitami obciążenia oraz zasadami bezpieczeństwa. Maksymalne obciążenie bagażnika wynosi 29,5 kg (65 lbs). Podczas jazdy z zamontowanym bagażnikiem nie należy przekraczać prędkości 130 km/h (80 mph), a na progach zwalniających należy zwolnić do maksymalnie 10 km/h.
Montaż na haku

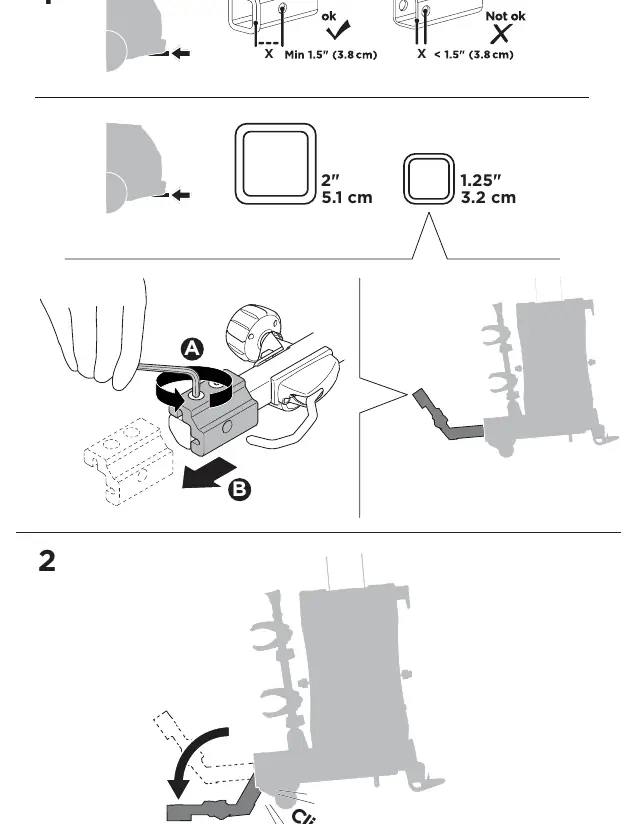

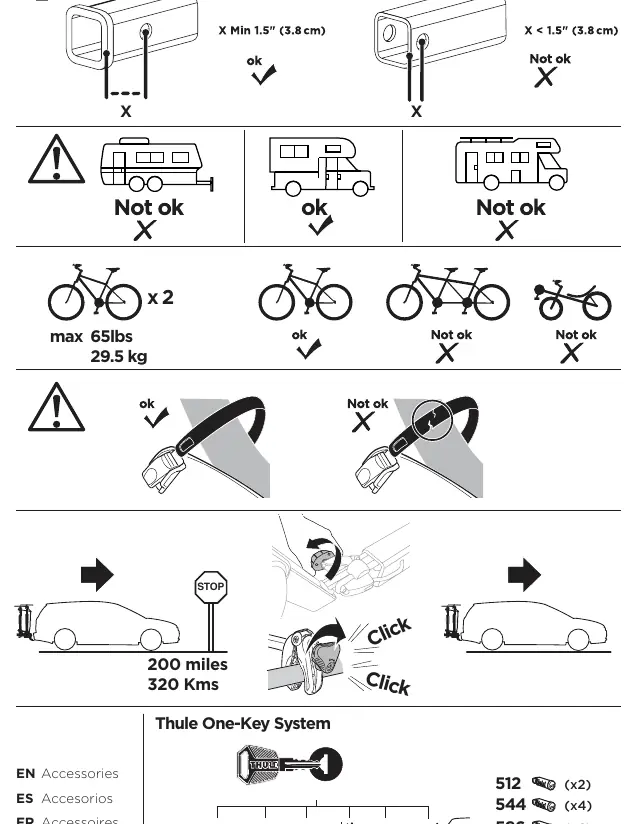

Bagażnik jest kompatybilny z hakami o rozmiarach 1,25" (3,2 cm) oraz 2" (5,1 cm). Proces montażu obejmuje:
- Sprawdzenie kompatybilności haka.
- Umieszczenie bagażnika na kuli haka.
- Zabezpieczenie mechanizmu blokującego za pomocą dźwigni i kluczyka.
- Upewnienie się, że bagażnik jest stabilnie zamocowany przed załadunkiem rowerów.
Załadunek rowerów
Podczas załadunku rowerów należy przestrzegać następujących zasad:
- Najcięższe rowery umieszczać najbliżej samochodu.
- Używać ochraniacza ramy Thule Carbon Frame Protector (model 984) w przypadku rowerów z ramą karbonową.
- Upewnić się, że wszystkie paski mocujące są zaciśnięte.
- Zablokować uchwyty ramy za pomocą kluczyka.
- Nie używać elastycznych linek (gum) do zabezpieczania ładunku.
Użytkowanie i bezpieczeństwo
Podczas eksploatacji należy pamiętać o:
- Regularnym sprawdzaniu dokręcenia wszystkich śrub i pokręteł.
- Zatrzymaniu się po przejechaniu krótkiego dystansu (50 km) w celu sprawdzenia stabilności mocowania.
- Wyłączeniu automatycznego otwierania bagażnika (jeśli pojazd posiada taką funkcję), aby uniknąć uszkodzeń.
- Demontażu bagażnika, gdy nie jest używany, w celu oszczędności paliwa i bezpieczeństwa.
Konserwacja
Bagażnik należy regularnie czyścić ciepłą wodą z szamponem samochodowym, szczególnie po użyciu w warunkach zimowych (sól drogowa) lub w rejonach nadmorskich. Należy smarować mechanizm sprzęgający (z wyłączeniem powierzchni styku z kulą haka) oraz inne ruchome części. W przypadku zgubienia części należy stosować wyłącznie oryginalne części zamienne Thule.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Bagażnik nie pasuje do haka
Sprawdź, czy hak ma odpowiedni rozmiar (1,25" lub 2") i czy mechanizm blokujący jest w pełni otwarty przed montażem.
Rower z ramą karbonową
Wymagane jest użycie akcesorium Thule Carbon Frame Protector (model 984), aby uniknąć uszkodzeń ramy.
Hałas lub niestabilność podczas jazdy
Zatrzymaj się i sprawdź dokręcenie wszystkich śrub, pokręteł oraz pasków mocujących.
Przed użyciem

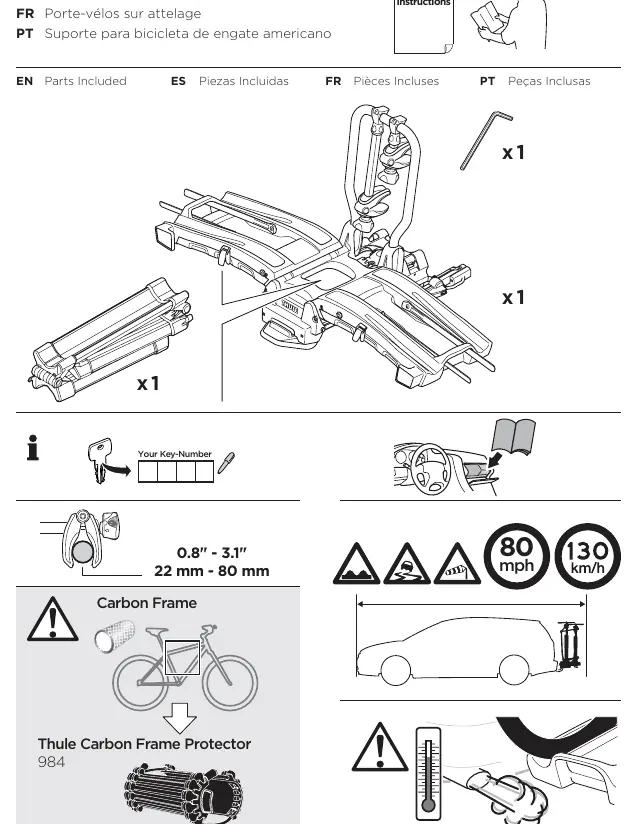

- Sprawdź, czy wszystkie części z zestawu są obecne.
- Upewnij się, że hak holowniczy jest czysty i w dobrym stanie.
- Zapisz numer kluczyka w bezpiecznym miejscu.
- Sprawdź, czy bagażnik jest zablokowany na haku przed załadunkiem.
- Upewnij się, że rowery są prawidłowo zabezpieczone paskami.
Parametry w praktyce
- Maksymalne obciążenie
- 29,5 kg (65 lbs) - całkowita waga rowerów.
- Maksymalna prędkość
- 130 km/h (80 mph) - nie przekraczać tej prędkości.
- Prędkość na progach
- Maksymalnie 10 km/h podczas przejeżdżania przez progi zwalniające.
Ilustracje i schematy
- Schemat montażu pokazuje mechanizm blokujący na kuli haka.
- Rysunki instruktażowe pokazują prawidłowe zapięcie uchwytów ramy roweru.
- System Thule One-Key pozwala na ujednolicenie zamków w akcesoriach.
Zgodność modelu
- Produkt nie jest przeznaczony do jazdy w terenie (off-road).
- Nie używać do transportu tandemów.
- Wymaga adaptera Thule 982 dla niektórych typów ram rowerowych.
