Instrukcja obsługi stojaka rowerowego Toboli 62832
Szybki przewodnik po montażu stojaka rowerowego Toboli 62832. Dowiedz się, jak złożyć stojak w dwóch dostępnych konfiguracjach, sprawdź listę części i wymagane narzędzia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Stojak rowerowy Toboli 62832 można zmontować w dwóch konfiguracjach: z oboma rowerami po jednej stronie lub z rowerami po obu stronach stojaka. str. 4, 5, 6
Najważniejsze czynności
- Montaż opcja 1 (oba rowery po jednej stronie) str. 4, 5
- Montaż opcja 2 (rowery po obu stronach) str. 5, 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymagane narzędzia | Klucz 10 mm, klucz 14 mm | Narzędzia niezbędne do dokręcenia śrub. | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Lista części str. 3
- Instrukcja montażu str. 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stojak rowerowy Toboli 62832 to produkt przeznaczony do przechowywania dwóch rowerów. Instrukcja zawiera listę części, wymagane narzędzia oraz dwa warianty montażu, które pozwalają na dostosowanie stojaka do potrzeb użytkownika.
Elementy zestawu
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie wymienione elementy:
- A: Noga podstawy (2 szt.)
- B: Noga wspierająca podstawy (1 szt.)
- C: Belka łącząca (1 szt.)
- D: Pętla na oponę (2 szt.)
- E: Wspornik pętli na oponę (4 szt.)
- F: Śruba M6x20 (14 szt.)
- G: Śruba M6x65 (2 szt.)
- H: Podkładka M8 (2 szt.)
Do montażu wymagane są klucze: 10 mm oraz 14 mm.
Montaż stojaka
Podczas montażu zaleca się dokręcanie śrub ręcznie do momentu dopasowania wszystkich części, a dopiero po ich pełnym złożeniu – dokręcenie ich za pomocą kluczy.

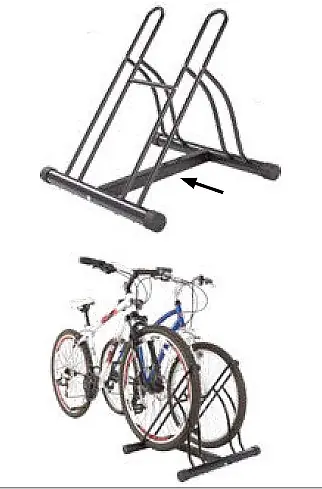

Opcja 1: Oba rowery po jednej stronie
- Przymocuj pętlę na oponę (D) do jednej z nóg podstawy (A) za pomocą śrub (F).
- Przymocuj wsporniki pętli (E) do drugiej nogi podstawy (A) za pomocą śrub (F).
- Połącz obie części podstawy i zabezpiecz śrubami (F).
- Zamontuj belkę łączącą (C) między dwiema pętlami na opony (D) i zabezpiecz śrubami (F).
- Zamontuj belkę wspierającą podstawy (B) między nogami (A) za pomocą śrub (G) i podkładek (H).
Opcja 2: Rowery po obu stronach stojaka
- Przymocuj jedną pętlę na oponę (D) i jeden wspornik pętli (E) do jednej nogi podstawy (A) za pomocą śrub (F).
- Powtórz czynność dla drugiej nogi podstawy.
- Połącz obie części podstawy i zabezpiecz śrubami (F).
- Zamontuj belkę łączącą (C) między dwiema pętlami na opony (D) i zabezpiecz śrubami (F).
- Zamontuj belkę wspierającą podstawy (B) między nogami (A) za pomocą śrub (G) i podkładek (H).
Wskazówki montażowe
Nigdy nie modyfikuj produktu. Przed użyciem sprawdź, czy stojak jest poprawnie zmontowany, wszystkie części są sprawne i wolne od wad. W przypadku problemów lub sugestii dotyczących dokumentacji, skontaktuj się z producentem pod adresem [email protected].
Praktyczna pomoc
Typowe problemy
Stojak jest niestabilny po montażu
Upewnij się, że wszystkie śruby zostały ostatecznie dokręcone kluczem po wstępnym montażu ręcznym.
Przed użyciem
- Sprawdź, czy wszystkie części (A-H) są obecne w opakowaniu.
- Przygotuj klucz 10 mm oraz 14 mm.
- Upewnij się, że podłoże, na którym stanie stojak, jest równe.
- Sprawdź, czy wszystkie śruby są dokręcone.
Ilustracje i schematy
- Schemat części przedstawia elementy A-H niezbędne do montażu.
- Instrukcja montażu pokazuje dwa warianty ustawienia stojaka.
