Instrukcja obsługi bagażnika rowerowego Thule OutPace 2-Bike 90125

Szybki przewodnik po montażu i użytkowaniu bagażnika rowerowego Thule OutPace 2-Bike (model 90125). Dowiedz się, jak bezpiecznie zamontować bagażnik na haku, załadować rowery oraz korzystać z funkcji uchylania.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Thule OutPace 90125 to bagażnik rowerowy montowany na haku holowniczym, przeznaczony do przewozu maksymalnie 2 rowerów o łącznej wadze do 50 kg. str. 1, 4

Najważniejsze czynności

Montaż na haku: Wsuń bagażnik i dokręć śrubę z momentem 10 Nm. str. 7, 8
Załadunek: Zabezpiecz koła paskami i zablokuj ramę ramieniem pod kątem 135 stopni. str. 13, 14

Problemy i rozwiązania

Bagażnik uderza w pojazd przy uchylaniu

Zawsze trzymaj bagażnik podczas uchylania, aby kontrolować jego ruch.

str. 15, 18

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Maksymalna waga roweru	25 kg	Limit na jeden rower	str. 4
Moment dokręcania	10 Nm	Siła dokręcenia bagażnika do haka	str. 6, 8

Gdzie szukać w PDF

Montaż na haku str. 7, 8
Załadunek rowerów str. 13, 14

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 4

Strona 8

Strona 13

Strona 15

Najważniejsze informacje

Bagażnik Thule OutPace 2-Bike (90125) jest przeznaczony do montażu na haku holowniczym. Uwaga: Bagażnik nie jest kompatybilny z kamperami, przyczepami kempingowymi (RV), przyczepami typu 5th wheel ani z hakami montowanymi bezpośrednio do zderzaka. Przed użyciem upewnij się, że Twój hak spełnia wymagania dotyczące odległości i rozmiaru.

Montaż bagażnika na haku

Ustaw bagażnik w pozycji roboczej (obrót o 90 stopni).
Wsuń bagażnik w gniazdo haka holowniczego.
Zabezpiecz bagażnik w gnieździe, używając mechanizmu blokującego.
Dokręć śrubę mocującą z momentem obrotowym 10 Nm (7.5 lb ft), aby zapewnić stabilność.

Załadunek rowerów

Bagażnik pozwala na przewóz maksymalnie dwóch rowerów.

Maksymalna waga jednego roweru: 25 kg (55 lbs).
Maksymalna łączna waga rowerów: 50 kg (110 lbs).
Maksymalna szerokość opony: 3 cale.
Dopuszczalny rozstaw osi roweru: od 16 do 49 cali.

Procedura załadunku:

Umieść rowery na szynach bagażnika.
Zabezpiecz koła za pomocą pasków zębatych.
Użyj ramion mocujących, aby przymocować ramę roweru do bagażnika. Upewnij się, że ramię jest zablokowane w odpowiedniej pozycji (kąt 135 stopni).
Zablokuj mechanizm mocujący kluczykiem.

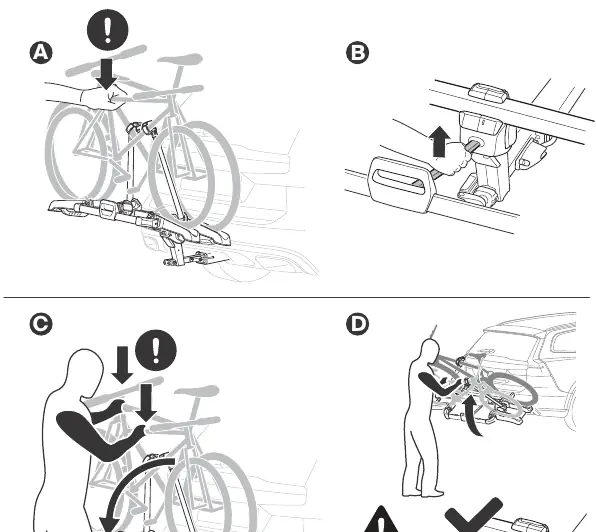

Funkcja uchylania

Bagażnik posiada funkcję uchylania, która umożliwia dostęp do bagażnika samochodu bez konieczności zdejmowania rowerów.

Chwyć za uchwyt zwalniający mechanizm uchylania.
Delikatnie opuść bagażnik w dół, trzymając go pewnie, aby uniknąć gwałtownego uderzenia o podłoże lub pojazd.
Po zakończeniu czynności podnieś bagażnik do pozycji pionowej, aż usłyszysz kliknięcie blokady.

Konserwacja i przechowywanie

Po użyciu zdejmij bagażnik z haka, złóż go do pozycji transportowej i przechowuj w suchym miejscu. Regularnie sprawdzaj stan pasków mocujących oraz mechanizmów blokujących. W przypadku uszkodzenia części, używaj wyłącznie oryginalnych części zamiennych Thule.

Informacje o producencie

Thule

Profil marki

Strona producenta https://www.thule.com Wsparcie https://www.thule.com/en-us/support Manuale producenta https://www.thule.com/en-us/support

Praktyczna pomoc

Typowe problemy

Bagażnik nie pasuje do pojazdu

Sprawdź, czy Twój pojazd nie jest kamperem lub przyczepą kempingową – bagażnik nie jest z nimi kompatybilny.

Rower jest niestabilny

Upewnij się, że ramię mocujące jest zablokowane pod kątem 135 stopni i że paski kół są mocno zaciągnięte.

Trudności z dostępem do bagażnika auta

Użyj funkcji uchylania, zwalniając blokadę uchwytem, ale rób to ostrożnie, trzymając konstrukcję.

Przed użyciem

Sprawdź rozmiar haka (1.25" lub 2").
Upewnij się, że waga rowerów nie przekracza 50 kg łącznie.
Sprawdź, czy opony rowerów nie są szersze niż 3 cale.
Zweryfikuj rozstaw osi roweru (16-49 cali).
Upewnij się, że mechanizm dokręcający na haku jest dokręcony do 10 Nm.

Parametry w praktyce

Maksymalne obciążenie: Łącznie 50 kg (110 lbs) dla dwóch rowerów.
Moment dokręcania: 10 Nm (7.5 lb ft) – kluczowe dla bezpieczeństwa montażu na haku.

Ilustracje i schematy

Strona 4: Ostrzeżenia dotyczące kompatybilności z pojazdami typu RV.
Strona 8: Prawidłowe dokręcanie bagażnika do haka (10 Nm).

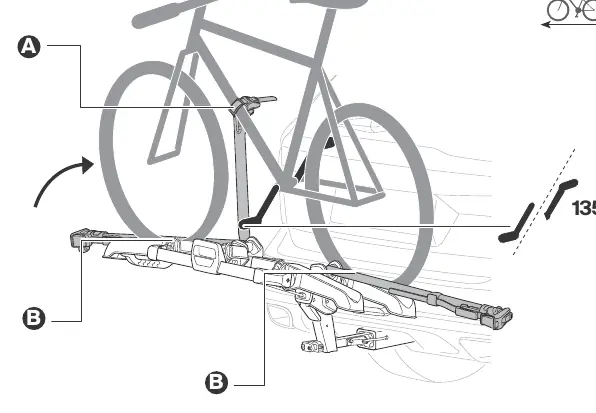

Strona 13: Prawidłowe mocowanie ramy roweru i pasków kół.

Zgodność modelu

Niekompatybilny z przyczepami kempingowymi i kamperami.
Wymaga haka o odpowiedniej wytrzymałości.
Nie używać z rowerami przekraczającymi 25 kg na sztukę.
