Instrukcja obsługi bagażnika rowerowego Thule Verse
Kompletny przewodnik po montażu i użytkowaniu bagażnika rowerowego Thule Verse. Sprawdź parametry obciążenia, instrukcje instalacji na haku, zasady przewożenia rowerów oraz ważne ostrzeżenia dotyczące bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Thule Verse to bagażnik rowerowy montowany na haku holowniczym. Instrukcja zawiera procedury montażu bagażnika na pojeździe, ładowania rowerów oraz ważne ostrzeżenia dotyczące bezpieczeństwa i limitów obciążenia. str. 1, 5, 8
Najważniejsze czynności
- Montaż bagażnika na haku str. 7, 8
- Zabezpieczenie roweru str. 22, 23
Pierwsze uruchomienie
- Montaż wstępny str. 9, 10, 11
Problemy i rozwiązania
Bagażnik nie pasuje do haka
Sprawdź, czy prześwit X wynosi co najmniej 38 mm (1.5").
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nośność (2" Hitch) | 60 lbs / 27.5 kg na rower | Maksymalna waga jednego roweru. | str. 5 |
| Nośność (1.25" Hitch) | 55 lbs / 25 kg na rower | Maksymalna waga jednego roweru. | str. 5 |
Gdzie szukać w PDF
- Montaż bagażnika str. 7, 8
- Ładowanie rowerów str. 21, 22, 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bagażnik Thule Verse jest przeznaczony do przewozu rowerów na haku holowniczym pojazdu. Przed użyciem należy upewnić się, że bagażnik jest kompatybilny z pojazdem oraz że rowery spełniają wymogi dotyczące wagi i wymiarów. Uwaga: Bagażnik nie jest kompatybilny z przyczepami kempingowymi, pojazdami typu 5th wheel ani hakami montowanymi na zderzaku.
Montaż bagażnika na pojeździe
Montaż wymaga włożenia bagażnika do gniazda haka holowniczego. Należy upewnić się, że prześwit (odległość od otworu haka) wynosi co najmniej 38 mm (1.5"). Po włożeniu bagażnika należy go zabezpieczyć, dokręcając mechanizm mocujący z siłą 10 Nm (7.5 lb ft) i blokując go kluczykiem.
Ładowanie rowerów
Proces ładowania rowerów obejmuje:
- Ustawienie bagażnika w pozycji poziomej.
- Umieszczenie roweru na szynach.
- Zabezpieczenie kół za pomocą pasków.
- Zabezpieczenie ramy roweru za pomocą ramienia chwytającego.
Należy zawsze sprawdzać, czy wszystkie paski są zaciśnięte, a ramię chwytające jest zablokowane.

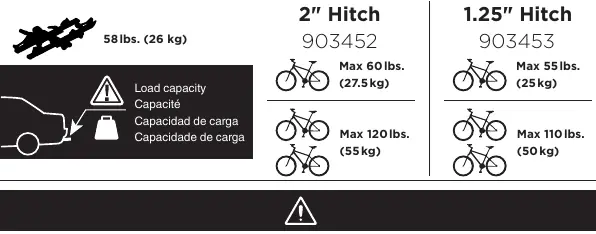

Dane techniczne i ograniczenia
Bagażnik posiada określone limity obciążenia w zależności od typu haka:
- Hitch 2": Maksymalnie 60 lbs (27.5 kg) na rower, łącznie 120 lbs (55 kg).
- Hitch 1.25": Maksymalnie 55 lbs (25 kg) na rower, łącznie 110 lbs (55 kg).
W przypadku montażu na kamperach lub pojazdach z dużym zwisem (powyżej 230 cm od środka tylnego koła do końca pojazdu), nośność bagażnika zostaje zredukowana do 60% wartości nominalnej.
Kompatybilność rowerów
Bagażnik obsługuje rowery o następujących parametrach:
- Rozmiar kół: 20" - 29"
- Rozstaw osi: 33" - 53"
- Szerokość opony: 1" - 5"
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Bagażnik nie pasuje do haka
Sprawdź, czy odległość od otworu haka do krawędzi wynosi co najmniej 38 mm (1.5"). Jeśli jest mniejsza, bagażnik nie będzie pasował.
Rower nie mieści się na bagażniku
Upewnij się, że rower mieści się w zakresie: rozstaw osi 33"-53" oraz szerokość opony 1"-5".
Przed użyciem
- Sprawdź, czy bagażnik jest poprawnie zablokowany na haku (kluczyk w pozycji zamkniętej).
- Upewnij się, że wszystkie śruby montażowe są dokręcone z siłą 25 Nm.
- Sprawdź, czy paski zabezpieczające koła są zaciśnięte.
- Upewnij się, że ramię chwytające ramę roweru jest zablokowane.
- Sprawdź, czy bagażnik nie koliduje z tylną klapą pojazdu.
Parametry w praktyce
- Moment dokręcania haka
- 10 Nm (7.5 lb ft) - siła potrzebna do stabilnego zamocowania bagażnika w gnieździe haka.
- Moment dokręcania montażu
- 25 Nm (18.4 lb ft) - siła potrzebna do dokręcenia śrub montażowych bagażnika.
- Redukcja obciążenia
- W przypadku pojazdów typu kamper ze zwisem > 230 cm, nośność spada do 60%.
Ilustracje i schematy
- Strona 4: Weryfikacja prześwitu haka (X > 38 mm).

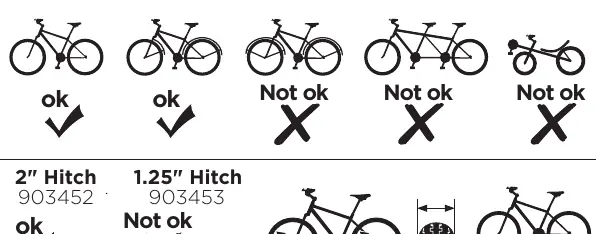

- Strona 6: Wymiary kompatybilnych rowerów (rozstaw osi, szerokość opony).

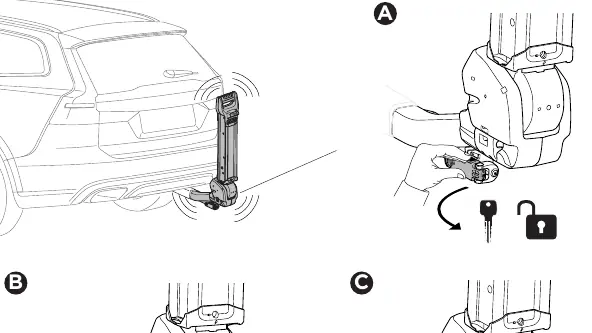

- Strona 8: Procedura blokowania bagażnika na haku.

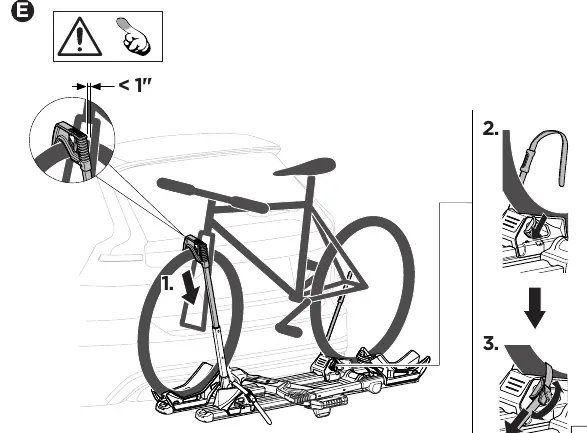

- Strona 22: Procedura zabezpieczania roweru paskami.
Zgodność modelu
- Nie używać z przyczepami kempingowymi.
- Nie używać z pojazdami typu 5th wheel.
- Nie używać z hakami montowanymi na zderzaku.
