Instrukcja obsługi bagażnika rowerowego Thule Epos 2-bike
Kompletny przewodnik użytkownika bagażnika rowerowego Thule Epos 2-bike. Dowiedz się, jak bezpiecznie zamontować bagażnik na haku, załadować rowery, korzystać z funkcji uchylania oraz dbać o sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bagażnik Thule Epos 2-bike montuje się na haku holowniczym o rozmiarze powyżej 38 mm (1.5"). Maksymalna ładowność wynosi 64 kg (34 kg na rower). str. 3, 5
Najważniejsze czynności
- Montaż na haku str. 7
- Załadunek rowerów str. 10, 11
- Uchylanie bagażnika str. 12
Konserwacja i reset
- Regularnie sprawdzaj dokręcenie śrub (10 Nm) i stan pasków. str. 5, 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna ładowność | 64 kg | Łączna waga rowerów. | str. 5 |
| Moment dokręcania | 10 Nm | Siła dokręcania elementów mocujących. | str. 5, 8 |
| Kompatybilność kół | 16" - 29" | Zakres rozmiarów kół rowerowych. | str. 5 |
Gdzie szukać w PDF
- Montaż na haku str. 7
- Załadunek rowerów str. 10, 11
- Funkcja uchylania str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Bagażnik Thule Epos 2-bike jest przeznaczony do przewozu rowerów na haku holowniczym. Przed użyciem należy upewnić się, że hak spełnia wymagania techniczne (rozmiar powyżej 38 mm / 1.5"). Maksymalna ładowność bagażnika wynosi 64 kg (34 kg na jeden rower). Podczas jazdy z zamontowanym bagażnikiem należy przestrzegać ograniczenia prędkości do 130 km/h (80 mph).

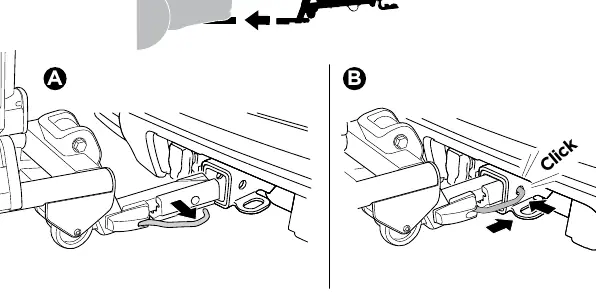

Montaż na haku
Montaż bagażnika wymaga wykonania następujących kroków:
- Sprawdź, czy gniazdo haka ma rozmiar powyżej 38 mm (1.5").
- Wsuń bagażnik w gniazdo haka, aż usłyszysz kliknięcie potwierdzające poprawne osadzenie.
- Zabezpiecz bagażnik na haku za pomocą dołączonego klucza.
- Dokręć wszystkie elementy mocujące z siłą 10 Nm (7.5 lb ft).

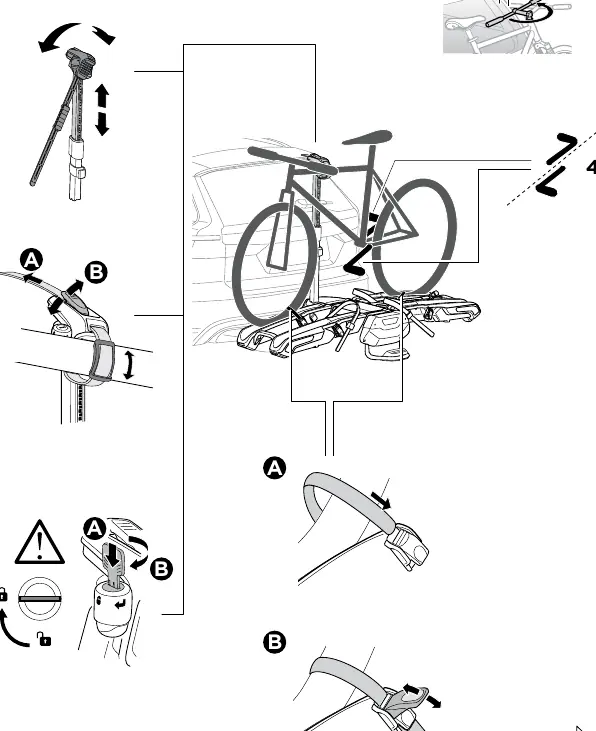

Załadunek rowerów
Bagażnik obsługuje rowery o rozstawie osi do 53" (134 cm) oraz rozmiarze kół od 16" do 29".
- Umieść rower na bagażniku.
- Użyj ramion mocujących, aby zabezpieczyć ramę roweru.
- Zaciśnij paski kół, aby unieruchomić rower.
- Upewnij się, że rower jest stabilny i nie przemieszcza się podczas jazdy.
Obsługa i funkcje

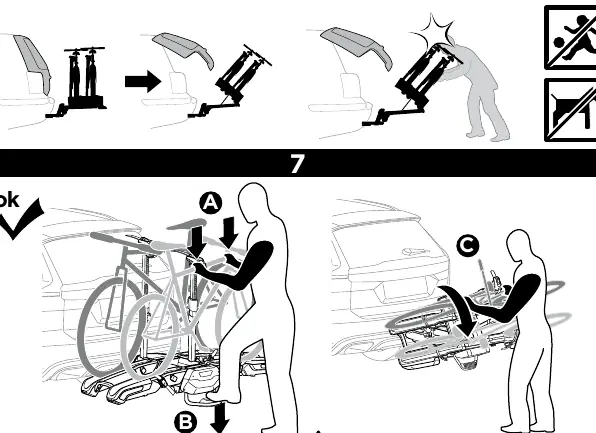

Bagażnik posiada funkcję uchylania, która umożliwia dostęp do bagażnika samochodu bez konieczności zdejmowania rowerów. Aby skorzystać z tej funkcji, należy użyć dźwigni zwalniającej, trzymając jednocześnie bagażnik, aby kontrolować jego ruch. Po zakończeniu użytkowania bagażnik można złożyć do kompaktowych rozmiarów w celu łatwego przechowywania.
Konserwacja i bezpieczeństwo
Regularnie sprawdzaj stan techniczny bagażnika, w tym dokręcenie śrub i stan pasków mocujących. W przypadku uszkodzeń lub zużycia elementów, należy je wymienić na oryginalne części zamienne Thule. Nie używaj bagażnika w sposób niezgodny z instrukcją, co mogłoby prowadzić do poważnych obrażeń lub uszkodzenia mienia.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Bagażnik nie pasuje do haka
Upewnij się, że hak holowniczy ma rozmiar powyżej 38 mm (1.5"). Mniejsze haki nie są kompatybilne.
Rower jest niestabilny
Sprawdź, czy paski kół są mocno zaciśnięte, a ramię mocujące ramę jest poprawnie zablokowane.
Trudności z uchyleniem bagażnika
Upewnij się, że rowery są poprawnie zamocowane i nie blokują mechanizmu. Użyj dźwigni zwalniającej, kontrolując ciężar bagażnika.
Przed użyciem
- Sprawdź, czy hak holowniczy ma rozmiar powyżej 38 mm (1.5").
- Upewnij się, że całkowita waga rowerów nie przekracza 64 kg.
- Sprawdź, czy opony rowerów nie przekraczają 3" szerokości (lub 5" z opcjonalnymi paskami).
- Dokręć wszystkie elementy mocujące z siłą 10 Nm.
- Sprawdź, czy bagażnik jest zablokowany na haku kluczem.
Parametry w praktyce
- Maksymalne obciążenie
- 64 kg łącznie (maks. 34 kg na jeden rower).
- Moment dokręcania
- 10 Nm (7.5 lb ft) dla bezpiecznego montażu.
- Kompatybilność kół
- Obsługuje koła od 16" do 29".
- Maksymalny rozstaw osi
- 53 cale (134 cm).
Ilustracje i schematy
- Montaż na haku: Wsuń bagażnik w gniazdo, aż usłyszysz kliknięcie.
- Uchylanie: Użyj dźwigni, aby przechylić bagażnik i uzyskać dostęp do bagażnika auta.
- Zabezpieczenie: Użyj klucza, aby zablokować bagażnik na haku.
Zgodność modelu
- Wymaga haka o rozmiarze powyżej 1.5" (38 mm).
- Standardowe paski kół obsługują opony do 3". Dla opon do 5" wymagane są paski Thule XXL Fatbike (9851).
