Instrukcja obsługi bagażnika rowerowego Thule EasyFold XT F 2-bike 9655

Najważniejsze informacje

Thule EasyFold XT F 2-bike (model 9655) to bagażnik rowerowy przeznaczony do montażu na haku holowniczym typu FIX4BIKE. Przed użyciem należy upewnić się, że hak holowniczy jest kompatybilny z systemem FIX4BIKE. Bagażnik posiada funkcję odchylania, umożliwiającą dostęp do bagażnika samochodu, oraz możliwość złożenia w celu łatwego przechowywania.

Bezpieczeństwo i symbole

Instrukcja zawiera standardowe symbole ostrzegawcze:

• OSTRZEŻENIE: Sytuacja potencjalnie niebezpieczna, która może prowadzić do śmierci lub poważnych obrażeń.
• PRZESTROGA: Sytuacja niebezpieczna, która może prowadzić do niewielkich lub umiarkowanych obrażeń.
• DZIAŁANIE OBOWIĄZKOWE: Instrukcje, których należy przestrzegać, aby uniknąć ryzyka obrażeń i uszkodzenia sprzętu.
• UWAGA: Wskazówki dotyczące ochrony produktu przed uszkodzeniem.

Montaż na haku holowniczym

Montaż bagażnika na haku typu FIX4BIKE odbywa się w następujących krokach:

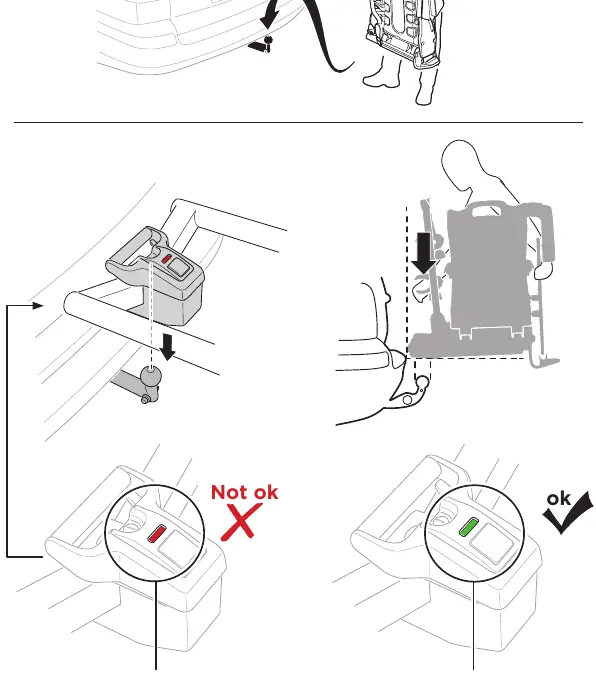

1. Umieść bagażnik na kuli haka holowniczego.
2. Zablokuj mechanizm, upewniając się, że wskaźnik blokady zmienił kolor na zielony.

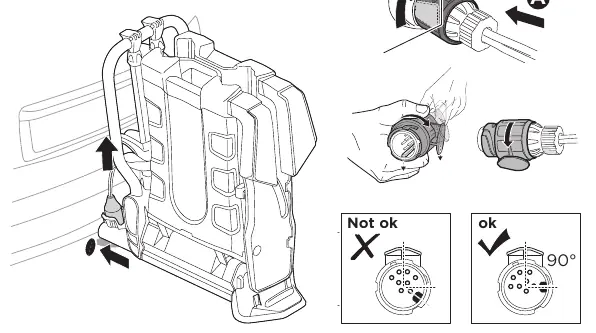

3. Podłącz wtyczkę zasilania oświetlenia do gniazda w samochodzie.
4. Rozłóż bagażnik do pozycji roboczej.
5. Zabezpiecz bagażnik kluczykiem.

Załadunek rowerów

Podczas załadunku rowerów należy przestrzegać limitów wagowych:

• Maksymalna waga jednego roweru wynosi 30 kg.
• Całkowite obciążenie zależy od dopuszczalnego nacisku na kulę haka holowniczego (sprawdź tabliczkę znamionową haka).
• W przypadku ram karbonowych należy użyć ochraniacza ramy Thule Carbon Frame Protector (984), aby uniknąć uszkodzeń.

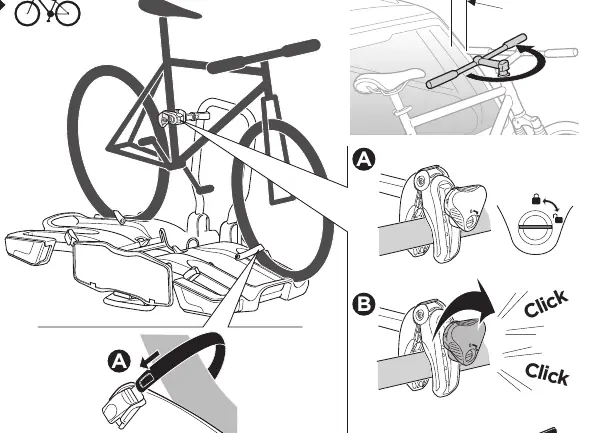

• Rowery mocuje się za pomocą uchwytów ramy oraz pasków do kół.

Funkcja odchylania

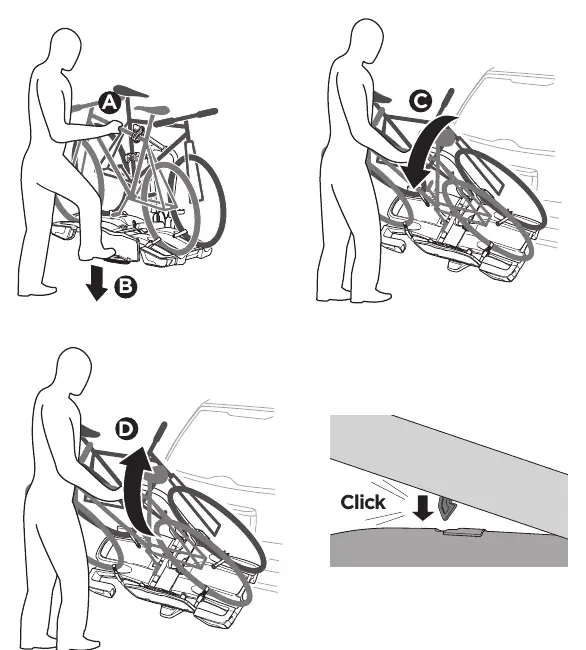

Bagażnik wyposażony jest w mechanizm odchylania, który pozwala na dostęp do bagażnika samochodu bez konieczności zdejmowania rowerów. Należy zachować ostrożność podczas odchylania, upewniając się, że w pobliżu nie znajdują się dzieci ani zwierzęta.

Konserwacja i wymiana żarówek

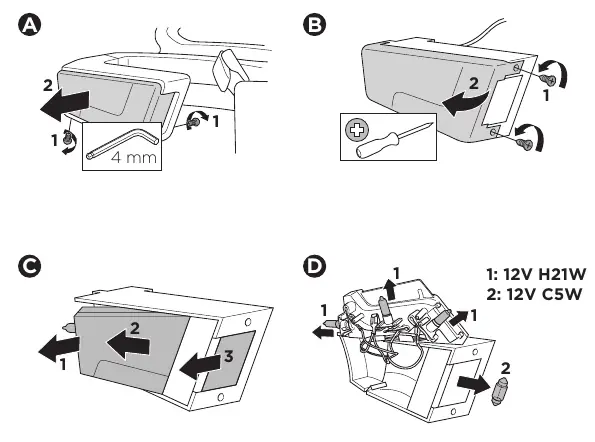

W przypadku konieczności wymiany żarówek w lampach bagażnika:

• Użyj klucza imbusowego 4 mm do odkręcenia śrub obudowy lampy.
• Wymień żarówkę na odpowiedni typ (1: 12V H21W, 2: 12V C5W).
• Złóż obudowę w odwrotnej kolejności.

Akcesoria

Dostępne są dodatkowe akcesoria, takie jak rampa załadowcza (9334), adaptery do kół (9772), trzecie światło stopu (9904) oraz torba transportowa (9311).
