Instrukcja obsługi bagażnika rowerowego Saris SuperClamp 2-Bike + Cargo
Szybki przewodnik po montażu i obsłudze bagażnika rowerowego Saris SuperClamp 2-Bike + Cargo. Dowiedz się, jak bezpiecznie zamontować bagażnik na haku, załadować rowery, zabezpieczyć je oraz korzystać z funkcji uchylania i przechowywania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bagażnik Saris SuperClamp 2-Bike + Cargo jest przeznaczony do montażu na haku 2-calowym. Pozwala na przewóz dwóch rowerów o wadze do 16 kg każdy oraz dodatkowego ładunku do 54 kg. str. 4
Najważniejsze czynności
- Montaż bagażnika na haku str. 6
- Ładowanie rowerów str. 10, 11, 12
- Uchylanie bagażnika (dostęp do bagażnika auta) str. 15
Problemy i rozwiązania
Paski mocujące koła są zużyte
Wymień paski przy pierwszych oznakach zużycia. Części zamienne dostępne u dealera Saris.
str. 20Konserwacja i reset
- Regularna konserwacja (co 90 dni) str. 22
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max waga roweru | 16 kg | Maksymalna waga jednego roweru | str. 4, 19 |
| Max ładunek | 54 kg | Maksymalna waga dodatkowego ładunku | str. 4, 19 |
Gdzie szukać w PDF
- Specyfikacja str. 4
- Obsługa (ładowanie) str. 10, 11, 12, 13
- Konserwacja str. 22
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

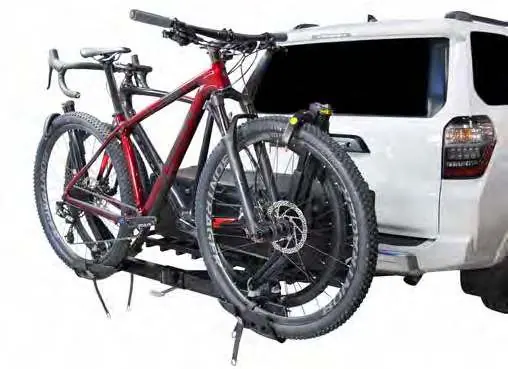

Bagażnik Saris SuperClamp 2-Bike + Cargo jest przeznaczony do montażu na haku holowniczym o średnicy 2 cali. Urządzenie pozwala na przewóz dwóch rowerów oraz dodatkowego ładunku. Maksymalna waga jednego roweru wynosi 16 kg (35 lbs), a maksymalna ładowność platformy to 54 kg (120 lbs). Przed użyciem należy upewnić się, że pojazd jest kompatybilny z bagażnikiem, korzystając z oficjalnego przewodnika Saris.
Montaż bagażnika
Do montażu potrzebne będą: klucz nastawny lub klucze 19 mm i 17 mm, oraz klucze imbusowe 6 mm i 8 mm. Proces instalacji obejmuje:
- Włożenie zaczepu (hitchtite) do odbiornika haka i wyrównanie otworów.
- Zabezpieczenie bagażnika za pomocą dołączonego sworznia i zamka.
- Przykręcenie wsporników i płyty czołowej do belki i odbiornika zgodnie z instrukcją, używając odpowiednich śrub i nakrętek.
- Zamontowanie zewnętrznych tacek na koła (tacka z białymi odblaskami powinna znajdować się po stronie pasażera, skierowana na zewnątrz).
Ładowanie rowerów
Podczas ładowania rowerów należy przestrzegać następujących zasad:
- Najcięższy rower powinien być umieszczony najbliżej pojazdu.
- Naciśnij przycisk na górze ramienia, aby je otworzyć, a następnie przesuń hak w górę.
- Po umieszczeniu roweru, dociśnij haki do opon, aż usłyszysz kliknięcie.
- Zabezpiecz koła za pomocą pasków.
- Użyj wbudowanego kabla z zamkiem, aby zabezpieczyć rowery przed kradzieżą.
- Upewnij się, że ramiona bagażnika są ustawione w pozycjach "10:00" i "2:00" i nie dotykają ramy roweru.
Funkcje dodatkowe
- Dostęp do bagażnika (Hatch Access): Aby uzyskać dostęp do bagażnika samochodu, wyjmij sworzeń z linką u podstawy bagażnika, naciśnij uchwyt i przechyl bagażnik. Pamiętaj, aby przytrzymać rowery drugą ręką.
- Przechowywanie: Bagażnik można złożyć do pozycji pionowej, naciskając uchwyt i podnosząc go w stronę pojazdu, aż usłyszysz kliknięcie.
Konserwacja
Regularna konserwacja zapewnia długą żywotność produktu:
- Po każdym użyciu: przetrzyj stopy bagażnika, sprawdź paski pod kątem zużycia, sprawdź kołyski na rowery i dokręć luźne śruby.
- Co 90 dni: umyj bagażnik wodą z łagodnym mydłem, nasmaruj zamki (używając smaru na bazie oleju, nie WD-40), nasmaruj gwinty śrub haka i sprawdź lakier pod kątem zadrapań.
Informacje o producencie
Saris
Praktyczna pomoc
Typowe problemy
Bagażnik nie pasuje do haka
Upewnij się, że używasz haka o średnicy 2 cali. Bagażnik nie jest przeznaczony do innych rozmiarów.
Rower jest niestabilny podczas jazdy
Sprawdź, czy paski są mocno zaciśnięte, a najcięższy rower znajduje się najbliżej pojazdu. Upewnij się, że haki są dociśnięte do opon.
Trudności z przechyleniem bagażnika
Upewnij się, że sworzeń zabezpieczający u podstawy został całkowicie wyjęty przed naciśnięciem uchwytu.
Przed użyciem
- Sprawdź, czy wszystkie śruby są dokręcone.
- Upewnij się, że opony rowerów są napompowane.
- Sprawdź, czy bagażnik jest stabilnie zamocowany w haku.
- Usuń luźne elementy z roweru (foteliki, koszyki, pompki).
- Sprawdź stan pasków mocujących koła.
Parametry w praktyce
- Max waga roweru
- Maksymalna waga jednego roweru: 16 kg (35 lbs).
- Kompatybilność haka
- Wymagany odbiornik haka o średnicy 2 cali.
Ilustracje i schematy
- Strona 6: Montaż bagażnika na haku.

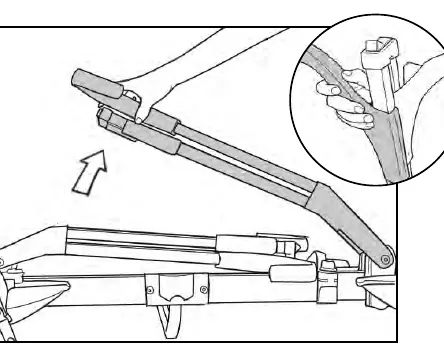

- Strona 10: Obsługa ramion i haków do ładowania rowerów.

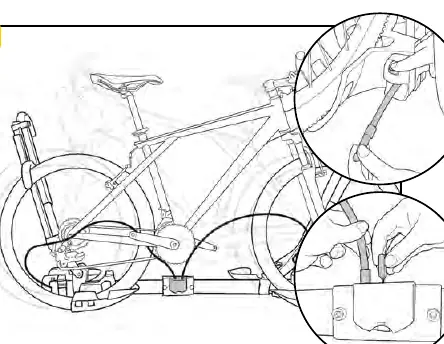

- Strona 13: Sposób blokowania rowerów za pomocą kabla.

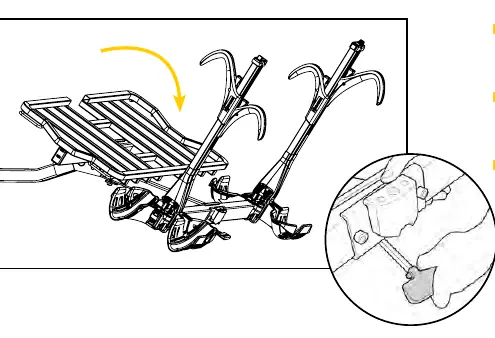

- Strona 15: Mechanizm uchylania bagażnika (Hatch Access).

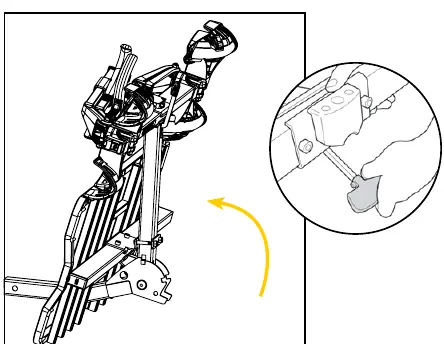

- Strona 18: Składanie bagażnika do pozycji pionowej.
Zgodność modelu
- Nie montować na przyczepach ani pojazdach kempingowych (w tym klasy B).
- Nie używać z rowerami typu tandem lub poziomymi.
- Przed użyciem sprawdź oficjalny przewodnik dopasowania Saris (Saris Fit Guide).
