Niniejsza instrukcja dotyczy montażu i podłączenia elektrycznego zestawu silnika 12V do markizy Thule Omnistor 6300. Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Niewłaściwe podłączenie może skutkować utratą gwarancji.
Montaż silnika

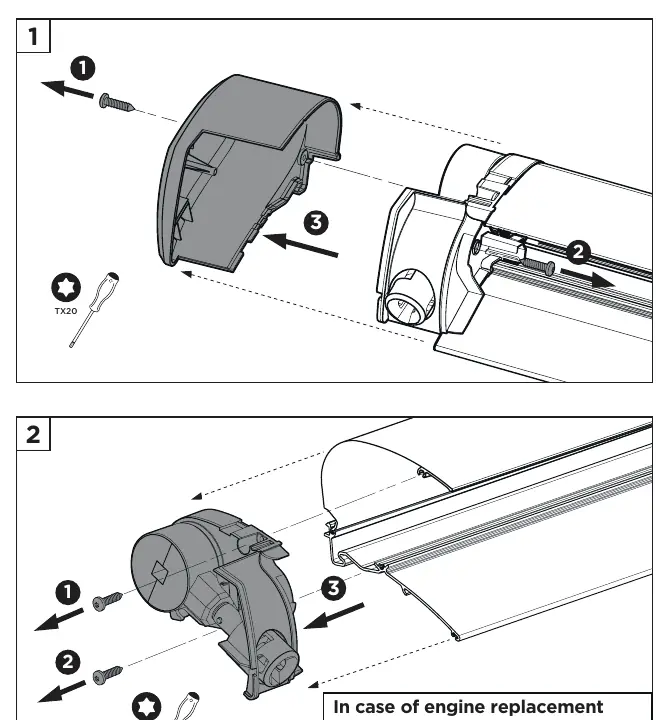

Proces montażu obejmuje demontaż oryginalnej zaślepki końcowej markizy i instalację jednostki silnikowej. Użyj klucza TX20 do odkręcenia śrub mocujących. Upewnij się, że silnik jest stabilnie osadzony przed dokręceniem.

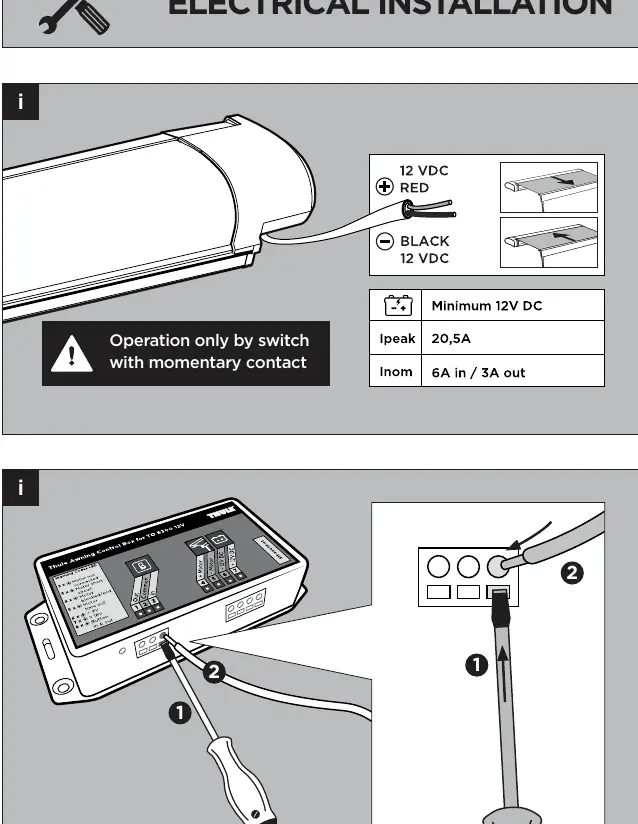

Instalacja elektryczna
Prawidłowe podłączenie elektryczne jest kluczowe dla działania systemu:
- Zasilanie: Zaleca się podłączenie do akumulatora dodatkowego pojazdu, a nie akumulatora rozruchowego.
- Bezpiecznik: Wymagane jest zastosowanie bezpiecznika 20A na przewodzie dodatnim (+).
- Okablowanie: Minimalny przekrój przewodów to 2,5mm². W przypadku długich tras (powyżej 10m) zaleca się użycie przewodów o przekroju 4mm², aby uniknąć spadków napięcia poniżej 9V.
- Przełącznik: Wymagany jest przełącznik monostabilny (ON)-OFF-(ON).
- Podłączenie do stacyjki: Zaleca się podłączenie przez przekaźnik, aby uniemożliwić otwarcie markizy, gdy zapłon pojazdu jest włączony.
Ręczne sterowanie awaryjne

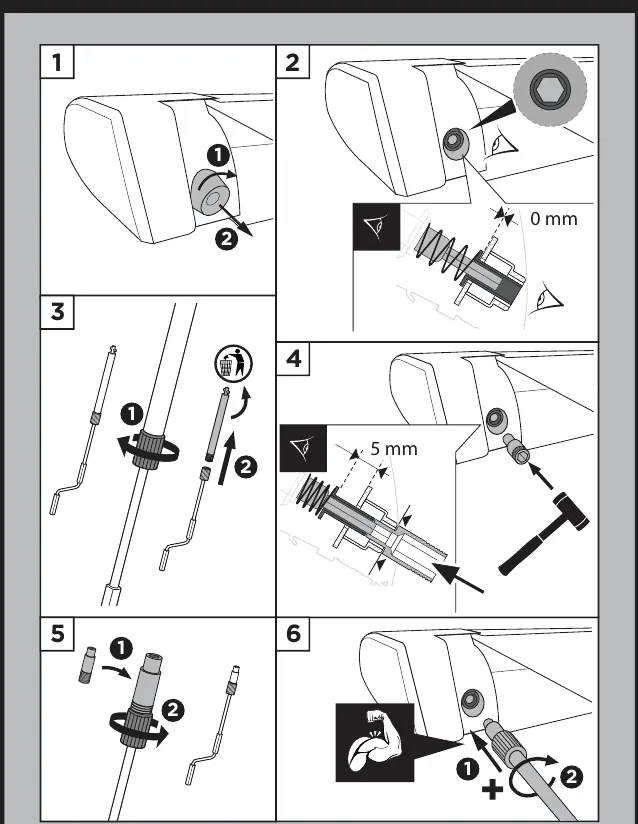

W przypadku awarii zasilania lub silnika, markizę można obsługiwać ręcznie. Instrukcja zawiera procedurę odblokowania silnika za pomocą odpowiedniego narzędzia, co pozwala na zwinięcie lub rozwinięcie markizy korbą.
Wskazówki montażowe i bezpieczeństwo
- Przed wierceniem upewnij się, że wewnątrz ściany nie znajdują się przewody elektryczne ani przewody gazowe.
- Do uszczelnienia otworów montażowych użyj silikonu bezkwasowego lub kleju SIKA 252.
- Markiza jest osłoną przeciwsłoneczną, a nie ochroną przed trudnymi warunkami pogodowymi. Należy ją zwinąć w przypadku silnego wiatru, opadów śniegu lub ulewnego deszczu.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Silnik nie działa lub zatrzymuje się
Sprawdź napięcie na silniku (musi wynosić min. 9V przy obciążeniu 20A). Jeśli jest niższe, użyj grubszych przewodów (4mm²).
Markiza otwiera się podczas jazdy
Sprawdź podłączenie do stacyjki pojazdu. Markiza musi być zablokowana, gdy zapłon jest włączony.
Bezpiecznik przepala się
Sprawdź, czy nie ma zwarcia w instalacji i czy użyto bezpiecznika o właściwej wartości (20A).
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany (min. 12V).
- Upewnij się, że użyto bezpiecznika 20A na przewodzie zasilającym.
- Zweryfikuj, czy przełącznik jest typu monostabilnego.
- Sprawdź, czy wszystkie połączenia elektryczne są szczelne i zabezpieczone.
- Upewnij się, że markiza jest zamknięta przed uruchomieniem pojazdu.
Ilustracje i schematy

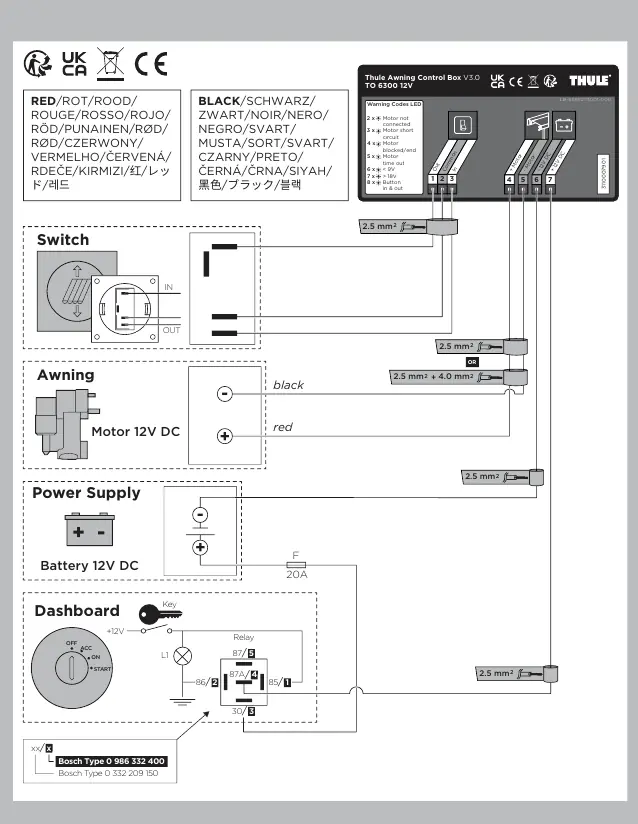

- Schemat pokazuje podłączenie silnika do skrzynki sterowniczej (zaciski 4 i 5).
- Schemat połączenia przełącznika (zaciski 1, 2, 3).
- Schemat podłączenia zasilania (zaciski 6 i 7) z bezpiecznikiem 20A.
- Schemat podłączenia przekaźnika do stacyjki pojazdu.
Zgodność modelu
- Zestaw przeznaczony wyłącznie do markiz Thule Omnistor 6300.
