Instrukcja obsługi stopnia wysuwanego Thule Slide Out G2 12V
Szybki przewodnik po instalacji i obsłudze elektrycznego stopnia wysuwanego Thule Slide Out G2 12V. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie 12V oraz przeprowadzić konserwację i ręczne zwalnianie mechanizmu w razie...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Thule Slide Out G2 12V to elektrycznie wysuwany stopień przeznaczony do pojazdów kempingowych. Urządzenie wymaga zasilania 12V DC i powinno być instalowane zgodnie z normami EN 1645-1 oraz EN 1646-1. Kluczowe jest zapewnienie odpowiedniego zabezpieczenia elektrycznego (bezpiecznik 20A) oraz poprawne podłączenie przewodów, aby uniknąć uszkodzenia silnika.
Zawartość zestawu i narzędzia

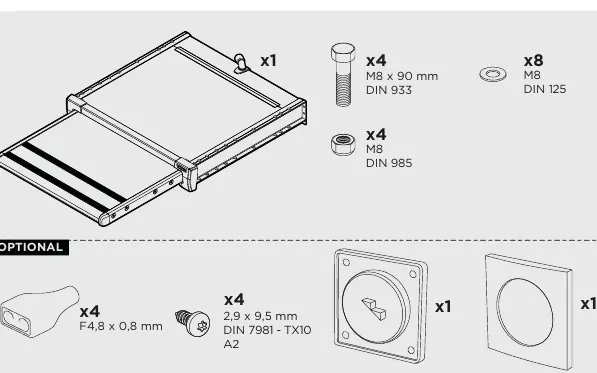

Zestaw zawiera stopień oraz elementy montażowe (śruby M8x90, nakrętki M8, podkładki). Do instalacji wymagane są następujące narzędzia:
- Klucz płaski lub nasadowy nr 13
- Wiertarka
- Wiertło 9 mm
- Wiertło otworowe 48 mm (dla opcjonalnego przełącznika)
- Wkrętak typu TX10
Instalacja

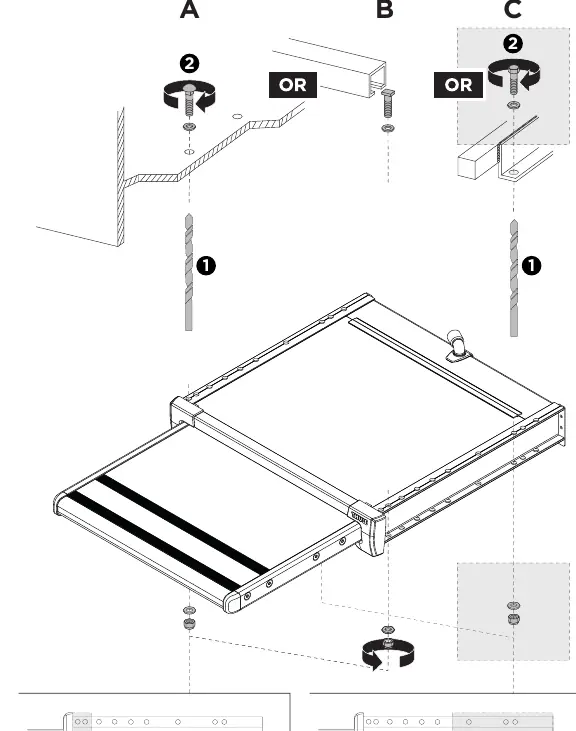

Montaż stopnia odbywa się poprzez przykręcenie ramy do podwozia pojazdu. Należy upewnić się, że stopień ma wystarczającą przestrzeń do wysunięcia (zgodnie z wymiarami podanymi w instrukcji). Śruby M8 muszą być dokręcone z odpowiednią siłą, a konstrukcja musi być stabilna.
Instalacja elektryczna

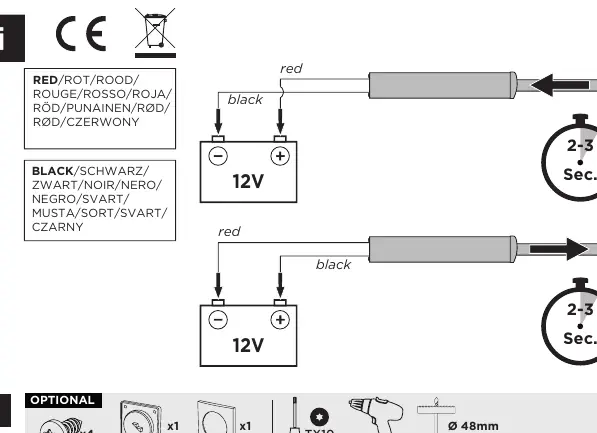

Stopień wymaga podłączenia do instalacji 12V pojazdu. Czerwony przewód należy podłączyć do bieguna dodatniego (+), a czarny do ujemnego (-). Instrukcja zawiera schematy podłączenia dla standardowej konfiguracji z lampką ostrzegawczą (lub brzęczykiem) oraz opcjonalnego przekaźnika (308200) umożliwiającego automatyczne chowanie stopnia po uruchomieniu silnika.
Obsługa
Stopień obsługiwany jest za pomocą przełącznika. Należy przytrzymać przycisk przez 2-3 sekundy, aby w pełni wysunąć lub schować stopień. Nie należy wymuszać ruchu stopnia ręcznie podczas pracy silnika elektrycznego.
Konserwacja i ręczne zwalnianie

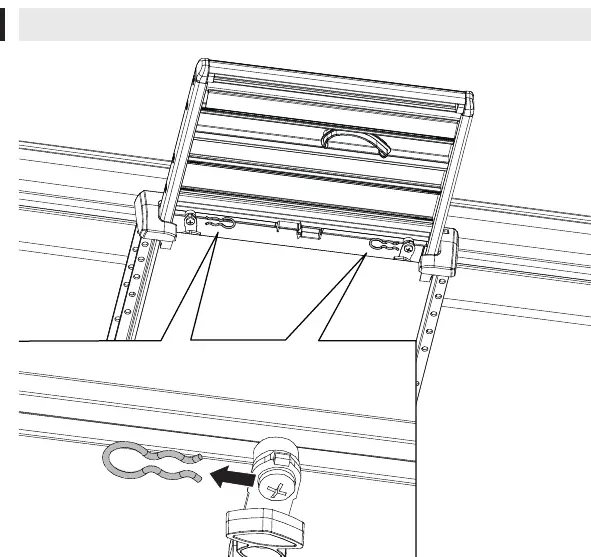

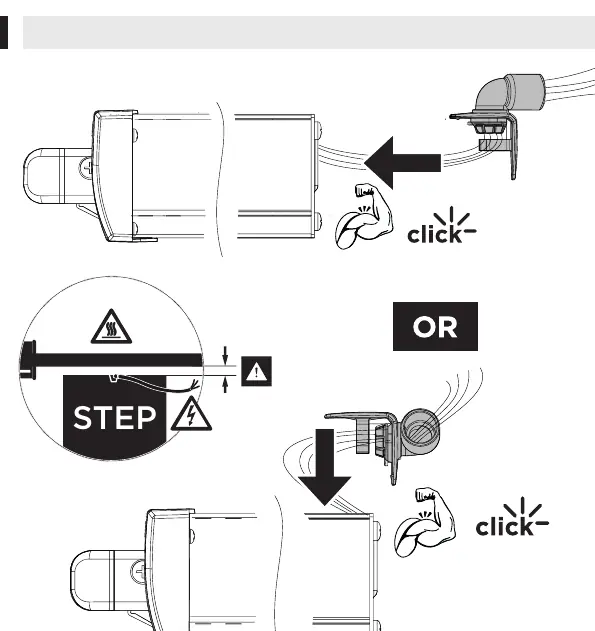

Regularna konserwacja obejmuje czyszczenie mechanizmu z brudu i błota. W przypadku awarii zasilania lub zablokowania mechanizmu, możliwe jest ręczne zwolnienie stopnia. Procedura polega na odłączeniu mechanizmu blokującego (zgodnie z rysunkami w sekcji Manual Release), co pozwala na ręczne wsunięcie lub wysunięcie stopnia.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Stopień nie wysuwa się lub nie chowa
Sprawdź zasilanie 12V, bezpiecznik 20A oraz czy przewody nie są uszkodzone. Jeśli zasilanie jest sprawne, użyj procedury ręcznego zwalniania.
Stopień zablokowany
Użyj procedury ręcznego zwalniania (Manual Release), aby odblokować mechanizm i ręcznie ustawić stopień w żądanej pozycji.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 12V DC.
- Upewnij się, że w obwodzie zainstalowano bezpiecznik 20A.
- Sprawdź, czy wszystkie połączenia elektryczne są solidne i zabezpieczone.
- Upewnij się, że stopień ma wolną przestrzeń do wysunięcia (brak przeszkód).
- Sprawdź, czy śruby montażowe są dokręcone.
Parametry w praktyce
- Bezpiecznik 20A
- Zalecane zabezpieczenie obwodu elektrycznego stopnia.
Ilustracje i schematy
- Schemat elektryczny pokazuje podłączenie silnika (M), przełącznika (S1) oraz zasilania 12V.
- Instrukcja montażu zawiera schematy wiercenia otworów i mocowania stopnia do podwozia.
Zgodność modelu
- Zgodny z normami EN 1645-1 oraz EN 1646-1.
- Opcjonalny przekaźnik (308200) umożliwia automatyczne chowanie stopnia.
