Instrukcja obsługi markizy Thule CROWN 5200 TH 12V

Kompletny przewodnik po instalacji i obsłudze markizy Thule CROWN 5200 TH 12V. Dowiedz się, jak poprawnie podłączyć zasilanie, zamontować urządzenie oraz korzystać z funkcji otwierania, zamykania i awaryjnego sterowania ręcznego.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia elektrycznego 12V Strona 3 Regulacja kąta nachylenia markizy Strona 5

Najważniejsze informacje

Markiza Thule CROWN 5200 TH 12V jest urządzeniem zasilanym napięciem 12V DC. Do poprawnego działania wymagane jest użycie przełącznika chwilowego (momentary switch). Urządzenie wymaga zasilania o napięciu minimum 11V DC. Należy przestrzegać zaleceń dotyczących obciążenia elektrycznego oraz procedur bezpieczeństwa podczas montażu i użytkowania.

Instalacja elektryczna

Podłączenie elektryczne musi być wykonane zgodnie z poniższymi wytycznymi:

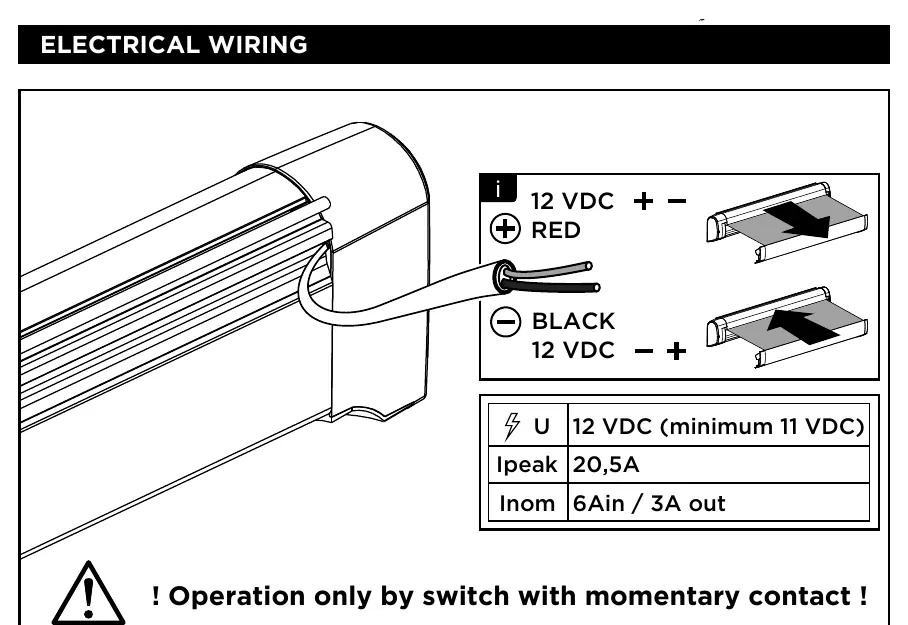

Schemat podłączenia elektrycznego 12V
Schemat podłączenia elektrycznego 12V
  • Zasilanie: 12V DC (minimum 11V).
  • Przewody: Czerwony przewód (+) do bieguna dodatniego, czarny przewód (-) do bieguna ujemnego.
  • Wymagania: Obsługa wyłącznie za pomocą przełącznika chwilowego.
  • Parametry elektryczne: Prąd szczytowy (Ipeak) wynosi 20,5A. Prąd nominalny (Inom) wynosi 6A przy wsuwaniu i 3A przy wysuwaniu.

Montaż

Montaż markizy wymaga precyzyjnego umieszczenia wsporników na ścianie pojazdu. Należy użyć odpowiednich śrub (DIN 7981 4,2x25 oraz DIN 7982 4,2x25) oraz uszczelnić otwory neutralnym silikonem, aby zapobiec przedostawaniu się wilgoci. Upewnij się, że wsporniki są zamontowane stabilnie i zgodnie z instrukcją.

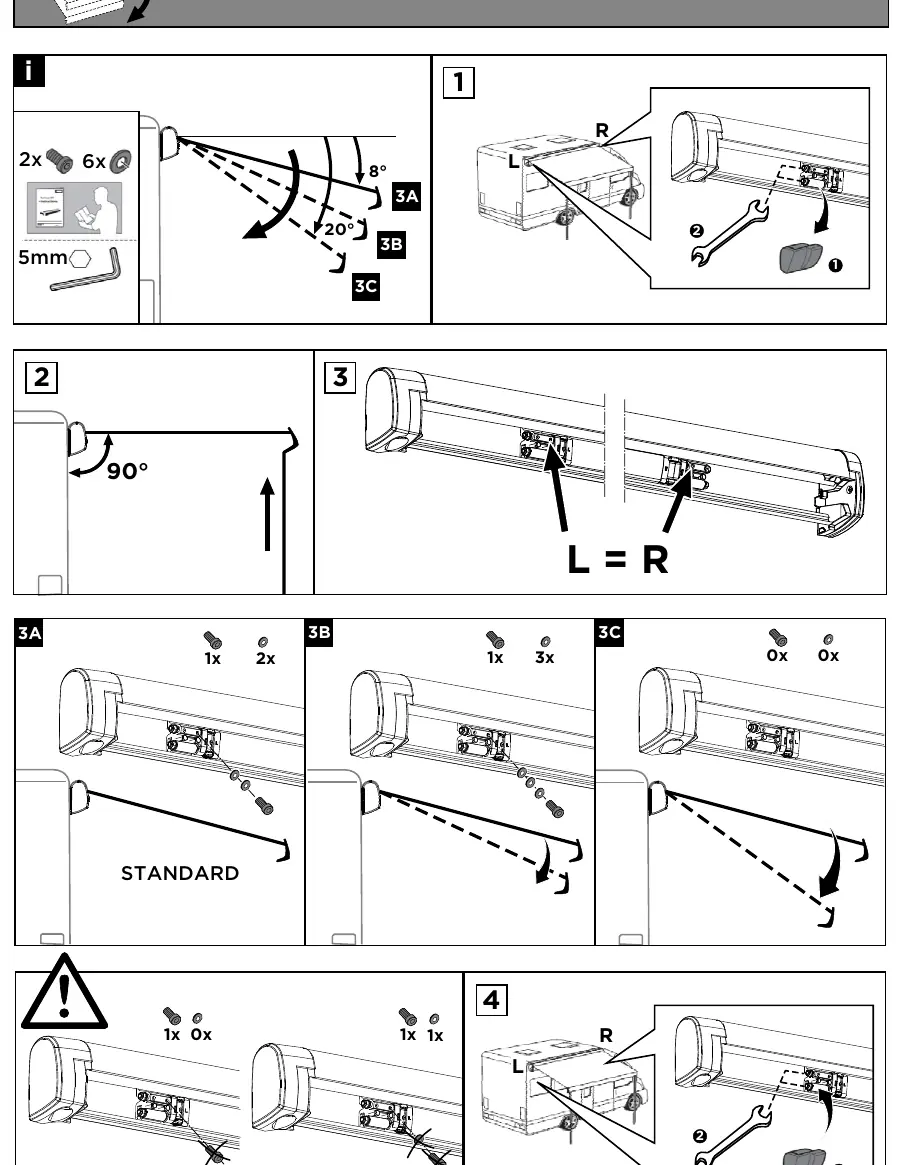

Regulacja kąta nachylenia markizy
Regulacja kąta nachylenia markizy

Obsługa markizy

Markiza obsługiwana jest za pomocą przełącznika elektrycznego. Podczas otwierania i zamykania należy przestrzegać następujących zasad:

  • Otwieranie: Użyj przełącznika, aby wysunąć markizę. Podczas wysuwania należy zachować ostrożność.
  • Zamykanie: Użyj przełącznika, aby wsunąć markizę.
  • Napinanie: Po wysunięciu markizy należy odpowiednio napiąć poszycie zgodnie z instrukcją, aby uniknąć zagnieceń i zapewnić stabilność.

Obsługa ręczna (Manual Override)

W przypadku awarii zasilania lub awarii silnika, markizę można obsługiwać ręcznie:

  1. Zdejmij zaślepkę ochronną z mechanizmu markizy za pomocą śrubokręta.
  2. Włóż odpowiednie narzędzie do obsługi ręcznej w otwór mechanizmu.
  3. Obracaj narzędziem, aby ręcznie wysunąć lub wsunąć markizę.

Informacje o producencie

Thule

Profil marki
Strona producenta https://www.thule.com Wsparcie https://www.thule.com/en-us/support Manuale producenta https://www.thule.com/en-us/support

Praktyczna pomoc

Typowe problemy

Markiza nie reaguje na przełącznik

Sprawdź, czy napięcie zasilania wynosi co najmniej 11V DC. Upewnij się, że używasz przełącznika chwilowego i sprawdź poprawność połączeń przewodów (czerwony +, czarny -).

Markiza nie wysuwa się płynnie

Sprawdź, czy nie ma przeszkód na drodze markizy oraz czy poszycie nie jest zablokowane. W razie potrzeby użyj procedury obsługi ręcznej.

Przed użyciem

  • Sprawdź, czy napięcie zasilania wynosi 12V DC (min. 11V).
  • Upewnij się, że zainstalowano przełącznik chwilowy.
  • Sprawdź, czy wszystkie śruby montażowe są dokręcone.
  • Upewnij się, że otwory montażowe zostały uszczelnione silikonem.

Ilustracje i schematy

  • Schemat elektryczny pokazuje polaryzację przewodów: czerwony do plusa, czarny do minusa.
  • Instrukcja montażu ilustruje proces wiercenia i uszczelniania silikonem.

Zgodność modelu

  • Wymaga zasilania 12V DC.
  • Wymaga przełącznika typu 'momentary contact'.
