Instrukcja obsługi stopnia elektrycznego Thule Single Step V15
Szybki przewodnik po instalacji i obsłudze stopnia elektrycznego Thule Single Step V15. Dowiedz się, jak zamontować stopień, podłączyć instalację elektryczną oraz jak obsługiwać urządzenie w trybie automatycznym i ręcznym.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Thule Single Step V15 to elektrycznie wysuwany stopień przeznaczony do montażu w pojazdach kempingowych. Kluczowe ostrzeżenie: Nigdy nie należy rozpoczynać jazdy, gdy stopień jest wysunięty. Przed uruchomieniem pojazdu należy upewnić się, że stopień jest całkowicie schowany. Urządzenie wymaga zasilania 12V DC i powinno być zabezpieczone bezpiecznikiem 20A.
Zawartość zestawu i narzędzia
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu:
- Śruby M8 x 50 mm (6 szt.)
- Podkładki M8 DIN 125 (12 szt.)
- Nakrętki samokontrujące M8 DIN 985 (6 szt.)
- Wkręty montażowe (4 szt. F4,8x0,8 mm oraz 4 szt. 2,9x9,5 mm)
- Przełącznik sterujący oraz ramka
Niezbędne narzędzia: klucz nr 13, wiertarka z wiertłami 9 mm i 48 mm (otwornica), śrubokręt typu TX10.
Instalacja mechaniczna

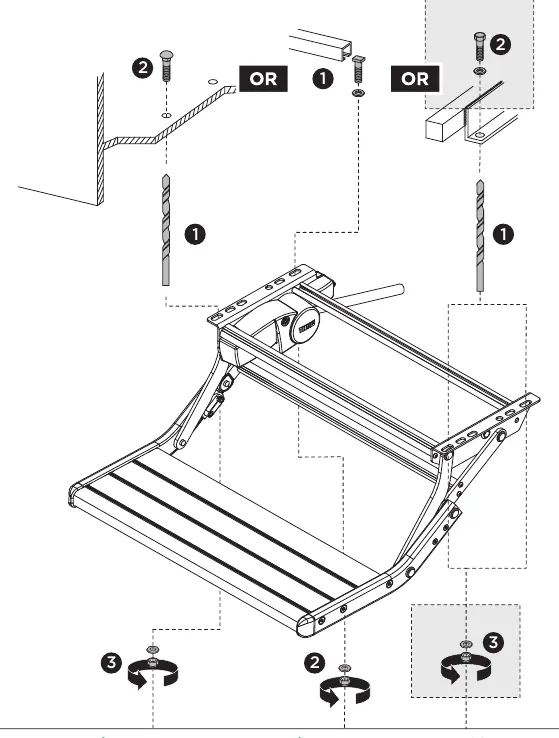

Montaż stopnia wymaga stabilnego podłoża pod pojazdem. Należy wywiercić otwory montażowe zgodnie z wymiarami podanymi w instrukcji (rozstawy śrub 97/224/42 mm). Stopień musi być zamontowany w sposób zapewniający swobodny ruch mechanizmu. Po przykręceniu konstrukcji do podwozia, należy upewnić się, że wszystkie połączenia śrubowe są dokręcone i zabezpieczone nakrętkami samokontrującymi.
Instalacja elektryczna
Instalacja wymaga podłączenia do głównego akumulatora 12V DC. Wymagane jest użycie bezpiecznika 20A w obwodzie zasilania. Instrukcja przewiduje dwa warianty podłączenia:
- Standardowe: Podłączenie przełącznika sterującego (S1) do silnika stopnia (S2) oraz zasilania.
- Z automatycznym chowaniem: Wymaga zastosowania opcjonalnego przekaźnika (nr kat. 308200). W tym wariancie stopień automatycznie chowa się po uruchomieniu silnika pojazdu (podłączenie do stacyjki/zapłonu).
Kolory przewodów: pomarańczowy i fioletowy odpowiadają za kierunek pracy silnika (wysuwanie/chowanie).
Obsługa i zwalnianie ręczne

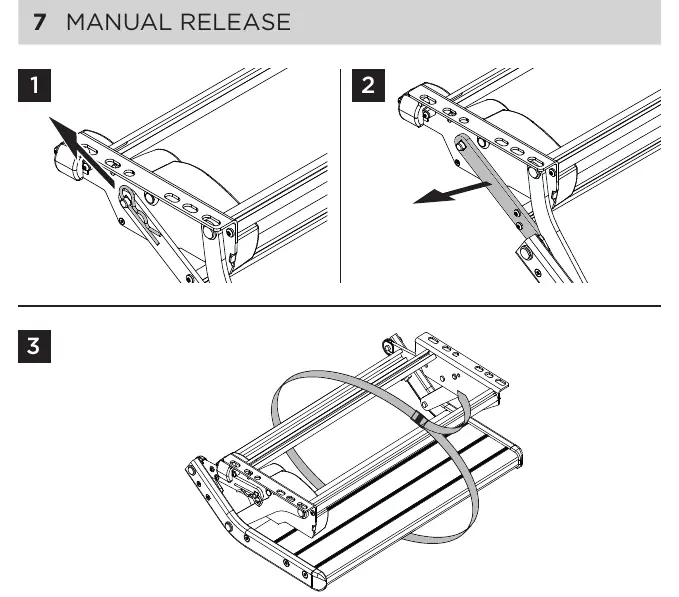

Aby wysunąć lub schować stopień, należy nacisnąć i przytrzymać przycisk sterujący przez około 2-3 sekundy. W przypadku awarii zasilania lub uszkodzenia silnika, możliwe jest ręczne zwolnienie mechanizmu. Należy odłączyć sprężynę lub mechanizm blokujący zgodnie z rysunkiem w sekcji "Manual Release", co pozwoli na ręczne wsunięcie lub wysunięcie stopnia.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Stopień nie chowa się po uruchomieniu silnika (wersja z przekaźnikiem)
Sprawdź bezpiecznik 20A, połączenie z przekaźnikiem oraz sygnał ze stacyjki (zacisk 15/50).
Silnik nie reaguje na przycisk
Sprawdź zasilanie 12V, stan bezpiecznika oraz poprawność połączeń przewodów pomarańczowego i fioletowego.
Przed użyciem
- Upewnij się, że stopień jest całkowicie schowany przed rozpoczęciem jazdy.
- Sprawdź, czy w obszarze wysuwania stopnia nie ma przeszkód.
- Zweryfikuj, czy bezpiecznik 20A jest sprawny.
- Upewnij się, że akumulator 12V jest naładowany.
Parametry w praktyce
- Wiertło montażowe
- 9 mm - średnica otworu dla śrub montażowych M8.
Ilustracje i schematy

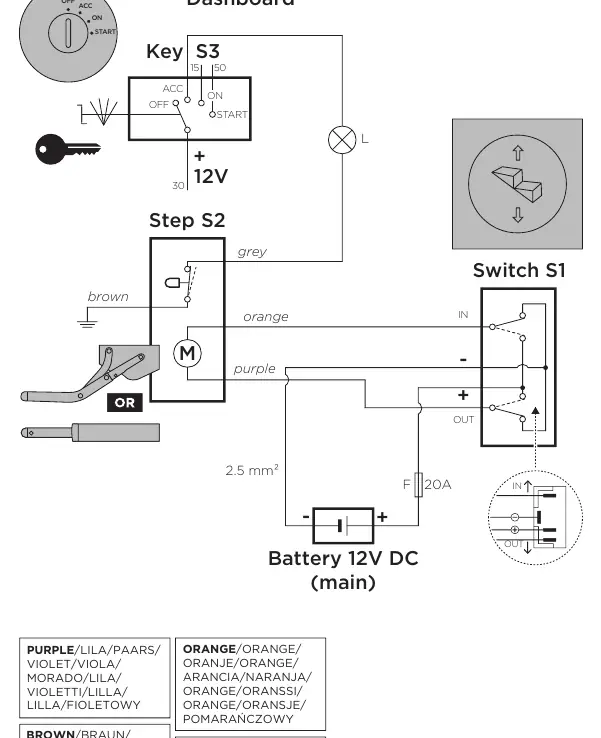

- Schemat elektryczny pokazuje połączenie silnika (M), przełącznika (S1) i akumulatora.
- Schemat z przekaźnikiem (308200) ilustruje automatyczne chowanie stopnia po włączeniu zapłonu.
Zgodność modelu
- Wymaga instalacji 12V DC.
- Opcjonalny przekaźnik 308200 jest niezbędny dla funkcji automatycznego chowania.
