Instrukcja obsługi i montażu stopnia elektrycznego Thule Double Step 12V
Szybki przewodnik po instalacji i obsłudze elektrycznego stopnia Thule Double Step 12V. Dowiedz się, jak zamontować, podłączyć elektrykę i konserwować urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi elektrycznego stopnia Thule Double Step 12V (modele 380, 440, 500). Urządzenie wymaga zasilania 12V DC i bezpiecznika 20A. Przed przystąpieniem do użytkowania upewnij się, że stopień jest wolny od przeszkód, a obszar wokół niego jest bezpieczny. Nie używaj myjek wysokociśnieniowych do czyszczenia mechanizmu.

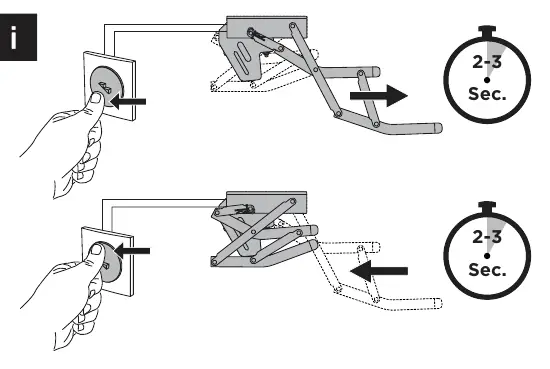

Obsługa stopnia
Aby wysunąć lub schować stopień, naciśnij i przytrzymaj przycisk sterujący przez około 2-3 sekundy. Upewnij się, że proces wysuwania lub chowania przebiega bez zakłóceń.
Konserwacja
Regularnie czyść stopień, aby zapewnić jego płynne działanie. Unikaj stosowania myjek ciśnieniowych, które mogą uszkodzić elementy mechaniczne lub elektryczne. Utrzymuj mechanizm w czystości, usuwając zanieczyszczenia, które mogą blokować ruch.

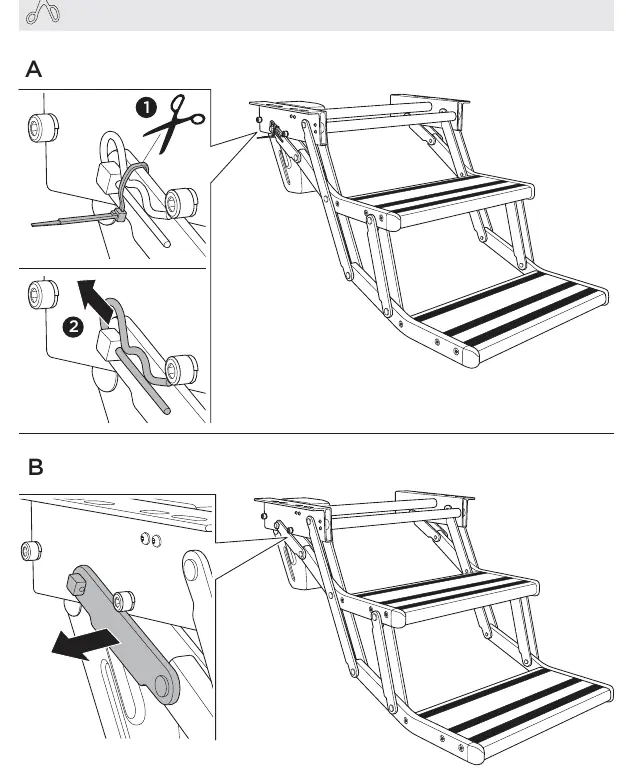

Ręczne zwalnianie blokady
W przypadku awarii zasilania lub zablokowania stopnia, możliwe jest jego ręczne złożenie:
- Odetnij opaskę zaciskową (zip tie) zabezpieczającą mechanizm.
- Zwolnij blokadę zgodnie z instrukcją (odciągnij dźwignię lub wyjmij sworzeń), aby umożliwić ręczne złożenie stopnia.

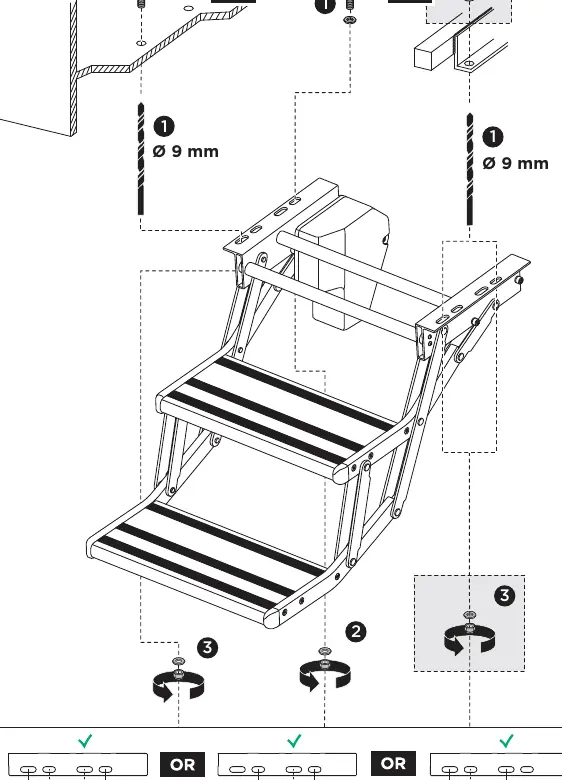

Instalacja i montaż

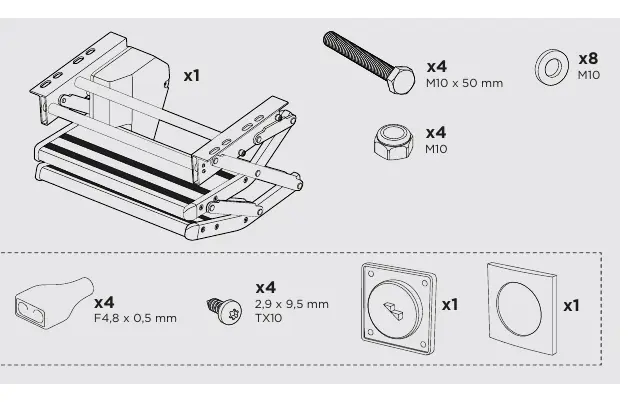

Do montażu wymagane są następujące narzędzia: klucz nr 13, wiertło 9mm, wiertło 48mm (do przełącznika), śrubokręt TX10 oraz wiertarka. Zestaw zawiera śruby M10, nakrętki oraz elementy montażowe przełącznika.
- Wybierz miejsce montażu zgodnie z wymiarami podanymi w instrukcji.
- Wywierć otwory montażowe o średnicy 9mm.
- Zamocuj stopień do podwozia pojazdu za pomocą dostarczonych śrub i nakrętek M10.

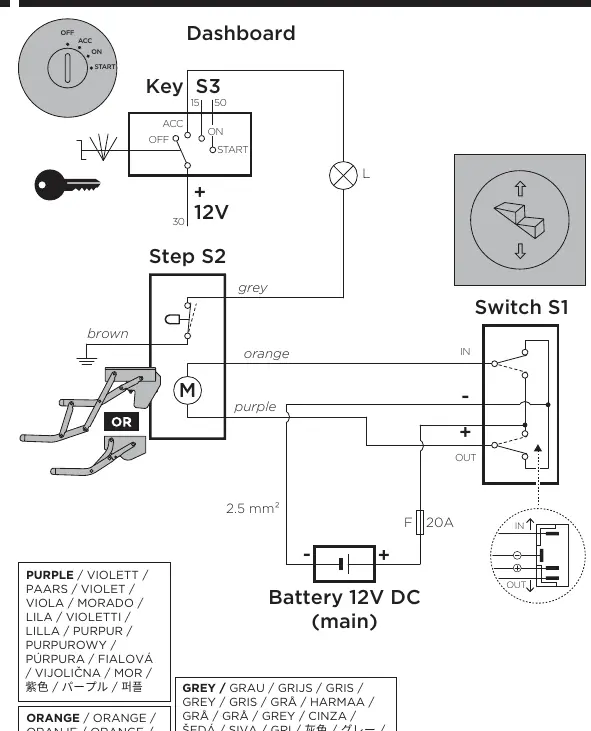

Instalacja elektryczna
Podłączenie elektryczne wymaga poprowadzenia przewodów do akumulatora 12V DC. W obwodzie należy zastosować bezpiecznik 20A. Schemat połączeń obejmuje przełącznik S1, silnik stopnia oraz opcjonalnie przekaźnik do automatycznego chowania stopnia. Kolory przewodów (pomarańczowy i fioletowy) muszą być podłączone zgodnie ze schematem, aby zapewnić prawidłowy kierunek pracy silnika.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Stopień nie wysuwa się lub nie chowa.
Sprawdź zasilanie 12V, stan bezpiecznika 20A oraz czy mechanizm nie jest zablokowany przez zanieczyszczenia lub przeszkody.
Konieczność ręcznego złożenia stopnia.
Odetnij opaskę zaciskową zabezpieczającą mechanizm i zwolnij blokadę zgodnie z sekcją 'Manual Release' w instrukcji.
Przed użyciem
- Sprawdź, czy stopień jest wolny od przeszkód.
- Upewnij się, że zasilanie 12V jest podłączone.
- Sprawdź, czy bezpiecznik 20A jest sprawny.
- Upewnij się, że przełącznik działa poprawnie.
Ilustracje i schematy
- Schemat elektryczny pokazuje podłączenie silnika do akumulatora 12V przez przełącznik S1.
- Instrukcja zawiera schemat podłączenia opcjonalnego przekaźnika (308200) dla funkcji automatycznego chowania.
Zgodność modelu
- Przeznaczony do montażu w pojazdach kempingowych.
- Wymaga zasilania 12V DC.
