Instrukcja montażu zestawu silnika Thule Omnistor Motor Kit 12V
Kompletny przewodnik instalacji i obsługi zestawu silnika 12V do markiz Thule Omnistor. Dowiedz się, jak poprawnie zamontować napęd, podłączyć instalację elektryczną oraz korzystać z trybu ręcznego w razie awarii zasilania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu silnika 12V do markiz Thule Omnistor (modele 301296 oraz 301298). Przed przystąpieniem do prac należy upewnić się, że zestaw jest kompatybilny z posiadaną markizą.
- Kompatybilność: Zestaw jest przeznaczony dla markiz o długości 3m, 3.5m, 4m, 4.5m oraz 5m. Nie jest kompatybilny z markizami o długości 1.9m, 2.3m oraz 2.6m.
- Wymagane narzędzia: Śrubokręt TX20, szczypce, nóż, młotek.
- Zasilanie: Instalacja wymaga zasilania 12V DC.
Montaż mechaniczny
Proces montażu polega na wymianie końcówki markizy na moduł silnika.

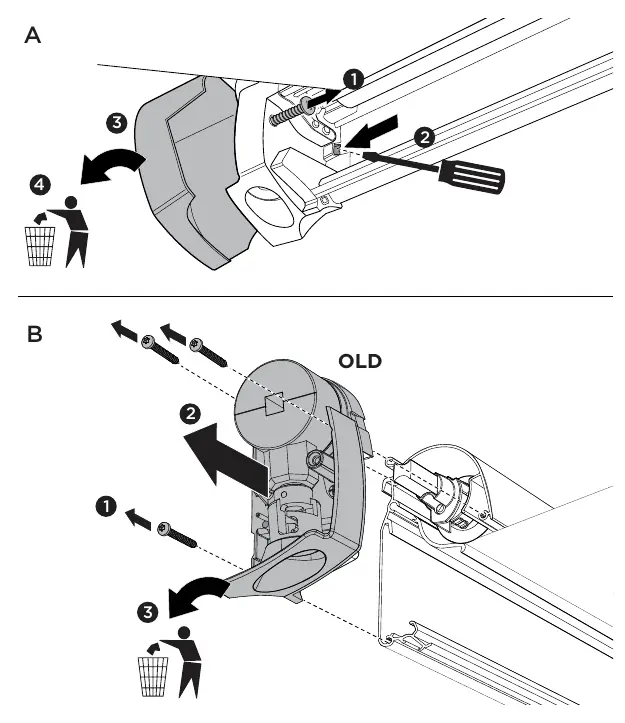

- Zdemontuj starą końcówkę markizy, odkręcając odpowiednie śruby.
- Wsuń moduł silnika 12V w miejsce starej końcówki.
- Zabezpiecz moduł za pomocą śrub zgodnie z rysunkami technicznymi w instrukcji.
- Upewnij się, że wszystkie elementy są stabilnie osadzone.
Instalacja elektryczna
Podłączenie elektryczne musi być wykonane zgodnie ze schematem, aby zapewnić poprawne działanie i bezpieczeństwo.
- Zasilanie: Podłącz do źródła 12V DC.
- Bezpiecznik: Wymagane jest zastosowanie bezpiecznika 20A.
- Schemat: Skrzynka sterownicza (Control Box) posiada wejścia dla przełącznika, silnika, zasilania oraz opcjonalnego sygnału ze stacyjki pojazdu (D+).
- Kody błędów: Dioda LED na skrzynce sterowniczej sygnalizuje błędy (np. 2 mignięcia - silnik niepodłączony, 3 mignięcia - zwarcie, 4 mignięcia - silnik zablokowany).
Obsługa ręczna
W przypadku awarii zasilania lub silnika, markizę można obsługiwać ręcznie.
- Zdejmij zaślepkę z obudowy silnika.
- Włóż korbę w otwór mechanizmu ręcznego.
- Obracaj korbą, aby rozwinąć lub zwinąć markizę.
- Po zakończeniu czynności upewnij się, że zaślepka jest ponownie założona.
Informacje o producencie
Thule
Praktyczna pomoc
Typowe problemy
Silnik nie reaguje na przełącznik
Sprawdź bezpiecznik 20A, połączenia elektryczne oraz czy napięcie zasilania mieści się w zakresie 9V-18V.
Dioda LED na skrzynce sterowniczej miga
Sprawdź kody błędów: 2 mignięcia oznaczają brak połączenia z silnikiem, 3 mignięcia to zwarcie, 4 mignięcia oznaczają zablokowanie silnika.
Przed użyciem
- Sprawdź, czy długość markizy (3m-5m) jest zgodna z wymaganiami zestawu.
- Przygotuj narzędzia: śrubokręt TX20, szczypce, nóż, młotek.
- Upewnij się, że masz dostęp do zasilania 12V DC.
- Sprawdź, czy w pobliżu nie ma przeszkód blokujących ruch markizy.
Parametry w praktyce
- Napięcie zasilania
- 12V DC
- Moment obrotowy
- 3 Nm
- Klasa szczelności
- IP 51 (dla skrzynki sterowniczej)
Ilustracje i schematy
- Schemat elektryczny pokazuje podłączenie silnika, przełącznika, zasilania 12V oraz opcjonalnego przekaźnika do stacyjki pojazdu (D+).
Zgodność modelu
- Zestaw pasuje do markiz o długości 3m, 3.5m, 4m, 4.5m oraz 5m.
- Zestaw NIE pasuje do markiz o długości 1.9m, 2.3m oraz 2.6m.
