Instrukcja montażu bagażnika dachowego Front Runner Load Bar Kit do Suzuki Jimny...

Kompletny przewodnik montażu bagażnika dachowego Front Runner Load Bar Kit dla Suzuki Jimny (2018-Current). Dowiedz się, jak poprawnie złożyć i zamontować belki, poznaj wymagane narzędzia oraz momenty dokręcania śrub.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje proces montażu bagażnika dachowego Front Runner Load Bar Kit na dachu samochodu Suzuki Jimny (2018-Current). Zawiera listę części, wymagane narzędzia oraz procedurę instalacji belek. str. 1, 2, 3, 4

Najważniejsze czynności

  • Montaż nóg do belek str. 3
  • Instalacja na dachu str. 4

Problemy i rozwiązania

Brak stabilności belek

Dokręć wszystkie śruby zgodnie z zalecanym momentem obrotowym (M6: 8-10Nm, M8: 15-20Nm).

str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Moment dokręcania M6 8-10 Nm Zalecana siła dokręcania śrub M6 str. 4
Moment dokręcania M8 15-20 Nm Zalecana siła dokręcania śrub M8 str. 4
Rozstaw belek 1100 mm Odległość między środkiem pierwszej a drugiej belki str. 4

Gdzie szukać w PDF

  • Wstęp i ostrzeżenia str. 1
  • Lista części i narzędzia str. 2
  • Montaż belek str. 3
  • Montaż na pojeździe str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat części zestawu (Figure 1.1) Strona 2 Montaż śrub w belkach (Krok 2.1) Strona 3 Montaż nóg do belek (Krok 2.3) Strona 3 Instalacja na dachu pojazdu (Krok 3.2) Strona 4

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu zestawu belek bagażnika dachowego (Load Bar Kit) dedykowanego do samochodu Suzuki Jimny (roczniki od 2018). Przed przystąpieniem do prac należy upewnić się, że posiadamy wszystkie elementy zestawu oraz odpowiednie narzędzia. Niewłaściwy montaż może prowadzić do uszkodzenia pojazdu lub utraty gwarancji.

Zawartość zestawu

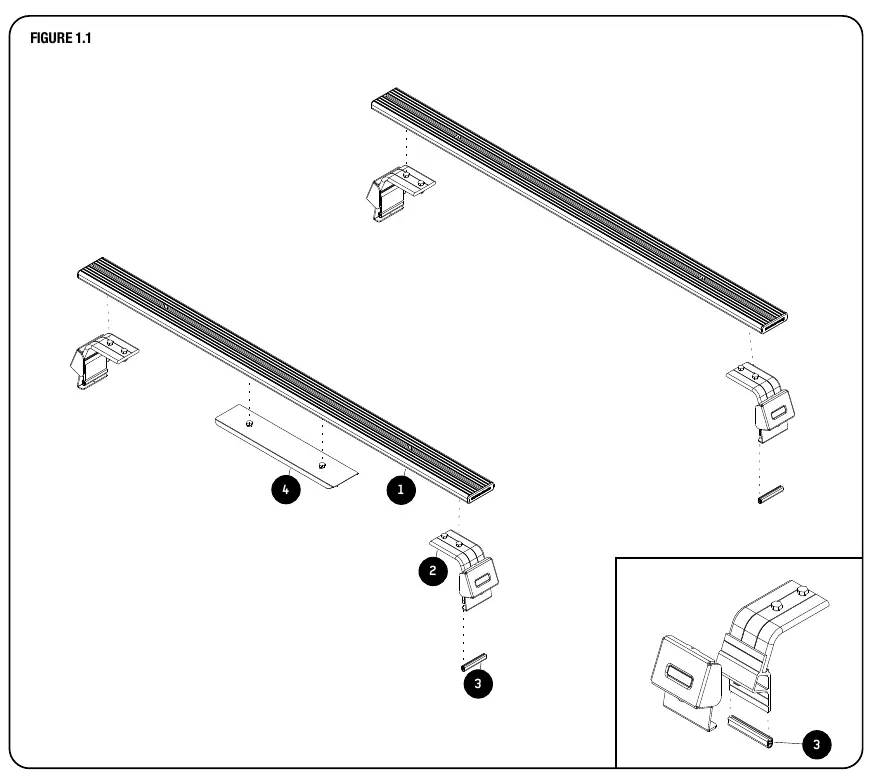

Schemat części zestawu (Figure 1.1)
Schemat części zestawu (Figure 1.1)
  • 1x Belka bagażnika (Load Bar) 1345mm
  • 4x Noga belki (Load Bar Leg)
  • 2x Zestaw mocowań Pinch Weld (opakowanie 6 szt.)
  • 1x Deflektor wiatru 10mm

Wymagane narzędzia

  • Klucze imbusowe: 3mm, 5mm
  • Klucz płaski lub oczkowy: 13mm

Montaż i instalacja

Montaż śrub w belkach (Krok 2.1)
Montaż śrub w belkach (Krok 2.1)
Montaż nóg do belek (Krok 2.3)
Montaż nóg do belek (Krok 2.3)

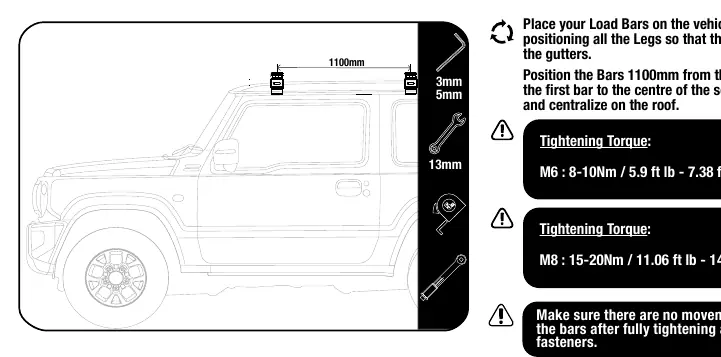

Instalacja na dachu pojazdu (Krok 3.2)
Instalacja na dachu pojazdu (Krok 3.2)

Przygotowanie belek

  1. Odwróć belkę tak, aby spód deflektora wiatru był skierowany do góry.
  2. Umieść drugą belkę obok.
  3. Wsuń po 2 śruby M8x25 z łbem sześciokątnym w każdą stronę wyfrezowanych szczelin w belkach.
  4. Zamontuj luźno nogi (element 2) do belek, używając podkładek M8 Schnorr i nakrętek M8 Nyloc.
  5. Złóż nogi z elementami Pinch Weld (element 3) zgodnie z rysunkiem.

Montaż na pojeździe

  1. Umieść belki na dachu pojazdu, tak aby wszystkie nogi spoczywały na rynienkach.
  2. Ustaw belki w odległości 1100mm od środka pierwszej belki do środka drugiej belki i wycentruj je na dachu.
  3. Dokręć wszystkie elementy zgodnie z zalecanymi momentami obrotowymi.
  4. Upewnij się, że po dokręceniu belki są stabilne i nie poruszają się.
  5. Na koniec załóż kapturki na nakrętki M8 Nyloc.

Dane techniczne i bezpieczeństwo

  • Moment dokręcania M6: 8-10 Nm (5.9 - 7.38 ft lb)
  • Moment dokręcania M8: 15-20 Nm (11.06 - 14.75 ft lb)
  • Uwaga: Zawsze sprawdzaj zalecenia producenta pojazdu dotyczące maksymalnego obciążenia dachu.

Informacje o producencie

Front Runner Dometic

Profil marki
Strona producenta https://www.dometic.com Wsparcie https://www.dometic.com

Praktyczna pomoc

Typowe problemy

Brak stabilności belek po montażu

Upewnij się, że wszystkie śruby zostały dokręcone zgodnie z zalecanym momentem obrotowym (M6: 8-10Nm, M8: 15-20Nm) i sprawdź, czy nogi poprawnie spoczywają na rynienkach.

Przed użyciem

  • Sprawdź, czy posiadasz wszystkie elementy z listy 'In the Box'.
  • Przygotuj klucze 3mm, 5mm oraz 13mm.
  • Upewnij się, że pojazd to Suzuki Jimny (2018-Current).
  • Zapoznaj się z instrukcjami fitment guide dla dodatkowych akcesoriów (WDLB001, LASSUNI) przed montażem.

Parametry w praktyce

Moment dokręcania M6
8-10 Nm (5.9-7.38 ft lb) - siła dokręcania dla śrub M6.
Moment dokręcania M8
15-20 Nm (11.06-14.75 ft lb) - siła dokręcania dla śrub M8.
Rozstaw belek
1100mm od środka pierwszej belki do środka drugiej belki.

Ilustracje i schematy

  • Rysunek 1.1 przedstawia schemat montażowy wszystkich części składowych zestawu.
  • Kroki 2.1-2.3 pokazują montaż nóg do belek.
  • Krok 3.2 ilustruje prawidłowe umieszczenie belek na dachu pojazdu.

Zgodność modelu

  • Zestaw dedykowany wyłącznie do Suzuki Jimny (2018-Current).
  • Wymaga sprawdzenia dopuszczalnego obciążenia dachu u producenta pojazdu.
