Instrukcja obsługi klimatyzatora dachowego Furrion Chill 15.5K i skrzynki rozdzielczej
Szybki przewodnik po klimatyzatorze dachowym Furrion Chill 15.5K (FACR15SA) oraz skrzynce rozdzielczej powietrza (FACT11MA). Sprawdź specyfikacje techniczne, wymiary, parametry elektryczne i funkcje systemu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o systemie Furrion Chill
Niniejszy dokument zawiera specyfikację techniczną oraz przegląd funkcji dla systemu klimatyzacji Furrion Chill, obejmującego klimatyzator dachowy FACR15SA oraz skrzynkę rozdzielczą powietrza FACT11MA. System został zaprojektowany z myślą o wysokiej wydajności energetycznej, cichej pracy oraz odporności na warunki atmosferyczne.
Klimatyzator dachowy FACR15SA
Klimatyzator dachowy Furrion Chill 15.5K to jednostka zewnętrzna charakteryzująca się aerodynamicznym profilem i wysoką wydajnością chłodzenia. Główne cechy urządzenia:
- Wydajność chłodzenia: 15,500 BTU.
- Technologia VibrationSmart i ClimateSmart: Zwiększona odporność na wibracje i zmienne warunki klimatyczne.
- Konstrukcja: Lekka, odporna na promieniowanie UV, z izolowaną termicznie obudową wymiennika ciepła.
- Zasilanie: 115V / 60Hz / 1 faza.
- Klasa IP: IP24.
- Czynnik chłodniczy: R410A.

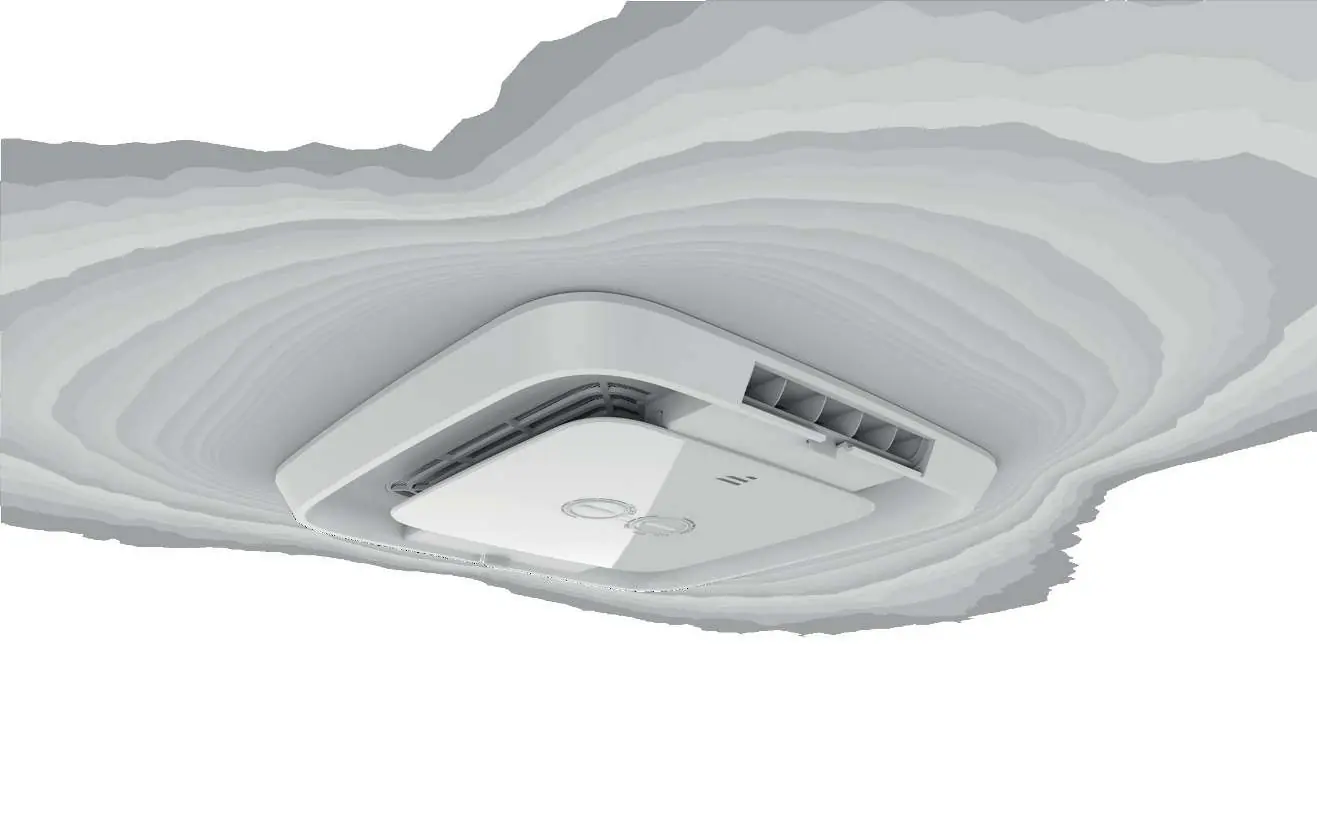

Skrzynka rozdzielcza powietrza FACT11MA
Skrzynka rozdzielcza z ręcznym sterowaniem jest kompatybilna z systemem Furrion Chill i umożliwia dystrybucję powietrza w systemach kanałowych oraz bezkanałowych. Kluczowe funkcje:
- Sterowanie: Mechaniczne, 8 pozycji ustawień.
- Przepływ powietrza: Dwukierunkowy.
- Filtr: Łatwo demontowalny filtr powietrza.
- Sterownik: W zestawie znajduje się sterownik Single Zone.
- Prędkości wentylatora: 3 prędkości (High/Med/Low).
Dane techniczne i wymiary
Poniżej znajdują się kluczowe parametry instalacyjne:
- Wymiary klimatyzatora (SxWxG): 700.2 x 345 x 884.3 mm.
- Waga netto klimatyzatora: 37 kg.
- Wymiary skrzynki rozdzielczej (SxWxG): 500 x 242.6 x 500 mm.
- Waga netto skrzynki: 3 kg.
- Poziom hałasu (zewnętrzny): 80 dB.
- Poziom hałasu (wewnętrzny): 60 dB.
W przypadku pytań technicznych lub potrzeby wsparcia, prosimy o kontakt z serwisem Furrion pod adresem e-mail [email protected] lub numerem telefonu (888) 354 5792.
Informacje o producencie
Furrion
Praktyczna pomoc
Typowe problemy
Wybór systemu dystrybucji powietrza
Skrzynka FACT11MA jest uniwersalna i może być stosowana zarówno w systemach z kanałami powietrznymi, jak i bez nich.
Ograniczenia temperatury pracy
System klimatyzacji jest zaprojektowany do pracy w zakresie temperatur od 16°C do 30°C (60°F do 86°F).
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 115V/60Hz.
- Upewnij się, że miejsce montażu pozwala na zachowanie wymiarów produktu (700.2 x 884.3 mm dla jednostki dachowej).
- Zweryfikuj, czy system jest kompatybilny z wymaganym typem instalacji (kanałowa lub bezkanałowa).
- Upewnij się, że filtr powietrza w skrzynce rozdzielczej jest poprawnie zamontowany.
Ilustracje i schematy
- Dokument zawiera schematy wymiarowe jednostki dachowej (strona 2) oraz skrzynki rozdzielczej i sterownika (strona 4), co jest kluczowe przy planowaniu montażu w pojeździe.
Zgodność modelu
- Skrzynka rozdzielcza FACT11MA jest kompatybilna z systemem Furrion Chill.
- Sterownik Single Zone jest dołączony do zestawu skrzynki rozdzielczej.
