Instrukcja obsługi opryskiwacza plecakowego Gardena 12L

Najważniejsze informacje

Opryskiwacz plecakowy Gardena 12L przeznaczony jest do rozpylania środków ochrony roślin (pestycydów, herbicydów, nawozów), środków do mycia okien oraz wosków samochodowych w ogrodach przydomowych. Uwaga: Nie wolno używać urządzenia w miejscach publicznych, parkach, obiektach sportowych ani w rolnictwie czy leśnictwie. Zabronione jest stosowanie kwasów, środków dezynfekujących, impregnatów, agresywnych środków czyszczących zawierających rozpuszczalniki lub benzynę oraz olejów do oprysku.

Montaż

Przed użyciem należy złożyć urządzenie zgodnie z poniższymi krokami:

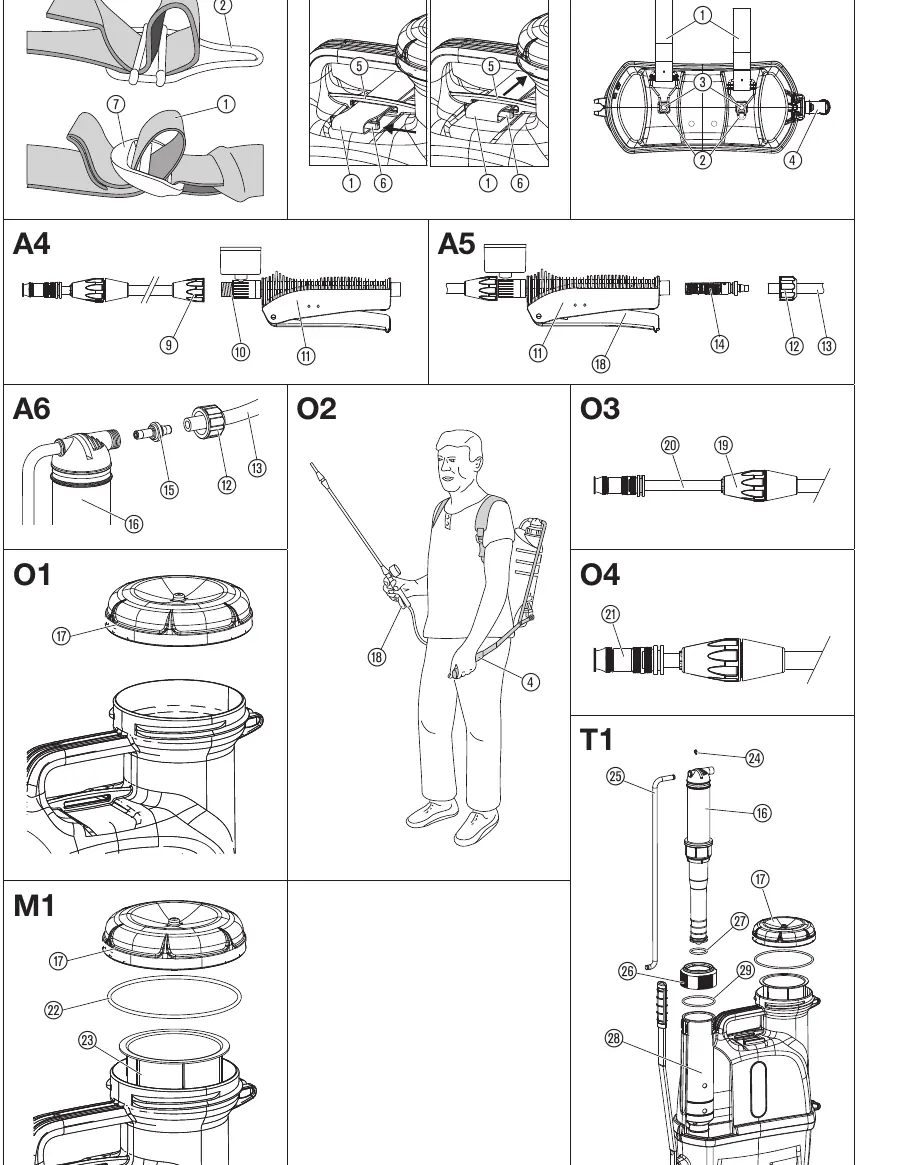

• Paski nośne: Przeciągnij końce pasków przez klamry metalowe, przełóż przez otwór pod uchwytem i zabezpiecz blokadą paska. Zamocuj klamry na zaczepach u dołu zbiornika.
• Głowica i uchwyt: Wciśnij głowicę opryskiwacza w uchwyt (sprawdź pozycję O-ringu) i dokręć ręcznie.
• Wąż: Zamocuj wąż do uchwytu opryskiwacza oraz do pompy, używając nakrętek złączkowych. Dokręcaj wyłącznie ręcznie, bez użycia narzędzi.

Obsługa

Przed napełnieniem zbiornika należy dokładnie wymieszać ciecz. Odkręć nakrętkę zbiornika i napełnij go maksymalnie do oznaczenia 12 litrów. Po napełnieniu mocno dokręć nakrętkę.

Aby rozpocząć oprysk:

1. Załóż opryskiwacz na plecy i wyreguluj długość pasków.
2. Naciskaj dźwignię pompy (ok. 7-9 razy), aż poczujesz opór.
3. Naciśnij przycisk na uchwycie opryskiwacza, aby rozpocząć opryskiwanie.
4. Zwolnij przycisk, aby zatrzymać oprysk.

Długość lancy można regulować poprzez poluzowanie nakrętki złączkowej, wysunięcie lancy i ponowne dokręcenie. Strumień oprysku reguluje się poprzez obracanie dyszy.

Konserwacja i czyszczenie

Po każdym użyciu należy:

• Zwolnić ciśnienie, naciskając przycisk na uchwycie.
• Opróżnić zbiornik i przepłukać go czystą wodą.
• Przepompować czystą wodę przez lancę, aby wyczyścić dyszę i zawory.
• Pozostawić opryskiwacz otwarty do całkowitego wyschnięcia.
• W przypadku braku ciśnienia, wyczyścić pompę (zdemontować pierścień blokujący, wyciągnąć drążek, wyczyścić uszczelki i części).

Rozwiązywanie problemów

Jeśli pompa nie wytwarza ciśnienia, sprawdź, czy zawór w nakrętce zbiornika nie jest zablokowany, dokręć połączenia węża lub sprawdź stan O-ringu pompy. Jeśli opryskiwacz nie rozpyla lub strumień jest słaby, wyczyść dyszę oraz filtr w uchwycie opryskiwacza.

Dane techniczne

• Maksymalna pojemność: 12 l
• Długość lancy: 60 - 100 cm
• Długość węża: 125 cm
• Dopuszczalne ciśnienie robocze: 3 bar
• Dopuszczalna temperatura pracy: 35 °C
