Instrukcja montażu adaptera przetwornika 12-pin Garmin
Szybki przewodnik instalacji i podłączenia adaptera przetwornika 12-pin Garmin. Dowiedz się, jak zamontować urządzenie, przygotować przewody i poprawnie podłączyć przetworniki Garmin oraz Airmar.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Adapter przetwornika 12-pin Garmin służy do podłączenia przetworników z różnymi typami złączy (12-pin, 8-pin, 6-pin lub bare wire) do echosondy 12-pin. Przed przystąpieniem do pracy należy pamiętać o środkach bezpieczeństwa: podczas wiercenia lub cięcia zawsze używaj okularów ochronnych, ochrony słuchu oraz maski przeciwpyłowej. Przed wierceniem sprawdź, co znajduje się po drugiej stronie powierzchni, aby uniknąć uszkodzenia łodzi.
Montaż adaptera
Urządzenie powinno być zamontowane w odległości co najmniej 15,25 cm (6 cali) od źródeł zakłóceń elektrycznych, takich jak silnik. Nie należy zanurzać urządzenia w wodzie.
- Użyj wiertła 3,2 mm (1/8 cala) do wywiercenia otworów pilotowych.
- Włóż śruby w otwory, ale nie dokręcaj ich całkowicie do powierzchni.
- Umieść adapter na śrubach i wsuń go na miejsce.
- Podłącz przewody przed ostatecznym zamocowaniem.
- Dokręć śruby, aż adapter będzie bezpiecznie przymocowany do powierzchni.
Przygotowanie przetwornika
Przed instalacją upewnij się, że przetwornik jest kompatybilny. Uwaga: koła prędkości wody nie są obsługiwane na złączu 12-pin.
- W przypadku przetworników ze złączem 12-pin (pomarańczowe), 8-pin (niebieskie) lub 6-pin (czarne), odetnij kabel jak najbliżej złącza.
- Przełóż koniec kabla przez nakrętkę z boku obudowy.
- Użyj ściągacza izolacji, aby usunąć około 90 mm (3,5 cala) zewnętrznej powłoki kabla i ekranu z folii.
- Usuń około 6 mm (1/4 cala) izolacji z każdego wewnętrznego przewodu. Zaleca się cynowanie końcówek.
Podłączanie przewodów

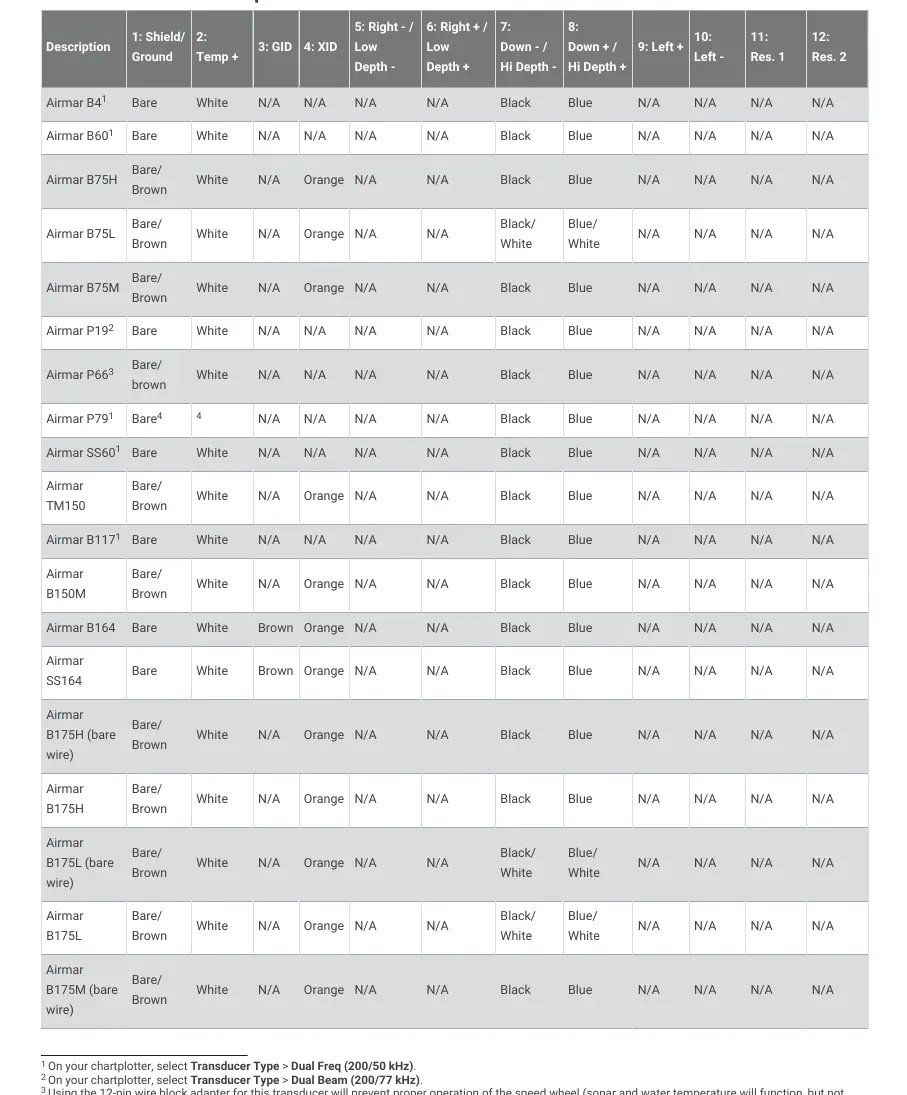

Użyj śrubokręta płaskiego 3 mm, aby podłączyć przewody do bloku zacisków zgodnie z tabelami połączeń znajdującymi się w pełnej instrukcji. Po zabezpieczeniu połączeń użyj klucza 21 mm (13/16 cala), aby dokręcić nakrętkę wokół kabla przetwornika. Na koniec załóż pokrywę i zabezpiecz ją czterema śrubami krzyżakowymi.
Dane techniczne
- Wymiary: 59,1 x 48,97 x 104 mm
- Długość kabla: 61 cm
- Wodoodporność: IEC 60529 IPX7 (wytrzymuje przypadkowe zanurzenie do 1 m przez 30 min)
Informacje o producencie
Garmin Ltd.
Praktyczna pomoc
Typowe problemy
Prędkość wody nie działa
Użyj portu 8-pin z adapterem 010-11613-00, jeśli wymagana jest obsługa czujnika prędkości.
Brak czujnika temperatury w przetworniku
Można podłączyć oddzielny czujnik temperatury przez nakrętkę na spodzie obudowy adaptera.
Przed użyciem
- Sprawdź kompatybilność przetwornika z echosondą.
- Przygotuj wiertarkę z wiertłem 3,2 mm.
- Przygotuj śrubokręt krzyżakowy #2 oraz płaski 3 mm.
- Przygotuj ściągacz izolacji i obcinaczki do kabli.
- Sprawdź, co znajduje się po drugiej stronie powierzchni montażowej.
Ilustracje i schematy
- Schemat na stronie 2 przedstawia: 1-kabel, 2-nakrętkę, 3-płaszcz kabla, 4-izolację przewodów, 5-miejsce na czujnik temperatury.
Zgodność modelu
- Kompatybilny z przetwornikami 12-pin, 8-pin, 6-pin oraz bare wire.
- Koła prędkości wody nie są obsługiwane na złączu 12-pin.
