Instrukcja instalacji radaru Raymarine Cyclone Open Array

Szybki przewodnik instalacji radaru Raymarine Cyclone i Cyclone Pro. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, skonfigurować moduł VCM100 i przeprowadzić testy systemowe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji radarów Raymarine Cyclone i Cyclone Pro. Przed przystąpieniem do prac należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym zagrożeniami związanymi z promieniowaniem mikrofalowym oraz wysokim napięciem. Raymarine zaleca, aby instalacja była przeprowadzona przez certyfikowanego instalatora w celu zachowania pełnych korzyści gwarancyjnych.

Opis urządzenia

Radar Cyclone to radar typu Solid State, który zapewnia mapowy obraz otoczenia statku. System składa się z podstawy (pedestal), anteny oraz modułu konwertera napięcia VCM100, który jest niezbędnym elementem zasilającym.

Budowa podstawy radaru Cyclone
Budowa podstawy radaru Cyclone

Wymogi lokalizacyjne

  • Radar powinien być zamontowany powyżej wysokości głowy, aby uniknąć narażenia na promieniowanie.
  • Należy zachować odległość co najmniej 1 m od kompasu magnetycznego.
  • Podstawa musi być zamontowana na sztywnej i stabilnej platformie.
  • Moduł VCM100 musi być zamontowany w suchym miejscu, pod pokładem, z zapewnioną odpowiednią wentylacją.

Instalacja

Proces instalacji obejmuje:

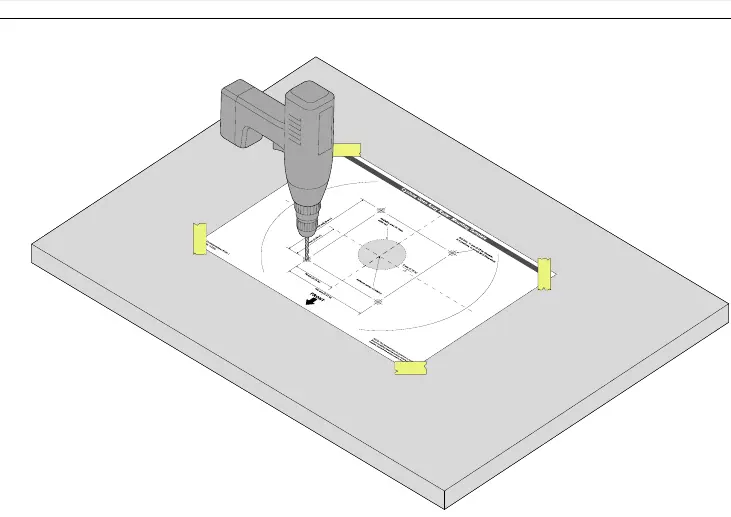

Szablon montażowy
Szablon montażowy

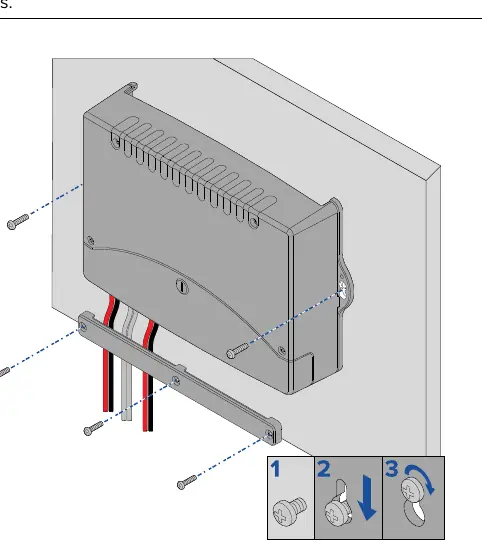

Montaż modułu VCM100
Montaż modułu VCM100
  1. Przygotowanie miejsca montażu przy użyciu dołączonego szablonu.
  2. Wywiercenie otworów montażowych (3 mm dla szablonu, 11 mm dla śrub).
  3. Podniesienie podstawy (wymagany sprzęt dźwigowy, min. 16 kg) i zabezpieczenie jej śrubami M10.
  4. Montaż anteny na podstawie przy użyciu śrub M8.
  5. Montaż modułu VCM100 za pomocą wkrętów samogwintujących.

Okablowanie i połączenia

Kable muszą być prowadzone z zachowaniem minimalnego promienia gięcia 100 mm. Należy unikać prowadzenia kabli w pobliżu silników lub źródeł ciepła. W przypadku prowadzenia kabli przez pokład należy zastosować wodoszczelne przepusty i uszczelnić otwory masą uszczelniającą klasy morskiej.

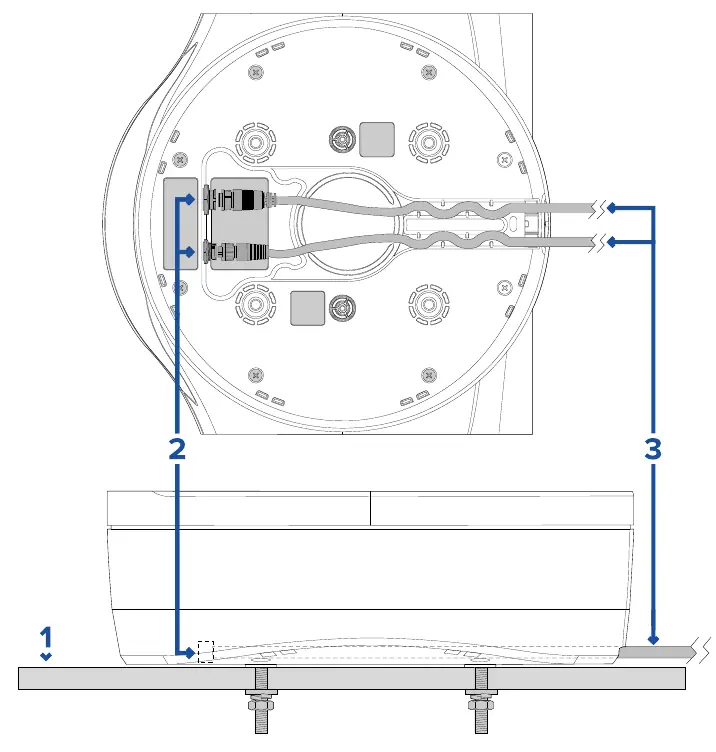

Opcja prowadzenia kabli: wyjście tylne
Opcja prowadzenia kabli: wyjście tylne

Podłączenie zasilania

Radar musi być zasilany wyłącznie przez moduł VCM100. System obsługuje instalacje 12 V lub 24 V DC. Wszystkie połączenia zasilania muszą być zabezpieczone odpowiednimi bezpiecznikami lub wyłącznikami termicznymi zgodnie z tabelą w instrukcji.

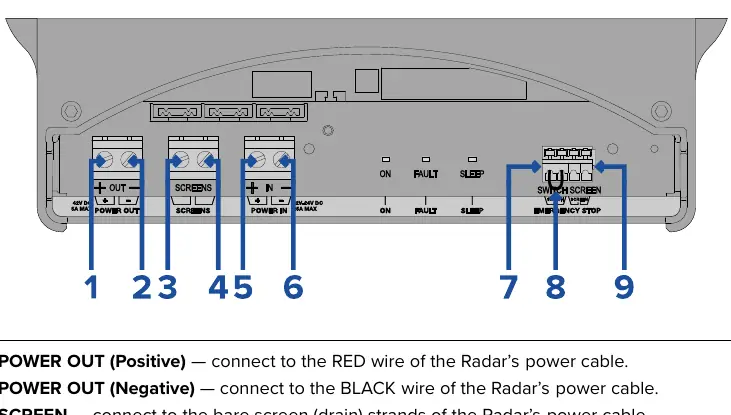

Schemat połączeń VCM100
Schemat połączeń VCM100

Uruchomienie i testy

Po instalacji należy przeprowadzić test zasilania. Po włączeniu zasilania na wyświetlaczu wielofunkcyjnym (MFD) należy wybrać radar i włączyć go. Wymagane jest również sprawdzenie wyrównania namiaru (bearing alignment), aby obiekty na radarze pokrywały się z rzeczywistym kursem statku.

Rozwiązywanie problemów

W przypadku problemów z radarem należy sprawdzić:

  • Stan bezpieczników i wyłączników.
  • Poprawność połączeń kabla zasilającego i RayNet.
  • Wersję oprogramowania MFD (wymagana wersja 3.16 lub nowsza).
  • Wskazania diod LED na module VCM100 (zielona - praca normalna, czerwona - błąd).

Dane techniczne

Radar posiada wodoodporność klasy IPX6 i pracuje w zakresie temperatur od -25°C do +55°C. Pobór mocy zależy od modelu i trybu pracy (typowo 70-95 W).

Praktyczna pomoc

Typowe problemy

Radar nie włącza się

Sprawdź stan bezpieczników i wyłączników. Upewnij się, że kabel zasilający jest poprawnie podłączony i nieuszkodzony.

Brak połączenia z radarem

Sprawdź połączenie kabla RayNet. Upewnij się, że radar jest włączony w menu MFD.

Błędny namiar obiektów

Wykonaj procedurę wyrównania namiaru (Bearing Alignment) w menu instalacyjnym MFD.

Moduł VCM100 w trybie uśpienia

Sprawdź zasilanie wejściowe (12/24V) i wyjściowe (42V) modułu VCM100.

Przed użyciem

  • Upewnij się, że radar jest zamontowany powyżej wysokości głowy.
  • Sprawdź, czy w pobliżu nie ma kompasu magnetycznego (min. 1m).
  • Upewnij się, że używasz modułu VCM100.
  • Sprawdź, czy oprogramowanie MFD jest w wersji 3.16 lub nowszej.
  • Upewnij się, że zasilanie jest wyłączone przed instalacją.

Parametry w praktyce

Napięcie zasilania
12V lub 24V DC (nominalne).
Temperatura pracy
-25°C do +55°C.
Prędkość obrotowa
12/24/36/48/60 RPM.

Ilustracje i schematy

  • Schemat montażu podstawy (str. 47-49).
  • Schemat podłączenia kabli do VCM100 (str. 62).
  • Schemat wyrównania namiaru (str. 68).

Zgodność modelu

  • Kompatybilny z wyświetlaczami wielofunkcyjnymi Axiom, Axiom+, Axiom Pro, Axiom XL.
  • Wymaga oprogramowania LightHouse 3 w wersji 3.16 lub nowszej.
