Instrukcja obsługi echosondy Humminbird 110-140c Fishin' Buddy
Szybki przewodnik po instrukcji obsługi echosondy Humminbird 110-140c Fishin' Buddy. Dowiedz się, jak zamontować urządzenie, skonfigurować ustawienia sonaru, obsługiwać menu oraz rozwiązywać typowe problemy techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Echosonda Humminbird Fishin' Buddy serii 100 (modele 110, 120, 130, 140c) to urządzenie zaprojektowane do pracy w środowisku morskim. Przed użyciem należy pamiętać, że urządzenie nie służy jako pomoc nawigacyjna zapobiegająca kolizjom. Przetwornik musi być zanurzony w wodzie podczas pracy. Należy unikać używania urządzenia przy dużych prędkościach łodzi, aby zapobiec uszkodzeniom.
Opis urządzenia
Seria Fishin' Buddy oferuje dwa rodzaje sonaru w zależności od modelu:
- Downlooking Sonar: Standardowy sonar skierowany w dół (wszystkie modele).
- SideFinding Sonar: Sonar boczny dostępny w modelach 120, 130 i 140c, służący do skanowania obszaru wokół łodzi.
Instalacja i montaż
Proces instalacji obejmuje następujące kroki:
- Uchwyt kierunkowy: Przykręć uchwyt do gniazda w zasobniku baterii.
- Baterie: Wymaga 6 baterii alkalicznych AA. Upewnij się, że uszczelka jest poprawnie umieszczona przy zakręcaniu pokrywy.
- Głowica sterująca: Zamontuj wspornik na pokrywie baterii, zabezpiecz śrubami, a następnie zamocuj głowicę sterującą.
- Podłączenie kabli: Podłącz kable przetwornika i zasilania do odpowiednich złączy na tylnej części głowicy.
- Montaż do łodzi: Użyj zacisku C-clamp (tymczasowy) lub otworów montażowych (stały). Upewnij się, że przetwornik jest zanurzony w wodzie.
Obsługa i ustawienia
Urządzenie obsługuje się za pomocą przycisku POWER-MENU. Krótkie naciśnięcie włącza urządzenie, długie wyłącza. Menu pozwala na regulację:
- Sensitivity (Czułość): Reguluje ilość szczegółów na ekranie.
- Depth Range (Zakres głębokości): Automatyczny lub ręczny wybór zakresu.
- Zoom: Powiększenie obszaru przy dnie.
- Chart Speed (Prędkość wykresu): Szybkość przesuwania obrazu sonaru.
- Fish Alarm / Depth Alarm: Ustawienia alarmów dźwiękowych dla wykrytych ryb lub głębokości.
- Filter: Redukcja zakłóceń od silnika lub innych urządzeń.
Konserwacja
Po kontakcie ze słoną wodą przetrzyj urządzenie szmatką zwilżoną w słodkiej wodzie. Nie używaj chemicznych środków do czyszczenia soczewek. Jeśli przetwornik pozostaje poza wodą przez dłuższy czas, po ponownym zanurzeniu mogą pojawić się pęcherzyki powietrza – przetrzyj powierzchnię przetwornika palcami, aby je usunąć.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź połączenie kabla zasilającego, upewnij się, że złącze nie jest odwrócone, sprawdź stan baterii.
Brak wykrycia przetwornika
Sprawdź, czy złącze przetwornika jest prawidłowo podłączone i czy kabel nie jest uszkodzony.
Brak odczytu dna
Zwiększ czułość ręcznie, sprawdź stan baterii lub upewnij się, że przetwornik jest w wodzie.
Zakłócenia na ekranie (czarne kropki)
Wyłącz inne urządzenia elektroniczne, sprawdź, czy przetwornik nie jest zamontowany zbyt blisko śruby napędowej.
Przed użyciem
- Włóż 6 świeżych baterii alkalicznych AA.
- Upewnij się, że przetwornik jest zanurzony w wodzie.
- Sprawdź, czy uchwyt montażowy jest stabilnie zamocowany do łodzi.
- Upewnij się, że kable są poprawnie podłączone do głowicy sterującej.
Parametry w praktyce
- Częstotliwość pracy
- 200 kHz (Downlooking) oraz 455 kHz (SideFinding w modelach 120/130/140c).
- Moc wyjściowa
- 1000 W (Peak-to-Peak).
Ilustracje i schematy

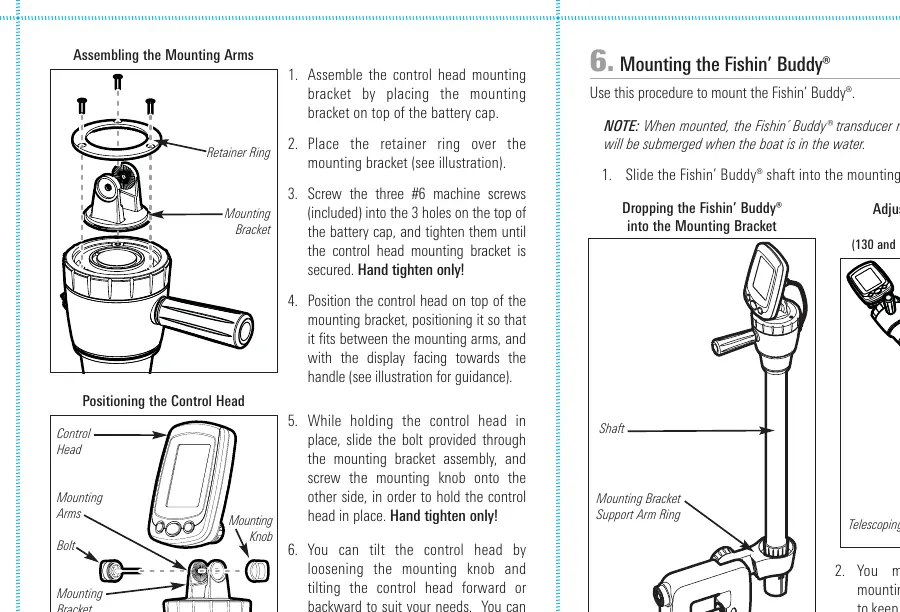

- Schemat montażu uchwytu (C-clamp lub montaż stały).
- Schemat podłączenia kabli do głowicy sterującej.
- Schemat instalacji baterii w zasobniku.
Zgodność modelu
- Modele 130 i 140c posiadają regulowaną długość wału.
- Funkcja SideFinding dostępna tylko w modelach 120, 130 i 140c.
