Instrukcja instalacji plotera nawigacyjnego Garmin GPSMAP 10x2/12x2
Kompletny przewodnik instalacji plotera nawigacyjnego Garmin GPSMAP 10x2/12x2. Instrukcja zawiera szczegółowe kroki montażu na uchwycie pałąkowym i wpuszczanego, schematy podłączeń zasilania, sieci NMEA 2000 oraz NMEA 0183, a także...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji i podłączenia ploterów nawigacyjnych z serii Garmin GPSMAP 10x2 oraz 12x2. Dokument obejmuje procedury montażu, schematy okablowania oraz specyfikacje techniczne niezbędne do poprawnego uruchomienia urządzenia na jednostce pływającej.
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do instalacji należy zapoznać się z poniższymi zasadami:
- Zawsze używaj okularów ochronnych, ochrony słuchu i maski przeciwpyłowej podczas wiercenia lub cięcia.
- Przed rozpoczęciem prac odłącz zasilanie jednostki pływającej.
- Upewnij się, że urządzenie jest prawidłowo uziemione przed włączeniem zasilania.
- Nie usuwaj wbudowanego uchwytu bezpiecznika z kabla zasilającego; użycie niewłaściwego bezpiecznika może spowodować pożar lub uszkodzenie urządzenia.
- Sprawdź, co znajduje się za powierzchnią montażową, aby uniknąć uszkodzenia instalacji łodzi.
Montaż urządzenia

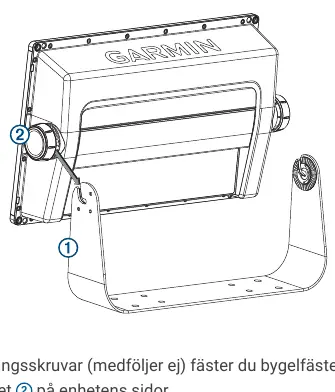

Montaż na uchwycie pałąkowym
- Użyj uchwytu jako szablonu, aby zaznaczyć otwory montażowe.
- Wywierć otwory prowadzące.
- Przymocuj uchwyt do powierzchni montażowej za pomocą odpowiednich śrub (brak w zestawie).
- Zamontuj pokrętła uchwytu po bokach urządzenia.
- Umieść urządzenie w uchwycie i dokręć pokrętła.
Montaż wpuszczany
- Przytnij szablon do odpowiedniego rozmiaru i przymocuj go w miejscu montażu.
- Wywierć otwory w rogach wewnątrz linii szablonu, a następnie wytnij otwór wyrzynarką lub multinarzędziem.
- Dopasuj urządzenie do otworu i w razie potrzeby wyrównaj krawędzie pilnikiem.
- Zainstaluj uszczelkę piankową na tylnej stronie urządzenia.
- Zabezpiecz urządzenie za pomocą dołączonych śrub M4 i płytek nakrętek.
- Nałóż uszczelniacz morski między powierzchnią montażową a urządzeniem, aby zapewnić szczelność.
Podłączenia elektryczne i sieciowe

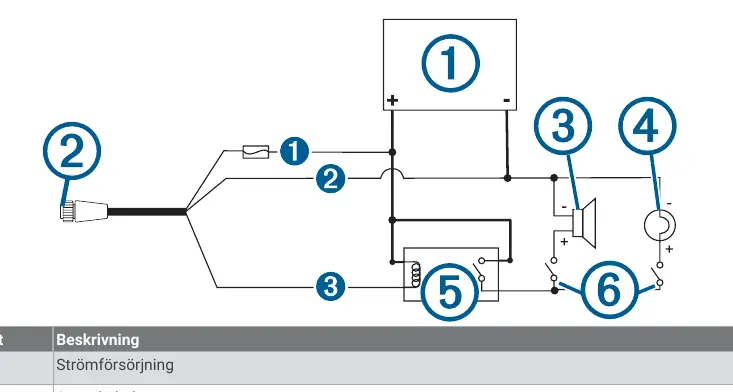

Zasilanie i NMEA 0183
Kabel zasilający łączy urządzenie z zasilaniem, urządzeniami NMEA 0183 oraz opcjonalnym alarmem dźwiękowym lub świetlnym. Czerwony przewód podłącz do bieguna dodatniego (+), a czarny do ujemnego (-). Należy pamiętać o zabezpieczeniu nieużywanych styków przed korozją za pomocą dołączonych osłon.
Sieć NMEA 2000
Urządzenie można podłączyć do istniejącej sieci NMEA 2000 w celu udostępniania danych (np. GPS, VHF). Jeśli sieć nie istnieje, można stworzyć podstawową sieć przy użyciu kabli Garmin. Urządzenie nie jest zasilane przez sieć NMEA 2000.
Sieć Garmin Marine Network
Porty ETHERNET umożliwiają łączenie urządzeń w sieć w celu udostępniania radaru, echosondy i map. Do połączeń należy używać wyłącznie dedykowanych kabli Garmin; nie należy stosować standardowych kabli CAT5/RJ45.
Dane techniczne
- Zakres temperatur: od -15 do 50 °C
- Klasa wodoszczelności: IEC 60529 IPX7
- Napięcie wejściowe: 10–32 V DC
- Bezpiecznik: 6 A, 125 V szybki
- Sygnał bezprzewodowy: 2,4 GHz
Informacje o producencie
Garmin Ltd.
Praktyczna pomoc
Typowe problemy
Korozja styków
Zawsze zakrywaj nieużywane złącza dołączonymi osłonami pogodowymi.
Zakłócenia kompasu magnetycznego
Nie instaluj urządzenia bliżej kompasu niż wynosi bezpieczna odległość podana w specyfikacji (65 cm).
Uszkodzenie urządzenia przez przepięcie
Nigdy nie usuwaj wbudowanego bezpiecznika z kabla zasilającego.
Uszkodzenie urządzenia przy podłączaniu urządzeń PoE
Użyj izolatora PoE (P/N 010-10580-10) przy podłączaniu urządzeń innych firm do sieci Garmin Marine Network.
Przed użyciem
- Sprawdź, co znajduje się za powierzchnią montażową przed wierceniem.
- Upewnij się, że miejsce montażu zapewnia dobrą widoczność i dostęp do interfejsów.
- Przygotuj odpowiednie narzędzia: wiertarkę, wyrzynarkę, pilnik, śrubokręt.
- Sprawdź, czy napięcie zasilania mieści się w zakresie 10-32 V DC.
- Upewnij się, że masz wystarczająco dużo miejsca na poprowadzenie kabli.
- Przetestuj kąty widzenia wyświetlacza przed ostatecznym montażem.
Parametry w praktyce
- NMEA 2000 LEN
- Load Equivalency Number - określa pobór prądu urządzenia z sieci NMEA 2000.
- Bezpiecznik 6A
- Wymagany bezpiecznik szybki 125V dla ochrony obwodu zasilania.
Ilustracje i schematy
- Schemat okablowania zasilania i NMEA 0183 pokazuje kolorowe oznaczenia przewodów (czerwony, czarny, niebieski, brązowy, szary, fioletowy, pomarańczowy, żółty).
- Schemat sieci NMEA 2000 ilustruje połączenie plotera z anteną GPS i innymi urządzeniami za pomocą T-złączek i kabli szkieletowych.
- Schemat montażu wpuszczanego pokazuje kolejność instalacji uszczelki, płytek nakrętek i śrub.
Zgodność modelu
- Nie używaj standardowych kabli CAT5 ani złączy RJ45 do sieci Garmin Marine Network.
- Urządzenie nie jest zasilane przez sieć NMEA 2000.
- Wymagany izolator PoE przy podłączaniu urządzeń innych firm (np. kamer FLIR) do sieci Garmin.
