Instrukcja montażu plotera nawigacyjnego Garmin GPSMAP 15X3
Kompletny przewodnik instalacji plotera Garmin GPSMAP 15X3. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie, sieć NMEA 2000, NMEA 0183 oraz silnik J1939.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje montażu i podłączenia plotera nawigacyjnego Garmin GPSMAP 15X3. Przed przystąpieniem do prac należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa. Instalacja powinna być przeprowadzana, gdy jednostka pływająca znajduje się na lądzie lub jest bezpiecznie zacumowana w spokojnych warunkach wodnych. Należy zawsze używać okularów ochronnych i maski przeciwpyłowej podczas wiercenia lub cięcia.
Opis złączy
Urządzenie posiada szereg portów komunikacyjnych i zasilających:
- POWER: Zasilanie i sieć NMEA 0183.
- SONAR: 12-pinowe złącze przetwornika.
- NMEA 2000: Standardowe złącze sieciowe.
- J1939: Połączenie z siecią silnika.
- CVBS IN: Wejście wideo kompozytowego.
- NETWORK: Porty sieci Garmin Marine Network.
- USB: Do podłączenia czytnika kart Garmin.
- Sloty microSD: Dwa sloty na karty pamięci (do 32 GB, FAT32/exFAT).
Montaż wpuszczany (Flush Mounting)
Montaż wpuszczany wymaga dostępu do tyłu powierzchni montażowej w celu zabezpieczenia wsporników.
- Przytnij szablon i przymocuj go w wybranym miejscu.
- Wywierć otwory w rogach zgodnie z szablonem, a następnie wytnij otwór wyrzynarką.
- Przymierz urządzenie i w razie potrzeby wyrównaj krawędzie pilnikiem.
- Zainstaluj uszczelkę piankową z tyłu urządzenia.
- Umieść urządzenie w otworze.
- Zabezpiecz urządzenie za pomocą dołączonych wsporników i pokręteł, dokręcając śruby ręcznie.
Montaż na wsporniku (Bail Mounting)
Opcjonalny montaż na wsporniku pozwala na łatwiejsze ustawienie kąta widzenia.
- Użyj wspornika jako szablonu do zaznaczenia otworów.
- Wywierć otwory pilotowe.
- Przykręć wspornik do powierzchni montażowej.
- Zamontuj pokrętła wspornika po bokach urządzenia.
- Umieść urządzenie we wsporniku i dokręć pokrętła.
Podłączenia elektryczne
Urządzenie wymaga zasilania 10-32 Vdc. Podczas podłączania kabla zasilającego nie należy usuwać wbudowanego bezpiecznika. W przypadku przedłużania przewodów zasilających należy dobrać odpowiedni przekrój kabla do długości przedłużenia. Wszystkie nieużywane złącza powinny być zabezpieczone nasadkami pogodowymi, aby zapobiec korozji.
Dane techniczne
- Napięcie wejściowe: 10-32 Vdc.
- Wodoodporność: IPX7 (zanurzenie do 1 m przez 30 min).
- Bezpiecznik: 6 A, 125 V (szybki).
- Temperatura pracy: od -15°C do 55°C.
- Waga: 3.26 kg.
Informacje o producencie
Garmin Ltd.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź bezpiecznik na przewodzie zasilającym oraz czy napięcie akumulatora mieści się w zakresie 10-32 Vdc.
Zakłócenia na ekranie lub słaba jakość obrazu
Sprawdź uziemienie urządzenia i upewnij się, że nie jest zainstalowane zbyt blisko kompasu magnetycznego.
Brak danych z sieci NMEA 2000
Upewnij się, że sieć jest poprawnie zasilana i zakończona terminatorami na obu końcach.
Korozja styków
Zawsze zakrywaj nieużywane złącza dołączonymi nasadkami pogodowymi.
Przed użyciem
- Sprawdź, czy masz dostęp do tyłu powierzchni montażowej (dla montażu wpuszczanego).
- Przygotuj wiertarkę, wyrzynarkę, pilnik i uszczelniacz morski.
- Upewnij się, że powierzchnia montażowa jest płaska (krzywizna poniżej 0.5 mm).
- Sprawdź, czy masz odpowiednie bezpieczniki (6 A, 125 V).
- Przetestuj kąt widzenia przed ostatecznym montażem.
Parametry w praktyce
- Napięcie wejściowe
- 10-32 Vdc (wymagane stabilne zasilanie z akumulatora).
- Wodoodporność IPX7
- Urządzenie wytrzymuje przypadkowe zanurzenie w wodzie do 1 metra przez 30 minut.
- Odległość od kompasu
- 50 cm (minimalna bezpieczna odległość, aby uniknąć zakłóceń magnetycznych).
Ilustracje i schematy
- Schemat złączy: Pokazuje rozmieszczenie portów POWER, SONAR, NMEA 2000, J1939 oraz slotów kart microSD.

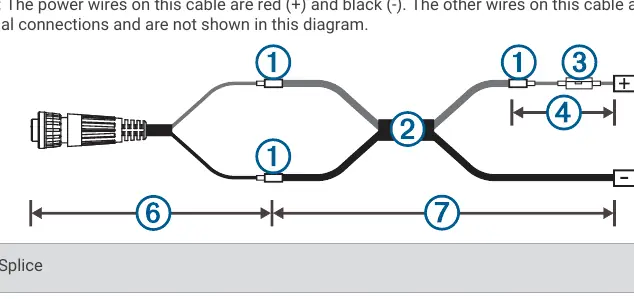

- Schemat zasilania: Pokazuje podłączenie przewodów zasilających z bezpiecznikiem oraz opcjonalne przedłużenia.
Zgodność modelu
- Wymaga użycia Garmin Marine Network PoE Isolation Coupler przy podłączaniu urządzeń innych firm (np. kamer FLIR).
- Nie używaj kabli CAT5 innych firm do sieci Garmin Marine Network.
- Tylko kompatybilne czytniki kart Garmin są zalecane.
