Niniejszy dokument zawiera instrukcje montażu i podłączenia kamery morskiej Garmin GC 200 IP. Przed przystąpieniem do instalacji należy upewnić się, że oprogramowanie plotera nawigacyjnego jest zaktualizowane. Kamera może być montowana w pozycji odwróconej lub bocznej, z możliwością odwrócenia obrazu w ustawieniach plotera.
Wskazówki dotyczące montażu
- Wybierz miejsce, które nie jest zanurzone w wodzie i nie stanowi zagrożenia w przejściach.
- Upewnij się, że powierzchnia montażowa jest wystarczająco wytrzymała.
- Kamera powinna być zamontowana tak, aby dioda LED była widoczna, a kable łatwo dostępne.
- Zachowaj bezpieczną odległość od kompasu magnetycznego (zgodnie ze specyfikacją).
- Przetestuj kamerę w wybranym miejscu przed stałym montażem.
Montaż kamery

- Przymocuj szablon montażowy do wybranej powierzchni.
- Wywierć otwory pilotowe wiertłem 2 mm.
- Używając dołączonego klucza imbusowego, poluzuj śrubę z boku podstawy kamery i zdejmij podstawę z korpusu.
- Przełóż kable przez podstawę lub jeden z kanałów kablowych.
- Dopasuj podstawę do otworów pilotowych i zabezpiecz ją za pomocą podkładek i śrub.
- Przymocuj kamerę do podstawy i dokręć śrubę w podstawie.
- Podłącz kable kamery.
- Dopasuj szczeliny w podstawie kamery do wypustek kołnierza i obracaj kołnierz, aż się zablokuje.
Schematy połączeń
Kamerę można podłączyć bezpośrednio do źródła zasilania lub za pomocą modułu zasilania Garmin (zalecane dla łatwiejszej instalacji i przy zasilaniu 24 V).

- Zasilanie bezpośrednie: Wymaga źródła 9-18 Vdc oraz bezpiecznika 1 A (szybki). Nie podłączaj bezpośrednio do systemu 24 V.
- Moduł zasilania: Pozwala na użycie jednego kabla kamery zamiast oddzielnych kabli zasilania i Ethernet. Obsługuje zasilanie 9-32 Vdc.
Diody stanu kamery
- Stałe czerwone: Kamera jest włączona.
- Stałe zielone: Kamera jest połączona z siecią i przesyła dane.
- Migające zielone: Kamera wykrywa ruch.
Dane techniczne
- Wymiary podstawy: 87 x 79 mm.
- Waga: 520 g.
- Klasa wodoszczelności: IPX7 (do 1 m przez 30 min).
- Zakres temperatur pracy: -20 do 60°C.
- Kąt widzenia: 99.2° (poziom), 74° (pion).
- Zasięg podczerwieni: 30 m.
Bezpieczeństwo i zgodność
Urządzenie nie zawiera części serwisowanych przez użytkownika. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis Garmin. Należy przestrzegać lokalnych przepisów dotyczących nagrywania dźwięku i wideo.
Informacje o producencie
Garmin Ltd.
Praktyczna pomoc
Typowe problemy
Upewnij się, że oprogramowanie plotera nawigacyjnego zostało zaktualizowane do najnowszej wersji.
Nie podłączaj kamery bezpośrednio do systemu 24 V. W takim przypadku konieczne jest użycie modułu zasilania Garmin.
Nie montuj kamery bliżej kompasu niż wynosi bezpieczna odległość 10 cm.
Przed użyciem
- Zaktualizuj oprogramowanie plotera nawigacyjnego.
- Przygotuj wiertarkę z wiertłem 2 mm.
- Przygotuj śrubokręt typu Pozidriv.
- Przetestuj kamerę w wybranym miejscu przed stałym montażem.
- Upewnij się, że miejsce montażu nie jest zanurzone w wodzie.
Parametry w praktyce
- Napięcie wejściowe
- 9-18 Vdc przy zasilaniu bezpośrednim; 9-32 Vdc przy użyciu modułu zasilania.
Ilustracje i schematy

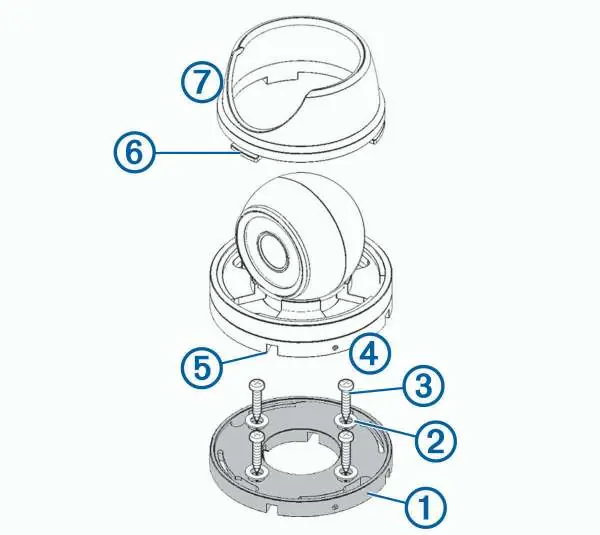

- Schemat montażu przedstawia kolejność: podstawa (1), podkładki (2), śruby (3), korpus kamery (4), kanały kablowe (5), wypustki kołnierza (6) oraz kołnierz (7).
Zgodność modelu
- Wymaga plotera nawigacyjnego Garmin do wyświetlania obrazu.
- Kompatybilna z modułem zasilania Garmin (010-12527-00).
