Specyfikacja i przewodnik po generatorze Generac Guardian Series 17/20kW
Poznaj specyfikację techniczną, funkcje oraz opcje przełączników dla generatorów stacjonarnych Generac Guardian Series 17/20kW. Przewodnik zawiera dane o silniku, sterowaniu Nexus oraz kompatybilnych akcesoriach.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Generac Guardian Series to stacjonarne generatory awaryjne o mocy 17kW lub 20kW, zasilane gazem ziemnym lub LP. Wyposażone są w silnik OHVI, sterownik Nexus i wymagają profesjonalnej instalacji elektrycznej oraz gazowej. str. 1, 2
Najważniejsze czynności
- Ustawienie trybu pracy str. 2, 3
- Konserwacja str. 2, 5
Konserwacja i reset
- Wymiana oleju str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc (17kW) | 17,000 W (LP) / 16,000 W (NG) | Maksymalna ciągła moc wyjściowa. | str. 3 |
| Moc (20kW) | 20,000 W (LP) / 18,000 W (NG) | Maksymalna ciągła moc wyjściowa. | str. 3 |
| Napięcie | 240V | Napięcie znamionowe. | str. 3 |
Gdzie szukać w PDF
- Cechy i zalety str. 1, 2

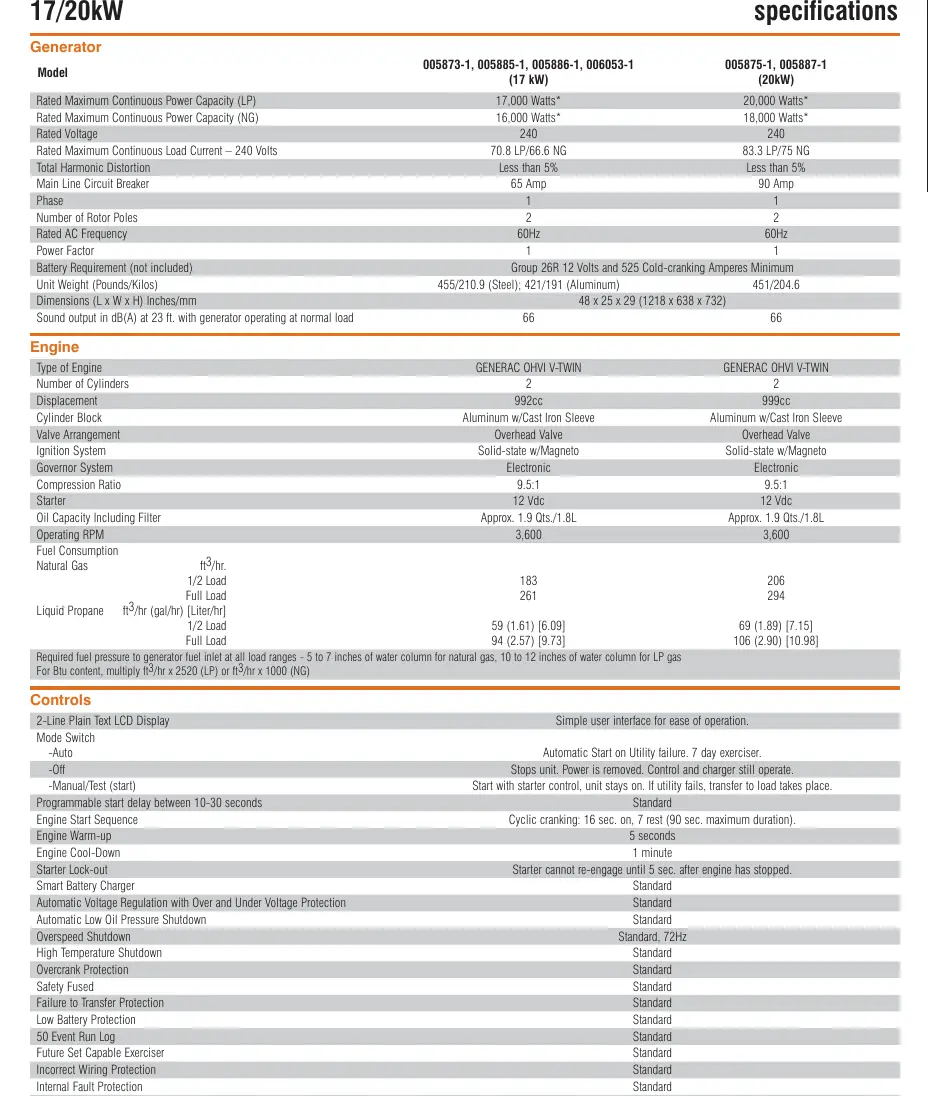

- Specyfikacja techniczna str. 3
- Opcje przełączników str. 4
- Akcesoria i wymiary str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Generac Guardian Series to linia stacjonarnych generatorów zasilanych gazem (ziemnym lub LP), zaprojektowanych do zasilania awaryjnego. Urządzenia te są wyposażone w silnik OHVI, sterownik Nexus oraz zaawansowane systemy ochrony. Dokumentacja obejmuje modele 17kW i 20kW.
Opis urządzenia
Generator posiada obudowę odporną na warunki atmosferyczne, wyciszony tłumik oraz systemy ułatwiające konserwację. Kluczowe cechy konstrukcyjne obejmują:
- Silnik Generac OHVI: Zaprojektowany z myślą o wydajności paliwowej i trwałości.
- System smarowania: Pełne ciśnienie dla wszystkich łożysk, z interwałem wymiany oleju co 2 lata lub 200 godzin.
- Zabezpieczenia: Automatyczne wyłączanie przy niskim ciśnieniu oleju oraz wysokiej temperaturze.
- Technologia True Power: Zapewnia niskie zniekształcenia harmoniczne (poniżej 5%), co pozwala na bezpieczne zasilanie wrażliwej elektroniki.
Sterowanie Nexus
System sterowania Nexus umożliwia pełną automatyzację pracy generatora:
- Tryby pracy: Auto (automatyczny start przy awarii sieci), Off (wyłączenie), Manual/Test (ręczne uruchomienie).
- Monitorowanie: Stałe monitorowanie napięcia sieci i generatora.
- Programowalny cykl ćwiczebny: Uruchamia generator na 12 minut co tydzień, aby zapobiec wysychaniu uszczelek.
- Ładowarka akumulatora: Inteligentna ładowarka dostosowująca prąd do temperatury zewnętrznej.
Opcje przełączników
Dostępne są dwa główne typy przełączników transferowych:
- EZ Switch (tylko dla modelu 17kW): Wstępnie okablowany, z 30-stopowym przewodem, przeznaczony do łatwej instalacji.
- Nexus Smart Switch: Wyposażony w technologię DLM (Digital Load Management), która pozwala na inteligentne zarządzanie obciążeniem (np. klimatyzatorami) bez dodatkowego osprzętu.
Dane techniczne
Generatory pracują z częstotliwością 60Hz przy napięciu 240V. Wymagają akumulatora Group 26R (12V, min. 525 CCA). Wymiary urządzenia to 1218 x 638 x 732 mm.
Akcesoria
Dostępne są opcjonalne akcesoria zwiększające funkcjonalność, takie jak:
- Zestawy do pracy w niskich temperaturach (Cold Weather Kit).
- Zdalne monitory bezprzewodowe Nexus.
- Moduły kontroli obciążenia DLM.
- Zestawy serwisowe do rutynowej konserwacji.
Informacje o producencie
Generac Power Systems
Praktyczna pomoc
Typowe problemy
Niskie ciśnienie oleju
System automatycznie wyłączy generator, aby zapobiec uszkodzeniu silnika.
Wysoka temperatura
System automatycznie wyłączy generator, aby zapobiec przegrzaniu.
Brak startu przy awarii sieci
Sprawdź, czy przełącznik trybu znajduje się w pozycji Auto.
Przed użyciem
- Sprawdź poziom oleju silnikowego.
- Upewnij się, że dopływ gazu (ziemnego lub LP) jest otwarty.
- Sprawdź, czy akumulator (Group 26R) jest prawidłowo podłączony.
- Upewnij się, że przełącznik sterowania jest w trybie Auto.
- Sprawdź, czy w pobliżu generatora nie ma przeszkód blokujących wentylację.
Parametry w praktyce
- True Power Technology
- Zapewnia czystą falę sinusoidalną (THD < 5%), bezpieczną dla elektroniki.
- DLM (Digital Load Management)
- Inteligentne zarządzanie dużymi odbiornikami energii, np. klimatyzacją.
- Interwał serwisowy
- Wymiana oleju zalecana co 2 lata lub 200 godzin pracy.
Ilustracje i schematy
- Strona 4: Wymiary i specyfikacja przełączników EZ Switch oraz Nexus Smart Switch.

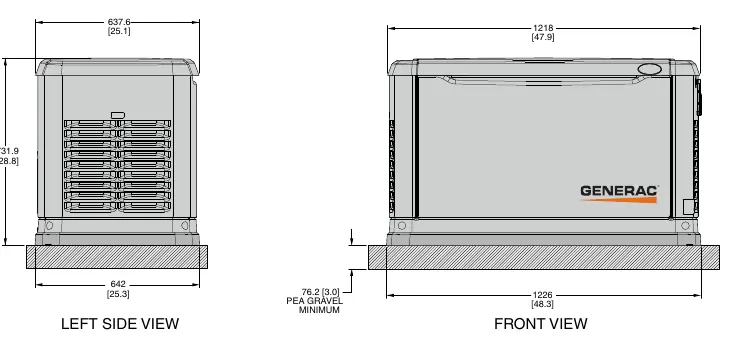

- Strona 5: Wymiary zewnętrzne generatora (widok z boku i z przodu).
Zgodność modelu
- EZ Switch jest kompatybilny tylko z modelem 17kW.
- Moduły DLM wymagają przełącznika Nexus Smart Switch.
- Akumulator nie jest dołączony do zestawu.
