Karta techniczna generatorów prądu Generac Protector Series
Szczegółowa karta techniczna generatorów prądu Generac Protector Series. Znajdź specyfikacje mocy, zużycia paliwa, wymiary instalacyjne oraz funkcje sterownika Evolution dla modeli RG02224 do RG06024.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

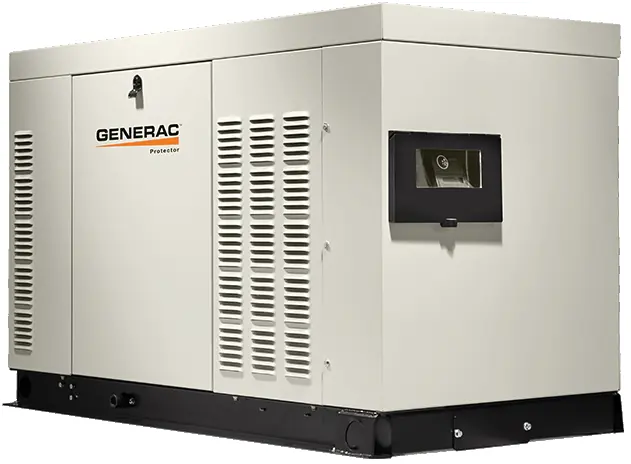

Niniejszy dokument stanowi kartę techniczną dla serii generatorów prądu Generac Protector (modele RG02224, RG02724, RG03224, RG03824, RG04524, RG06024). Dokument zawiera szczegółowe dane dotyczące wydajności, parametrów silnika, zużycia paliwa oraz wytyczne instalacyjne.
Specyfikacja generatorów
Generatory serii Protector oferują moc znamionową od 22 kW do 60 kW przy częstotliwości 60 Hz. Urządzenia są przystosowane do zasilania awaryjnego (Emergency Standby Power - ESP) i charakteryzują się:
- Cyfrową regulacją napięcia ±1%.
- Całkowitym zniekształceniem harmonicznym (THD) poniżej 5%, co zapewnia bezpieczną pracę wrażliwej elektroniki.
- Możliwością zasilania propanem lub gazem ziemnym.
- Certyfikacją EPA oraz zgodnością z normami CA i MA dla wybranych modeli.
System silnika i chłodzenia
Wszystkie modele wyposażone są w silnik Generac 2.4L, 4-cylindrowy. W zależności od modelu silnik może być wolnossący, turbodoładowany lub turbodoładowany z chłodnicą powietrza doładowującego (aftercooled). System chłodzenia wykorzystuje mieszankę 50/50 glikolu etylenowego, a maksymalna dopuszczalna temperatura otoczenia wynosi 50°C (122°F).
System paliwowy i zużycie
Generatory mogą pracować na propanie (LP) lub gazie ziemnym (NG). Zużycie paliwa jest ściśle uzależnione od obciążenia generatora. Szczegółowe dane dotyczące zużycia w litrach na godzinę (L/h) lub stopach sześciennych na godzinę (CFH) dla każdego modelu przy obciążeniu 25%, 50%, 75% i 100% znajdują się w tabelach specyfikacji wewnątrz dokumentu.
Sterownik Evolution
Urządzenia wyposażone są w sterownik Evolution z dwuliniowym wyświetlaczem LCD. Główne funkcje obejmują:
- Automatyczny start w przypadku awarii zasilania sieciowego.
- 7-dniowy cykl ćwiczebny (exerciser).
- Logowanie 50 zdarzeń.
- Zabezpieczenia: niskie ciśnienie oleju, wysoka temperatura, przekroczenie prędkości obrotowej (overspeed), zabezpieczenie przed nieprawidłowym okablowaniem.
Instalacja i wymiary
Dokument zawiera szczegółowe rysunki instalacyjne dla poszczególnych modeli. Kluczowe wymogi instalacyjne:
- Wymagana jest betonowa płyta fundamentowa o wymiarach określonych w instrukcji instalacji.
- Należy zapewnić swobodny przepływ powietrza dolotowego i wylotowego.
- Obszar "stub-up" (miejsce wprowadzenia przewodów) znajduje się w podstawie generatora i służy do podłączenia zasilania wysokiego i niskiego napięcia.
- Generator musi być zainstalowany zgodnie z lokalnymi przepisami oraz normami NFPA 37 i NFPA 70.
Akcesoria
Dostępne są opcjonalne zestawy instalacyjne i serwisowe, w tym:
- Zestawy do pracy w niskich temperaturach (grzałki akumulatora i bloku silnika).
- Zestawy do zarządzania obciążeniem (Load Manager 50A/100A).
- Zestawy serwisowe (filtry, świece zapłonowe).
- Zestawy do naprawy powłoki lakierniczej (Bisque Paint Kit).
Informacje o producencie
Generac Power Systems
Praktyczna pomoc
Typowe problemy
Przegrzewanie się generatora
Sprawdź, czy przepływ powietrza dolotowego i wylotowego nie jest zablokowany oraz czy powietrze wylotowe nie jest recyrkulowane.
Trudności z rozruchem w niskich temperaturach
Zainstaluj opcjonalny zestaw grzałki akumulatora (poniżej 0°C) lub grzałki bloku silnika (poniżej -18°C).
Przed użyciem
- Upewnij się, że betonowa płyta fundamentowa jest odpowiednio przygotowana.
- Sprawdź, czy zapewniono wystarczającą przestrzeń serwisową wokół urządzenia.
- Zweryfikuj, czy przyłącza paliwa i elektryczne są zgodne z lokalnymi przepisami.
- Upewnij się, że obszar 'stub-up' jest dostępny dla instalacji przewodów.
- Sprawdź, czy zainstalowano odpowiedni zestaw do zarządzania obciążeniem, jeśli jest wymagany.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Emergency Standby Power (ESP)
- Moc znamionowa dla zasilania awaryjnego przy zmiennym obciążeniu.
- Total Harmonic Distortion (THD)
- Wskaźnik jakości energii; <5% oznacza prąd bezpieczny dla wrażliwej elektroniki.
- Stub-up Area
- Obszar w podstawie generatora przeznaczony na przyłącza elektryczne (wysokie/niskie napięcie).
Ilustracje i schematy
- Rysunki instalacyjne pokazują wymiary zewnętrzne, lokalizację punktów podłączenia paliwa oraz obszary 'stub-up' dla przewodów elektrycznych.
- Widoki z góry i z boku wskazują lokalizację środka ciężkości oraz punkty podnoszenia.
Zgodność modelu
- Modele RG02224-RG06024 obsługują propan (LP) oraz gaz ziemny (NG).
- W modelu RG06024 typ paliwa jest przypisany na stałe i nie podlega zmianie.
