Genmitsu 101-63-BVC2417 Aluminiowy imadło maszynowe - Instrukcja montażu

Opis produktu

Aluminiowe imadło maszynowe Genmitsu 101-63-BVC2417 to precyzyjne akcesorium zaprojektowane do bezpiecznego mocowania materiałów na maszynach CNC. Jest kompatybilne z popularnymi modelami stołów roboczych, takimi jak 3018PV2 oraz 4040 MDF.

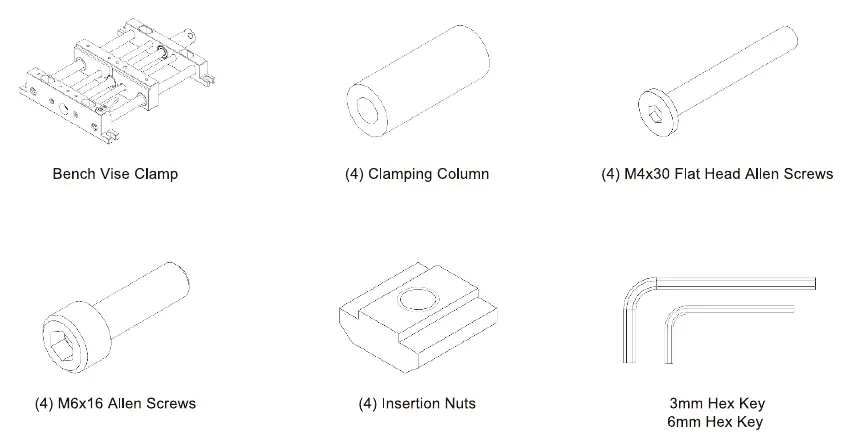

Zawartość zestawu

• 1x Aluminiowe imadło maszynowe
• 4x Kolumny zaciskowe
• 4x Śruby z łbem płaskim M4x30
• 4x Śruby imbusowe M6x16
• 4x Nakrętki wsuwane
• Klucze imbusowe (3mm i 6mm)

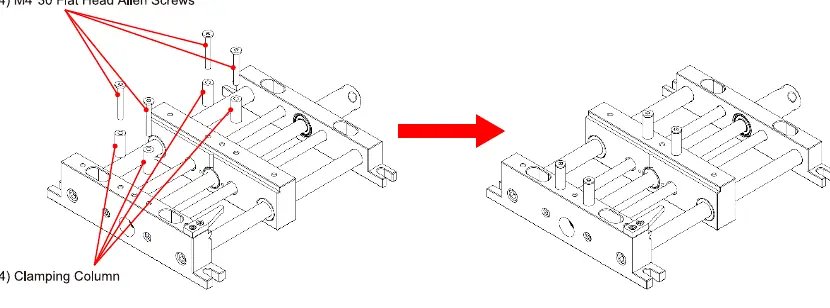

Montaż kolumn zaciskowych

Kolumny zaciskowe służą do mocowania materiałów o nieregularnych kształtach. W razie potrzeby mocowania materiałów prostokątnych, kolumny można pominąć. Do ich instalacji należy użyć śrub M4x30, wybierając odpowiednie otwory montażowe w zależności od potrzeb.

Montaż imadła na stole roboczym

Montaż na stole 3018PV2: Imadło mocuje się bezpośrednio do stołu za pomocą czterech śrub imbusowych M6x16. Otwory montażowe są fabrycznie przygotowane do współpracy z tym modelem stołu.

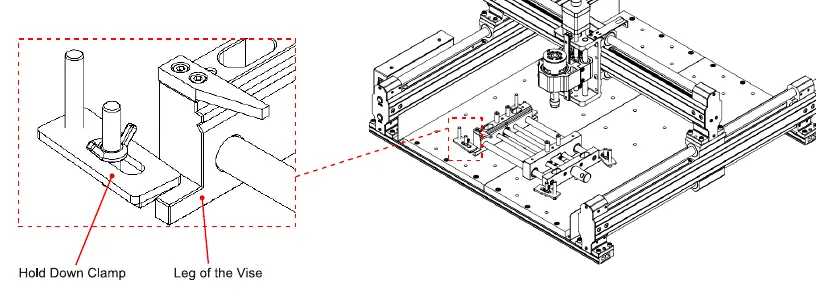

Montaż na stole 4040 MDF: W przypadku tego typu stołu, imadło należy zabezpieczyć, dociskając jego podstawę za pomocą dołączonych do maszyny zacisków (hold-down clamps). Należy upewnić się, że zaciski stabilnie trzymają nogi imadła, zapewniając sztywność konstrukcji podczas pracy.

Wsparcie techniczne

W przypadku pytań lub problemów z instalacją, użytkownicy mogą kontaktować się z działem wsparcia technicznego pod adresem [email protected] lub dołączyć do grupy użytkowników Genmitsu CNC na Facebooku, gdzie dostępna jest baza wiedzy i pomoc społeczności.
