Genmitsu FLRR Ulepszony Obrotowy Wałek Laserowy

Opis produktu

Obrotowy wałek laserowy Genmitsu FLRR to akcesorium zaprojektowane do grawerowania na przedmiotach cylindrycznych. Jest kompatybilny z większością dostępnych na rynku grawerek i wycinarek laserowych. Urządzenie wyposażone jest w silnik krokowy NEMA 42 i pozwala na grawerowanie przedmiotów o średnicy od 5 mm do 160 mm oraz długości od 10 mm do 195 mm. Maksymalne dopuszczalne obciążenie wynosi 10 kg.

Dane techniczne

• Silnik: NEMA 42 (krokowy)
• Średnica wałka: 16 mm
• Regulacja odległości: 16 ustawień w zakresie 19 mm - 76 mm (skok co 9,5 mm)
• Maksymalne obciążenie: 10 kg

Uruchomienie i konfiguracja

Przed rozpoczęciem pracy należy skonfigurować parametry impulsów w oprogramowaniu sterującym maszyną. Wzór dla osi Y to: $101=200 * MicroStep / (Średnica wałka * π). W przypadku podłączenia do osi X należy użyć parametru $100.

Regulacja odległości wałków

Aby dostosować rozstaw wałków do średnicy grawerowanego przedmiotu, należy poluzować śruby radełkowane M4, zdjąć pasek synchroniczny, wysunąć łożyska z otworów ograniczających, ustawić żądaną odległość, a następnie ponownie zamontować łożyska w otworach, dokręcić śruby i założyć pasek. Przed użyciem należy ręcznie obrócić wałek, aby upewnić się, że oba wałki poruszają się płynnie i synchronicznie.

Obsługa

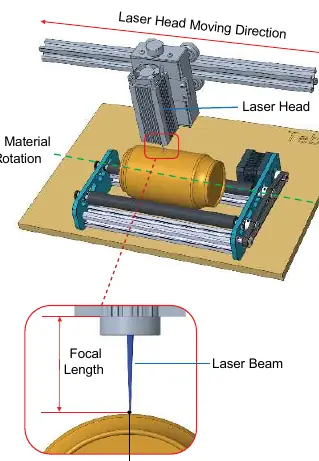

Umieść wałek pod maszyną laserową tak, aby najwyższy punkt grawerowanego przedmiotu znajdował się bezpośrednio pod wiązką lasera, a oś obrotu przedmiotu była równoległa do kierunku ruchu głowicy lasera. W przypadku przedmiotów o zmiennej średnicy, takich jak kieliszki, należy użyć dołączonego wspornika w kształcie litery Y, aby zapewnić stabilne podparcie.

Bezpieczeństwo

Przed rozpoczęciem grawerowania upewnij się, że grawerowany materiał nie jest odblaskowy, aby uniknąć uszkodzenia lasera. Zawsze sprawdzaj, czy pasek synchroniczny jest poprawnie osadzony w rowkach kół pasowych przed uruchomieniem urządzenia.

Podłączenie przewodów

Wybierz odpowiedni kabel przedłużający silnika krokowego (zwykły lub krosowany) w zależności od sekwencji przewodów w sterowniku maszyny. Odłącz odpowiednie kable silnika osi X lub Y od maszyny i włącz w obwód przedłużacz z wałkiem obrotowym.
