Genmitsu 101-63-VC Zestaw zacisków imadłowych

Opis produktu

Zestaw zacisków imadłowych Genmitsu 101-63-VC to precyzyjne narzędzie przeznaczone do stabilnego mocowania materiałów podczas obróbki. Zestaw zawiera zacisk oraz klucz imbusowy niezbędny do jego obsługi. Konstrukcja zacisku pozwala na pewne unieruchomienie obrabianego elementu dzięki mechanizmowi śrubowemu.

Dane techniczne

• Zakres ruchu elementu dociskowego: 6 mm
• Wymiary: szczegółowe dane techniczne zawarte są na rysunkach technicznych w instrukcji
• Kompatybilność: stoły z rowkami T oraz płyty aluminiowe/MDF

Sposób użycia

Proces mocowania materiału składa się z dwóch głównych etapów:

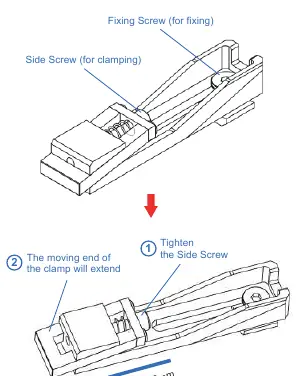

• Zabezpieczenie pozycji: Umieść zacisk w wybranym miejscu i dokręć śrubę mocującą, aby unieruchomić korpus zacisku na stole roboczym.
• Docisk materiału: Dokręć śrubę boczną, co spowoduje wysunięcie ruchomego końca zacisku i dociśnięcie materiału do powierzchni roboczej.

Instalacja na różnych powierzchniach

Zacisk można montować na dwa główne sposoby:

• Hybrid Spoilboard z rowkiem T: Wsuń nakrętkę T-nut w rowek T, ustaw materiał, przesuń zacisk do krawędzi materiału, dokręć śrubę mocującą, a następnie śrubę boczną w celu zaciśnięcia.
• Płyta aluminiowa/MDF: Usuń nakrętkę T-nut, ustaw materiał, dopasuj pozycję zacisku i wkręć śrubę mocującą bezpośrednio w otwór w płycie, a następnie dokręć śrubę boczną.

Bezpieczeństwo i konserwacja

Przed rozpoczęciem pracy upewnij się, że zacisk jest stabilnie zamocowany do stołu. Regularnie sprawdzaj stan śrub oraz ruchomych elementów zacisku. W przypadku zauważenia luzów lub uszkodzeń mechanicznych, należy zaprzestać używania narzędzia. Utrzymuj gwinty śrub w czystości, aby zapewnić płynną pracę mechanizmu dociskowego.
