Genmitsu 101-63-FL55 5.5W Laser Fixed Focus Module Kit

Opis produktu

Moduł laserowy Genmitsu 5.5W to wysokiej jakości dioda laserowa o długości fali 445nm, zaprojektowana specjalnie do współpracy z maszynami CNC Genmitsu PROVerXL 4030 oraz 3018-PRO. Urządzenie posiada stałą ogniskową 20mm i jest wyposażone w wydajny, cichy układ chłodzenia z radiatorem i wentylatorem, co zapewnia stabilną pracę podczas grawerowania i cięcia.

Bezpieczeństwo

Praca z systemami laserowymi wymaga zachowania szczególnej ostrożności:

• Użytkownik musi mieć ukończone 13 lat.
• Bezwzględnie należy nosić okulary ochronne dedykowane do pracy z laserem.
• Nigdy nie pozostawiaj pracującego lasera bez nadzoru.
• Zapewnij odpowiednią wentylację pomieszczenia, aby usuwać opary i dym powstający podczas obróbki.
• Upewnij się, że obszar roboczy jest wykonany z materiałów niepalnych (np. metalu).
• Podczas czyszczenia lub konserwacji urządzenie musi być odłączone od zasilania.
• Nie patrz bezpośrednio w wiązkę lasera ani w intensywne światło powstające podczas grawerowania.

Uruchomienie i montaż

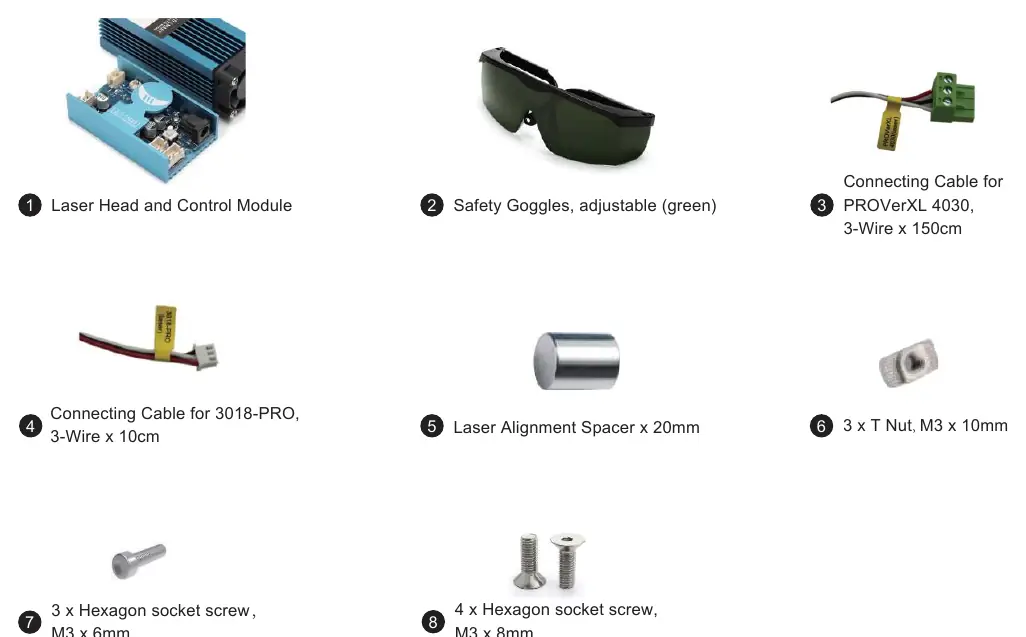

Przed montażem należy odłączyć silnik wrzeciona od płyty głównej maszyny CNC. Moduł sterujący lasera pełni rolę interfejsu przetwarzającego sygnał PWM. Montaż odbywa się za pomocą dołączonych śrub M3 i nakrętek teowych na profilach aluminiowych maszyny. Po zamontowaniu głowicy laserowej na wsporniku, należy podłączyć odpowiednie kable do modułu sterującego, upewniając się, że przewody nie ograniczają ruchu maszyny w żadnej z osi.

Obsługa i konfiguracja

Do sterowania laserem zaleca się użycie oprogramowania LaserGRBL. Kluczowe kroki obejmują:

• Włączenie trybu laserowego w oprogramowaniu (komenda $32=1).
• Ustawienie wysokości lasera przy użyciu dołączonego dystansera 20mm, aby uzyskać optymalne skupienie wiązki.
• Skonfigurowanie przycisków niestandardowych w LaserGRBL, co ułatwia ustawianie ostrości i pozycjonowanie.
• Dostosowanie mocy lasera (wartość S) w zależności od ustawień maksymalnej prędkości wrzeciona ($30) w konfiguracji maszyny.

Konserwacja i usterki

Regularnie sprawdzaj czystość soczewki lasera oraz drożność wentylatora chłodzącego. W przypadku problemów z jakością grawerowania, zweryfikuj poprawność ustawienia ostrości oraz czystość powierzchni roboczej. Jeśli laser nie włącza się, sprawdź poprawność połączeń kablowych oraz stan zasilania 12V DC.

Utylizacja

Urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego. Nie wyrzucać wraz z odpadami komunalnymi.
