Instrukcja obsługi regulatora temperatury GIRA 2473 00 RTC 24 V

Szybki przewodnik po instalacji i obsłudze regulatora temperatury GIRA 2473 00 RTC 24 V. Dowiedz się, jak skonfigurować tryby pracy, ustawić limity temperatury i podłączyć urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu, konfiguracji i obsługi elektronicznego regulatora temperatury GIRA 2473 00 RTC 24 V. Urządzenie przeznaczone jest do sterowania siłownikami zaworów elektrotermicznych w instalacjach 24 V AC. Uwaga: Montaż i podłączenie elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny. Nieprzestrzeganie zasad może prowadzić do porażenia prądem, pożaru lub uszkodzenia mienia.

Opis urządzenia

Regulator składa się z wkładu sterownika, ramki maskującej, płyty centralnej oraz pokrętła sterującego. Urządzenie posiada wbudowany czujnik temperatury oraz pierścienie regulacyjne do ustawiania limitów temperatury. Dioda LED sygnalizuje aktualny tryb pracy (grzanie, chłodzenie, ochrona przed zamarzaniem).

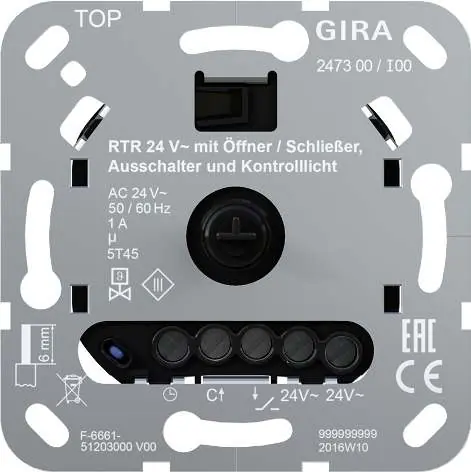

Widok urządzenia
Widok urządzenia

Montaż i podłączenie

Urządzenie należy montować w puszce instalacyjnej zgodnie z normą DIN 49073. Zalecana wysokość montażu to 1,5 m na ścianach wewnętrznych. Należy unikać montażu w pobliżu źródeł ciepła (piece, bezpośrednie nasłonecznienie) oraz w miejscach narażonych na przeciągi.

Schemat połączeń
Schemat połączeń

Podłączenie elektryczne:

  • Podłączyć siłownik zaworu elektrotermicznego do wkładu zgodnie ze schematem połączeń.
  • Opcjonalnie można podłączyć wejście trybu obniżonego (ECO) do styku przełączającego zegara centralnego. Zastosowanie 24 V powoduje obniżenie temperatury o 4 °C.
  • Opcjonalnie można podłączyć wejście chłodzenia do styku przełączającego systemu grzewczego. Zastosowanie 24 V aktywuje tryb chłodzenia.
  • Po podłączeniu należy zamontować ramkę, płytę centralną i pokrętło, a następnie włączyć zasilanie.

Obsługa

Regulacja temperatury odbywa się za pomocą pokrętła:

  • Zmiana temperatury: Obróć pokrętło w prawo lub w lewo. Dioda LED zaświeci się na maksymalnie 2 minuty w kolorze odpowiadającym trybowi pracy (czerwony = grzanie, niebieski = chłodzenie, pomarańczowy = ochrona przed zamarzaniem).
  • Wyświetlanie trybu pracy: Naciśnij krótko pokrętło. Dioda LED zaświeci się na 10 sekund.
  • Wyłączanie regulacji: Naciśnij i przytrzymaj pokrętło przez ponad 2 sekundy, aż dioda zaświeci się na pomarańczowo (tryb ochrony przed zamarzaniem, min. 5 °C).
  • Ręczne przełączanie grzanie/chłodzenie: Naciśnij i przytrzymaj pokrętło przez ponad 4 sekundy, aż dioda zacznie migać. Krótkim naciśnięciem wybierz tryb, a następnie przytrzymaj przez ponad sekundę, aby zatwierdzić.

Konfiguracja i uruchomienie

Domyślnie urządzenie pracuje w trybie PWM (modulacja szerokości impulsu) z typem zaworu NC (zamknięty bez napięcia). Aby zmienić ustawienia:

  1. Naciśnij pokrętło przez ponad 20 sekund, aby wejść w tryb konfiguracji.
  2. Dioda miga zielono (PWM) lub zielono-niebiesko (sterowanie dwupunktowe). Krótkie naciśnięcie zmienia tryb, długie (ponad 1 s) zapisuje.
  3. Następnie można dostosować typ zaworu (NC - czerwony, NO - czerwono-niebieski). Krótkie naciśnięcie zmienia typ, długie zapisuje.

Ustawienia zaawansowane

Ustawianie limitów temperatury: Po zdjęciu pokrętła widoczne są pierścienie regulacyjne. Niebieski pierścień służy do ustawiania minimalnej temperatury, a czerwony do maksymalnej. Każdy ząbek odpowiada ok. 1 °C.

Ustawianie offsetu: Pozwala skorygować wskazania temperatury o +/- 3 °C. Wymaga ustawienia pokrętła na 5 °C i dwukrotnego szybkiego naciśnięcia (dioda miga czerwono-zielono), a następnie ustawienia pokrętła na żądaną pozycję i zatwierdzenia długim naciśnięciem.

Praktyczna pomoc

Typowe problemy

Dioda LED miga na czerwono przez 5 sekund podczas ustawiania offsetu

Zmiana przekroczyła dopuszczalny zakres +/- 3 °C, adaptacja została odrzucona.

Urządzenie nie reaguje lub dioda nie świeci

Sprawdź zasilanie 24 V AC oraz poprawność podłączenia przewodów do zacisków.

Przed użyciem

  • Upewnij się, że zasilanie to 24 V AC (SELV).
  • Sprawdź typ siłownika zaworu (NC - zamknięty bez napięcia lub NO - otwarty bez napięcia).
  • Wybierz miejsce montażu na wysokości 1,5 m, z dala od źródeł ciepła i przeciągów.
  • Przygotuj przewody zgodnie z dopuszczalnymi przekrojami (0,5 - 4 mm²).
  • Upewnij się, że urządzenie nie jest montowane w kombinacji z urządzeniami generującymi ciepło (np. ściemniacze).

Parametry w praktyce

Napięcie znamionowe
24 V AC SELV (± 10%), 50/60 Hz
Zakres temperatury pracy
-5 do +45 °C
Klasa sterownika
IV (zgodnie z EU 811/2013), wkład 2%

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie zasilania 24 V AC.
  • Możliwość podłączenia zewnętrznego zegara centralnego do wejścia obniżania temperatury (ECO).
  • Możliwość podłączenia systemu grzewczego do wejścia chłodzenia (C).
  • Siłownik zaworu elektrotermicznego podłączany jest bezpośrednio do wyjścia sterownika.

Zgodność modelu

  • Kompatybilny z siłownikami zaworów elektrotermicznych 24 V.
  • Obsługuje od 1 do 5 siłowników zaworów.
  • Montaż w standardowych puszkach instalacyjnych DIN 49073.
