Instrukcja obsługi ściemniacza GIRA KNX 1-kanałowego 200 W
Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów dla ściemniacza GIRA KNX 1-kanałowego 200 W. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować wejścia binarne i rozwiązać typowe problemy z oświetleniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ściemniacz GIRA KNX 1-kanałowy 200 W (nr kat. 5065 00) jest urządzeniem przeznaczonym do pracy w systemach KNX. Instalacja oraz podłączenie urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny. Nieprzestrzeganie zasad bezpieczeństwa grozi porażeniem prądem, pożarem lub uszkodzeniem mienia.
Opis urządzenia
Urządzenie posiada wyjście ściemniające oraz trzy wejścia binarne, które mogą obsługiwać przyciski, przełączniki, styki bezpotencjałowe, czujniki kondensacji/wycieku lub czujnik temperatury NTC (na wejściu 3). Urządzenie jest zasilane bezpośrednio z magistrali KNX.
Montaż i podłączenie
Podczas montażu należy bezwzględnie przestrzegać następujących zasad:
- Urządzenie należy montować w puszkach instalacyjnych zgodnie z normą DIN 49073.
- Wymagane jest zachowanie minimalnego odstępu 4 mm między przewodami napięcia sieciowego a przewodami magistrali/wejść.

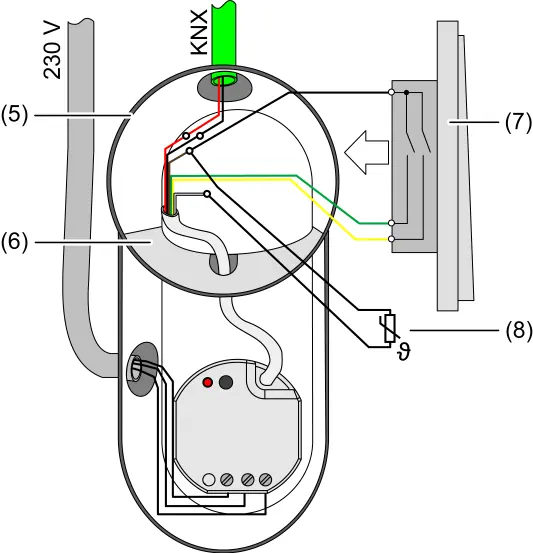

- Nie należy umieszczać zacisków magistrali i napięcia sieciowego w jednej wspólnej przestrzeni bez przegrody. Zaleca się stosowanie puszek z przegrodą.
- Podłączenie musi być wykonane zgodnie z polaryzacją magistrali KNX.
- Potencjał odniesienia COM dla wejść nie może być łączony z zaciskami COM innych urządzeń.
Uruchomienie i konfiguracja
Urządzenie jest konfigurowane za pomocą oprogramowania ETS (wersja 5.7.3 lub wyższa). W stanie dostawy urządzenie jest pasywne, a wyjście ustawione jest na uniwersalną zasadę ściemniania z automatycznym rozpoznawaniem typu obciążenia.
- Adres fizyczny jest fabrycznie ustawiony na 15.15.255.
- W przypadku awarii napięcia magistrali, urządzenie nie reaguje. Po powrocie napięcia, jasność wraca do poziomu sprzed awarii.
- Tryb bezpieczny (safe-state) pozwala na diagnostykę i programowanie w przypadku problemów z aplikacją.
Rozwiązywanie problemów
W przypadku problemów z działaniem oświetlenia, należy sprawdzić:
- Migotanie lamp: Może wynikać z niedopasowania zasady ściemniania lub zbyt niskiego obciążenia. Należy sprawdzić ustawienia w ETS i w razie potrzeby ręcznie zdefiniować zasadę ściemniania.
- Wyłączenie wyjścia: Może być spowodowane zadziałaniem zabezpieczenia termicznego lub przepięciowego. Należy odłączyć zasilanie, sprawdzić obciążenie i zapewnić odpowiednie chłodzenie.
- Brak reakcji: Sprawdzić napięcie magistrali KNX.
- Zwarcie: W przypadku zwarcia wyjście się wyłącza. Po usunięciu przyczyny, urządzenie automatycznie restartuje się po 100 ms (obciążenie indukcyjne) lub 7 s (obciążenie pojemnościowe/omowe).
Dane techniczne
- Napięcie znamionowe KNX: DC 21 ... 32 V SELV
- Pobór prądu KNX: 5 ... 18 mA
- Napięcie wyjściowe: AC 230 V, 50/60 Hz
- Temperatura otoczenia: -5 ... +45 °C
- Wymiary: 48 x 50 x 28 mm
Praktyczna pomoc
Typowe problemy
Migotanie lamp LED lub świetlówek kompaktowych
Sprawdź, czy lampy są ściemnialne. Jeśli tak, zmień zasadę ściemniania w ETS lub ręcznie zdefiniuj ją, jeśli ustawiona jest na 'Uniwersalna'.
Wyjście wyłączyło się (zadziałało zabezpieczenie)
Odłącz zasilanie, sprawdź obciążenie (czy nie jest za duże), upewnij się, że urządzenie ma zapewnione chłodzenie i odczekaj co najmniej 15 minut przed ponownym włączeniem.
Zwarcie w obwodzie wyjściowym
Odłącz wyjście od zasilania, usuń przyczynę zwarcia, a następnie ponownie włącz napięcie sieciowe i wyłącz/włącz wyjście.
Lampy w najniższej pozycji świecą zbyt jasno
Zmniejsz minimalną jasność w ustawieniach parametrów urządzenia w ETS.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy w puszce instalacyjnej zachowano odstęp min. 4 mm między przewodami 230V a magistralą KNX.
- Zweryfikuj, czy używasz oprogramowania ETS w wersji 5.7.3 lub nowszej.
- Upewnij się, że typ obciążenia (lampy) jest zgodny z obsługiwanymi zasadami ściemniania.
- W przypadku pracy w trybie bezpiecznym (Secure), przygotuj certyfikat urządzenia.
Parametry w praktyce
- KNX medium TP256
- Standardowa magistrala KNX typu skrętka.
- Wejścia binarne (3)
- Pozwalają na podłączenie przycisków, styków bezpotencjałowych lub czujników (np. temperatury NTC na wejściu 3).
- Zasada ściemniania
- Urządzenie automatycznie rozpoznaje typ obciążenia (indukcyjne/pojemnościowe), ale można to wymusić w ETS.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania 230V, magistrali KNX oraz wejść binarnych (przyciski/czujniki).
- Ważne: Należy zachować separację przewodów 230V od przewodów KNX/wejść (min. 4 mm).
Zgodność modelu
- Wymaga systemu KNX.
- Wymaga ETS 5.7.3 lub nowszego do konfiguracji.
- Montaż w puszkach DIN 49073.
