Instrukcja obsługi ściemniacza GIRA One 1-kanałowego 200 W

Najważniejsze informacje z instrukcji

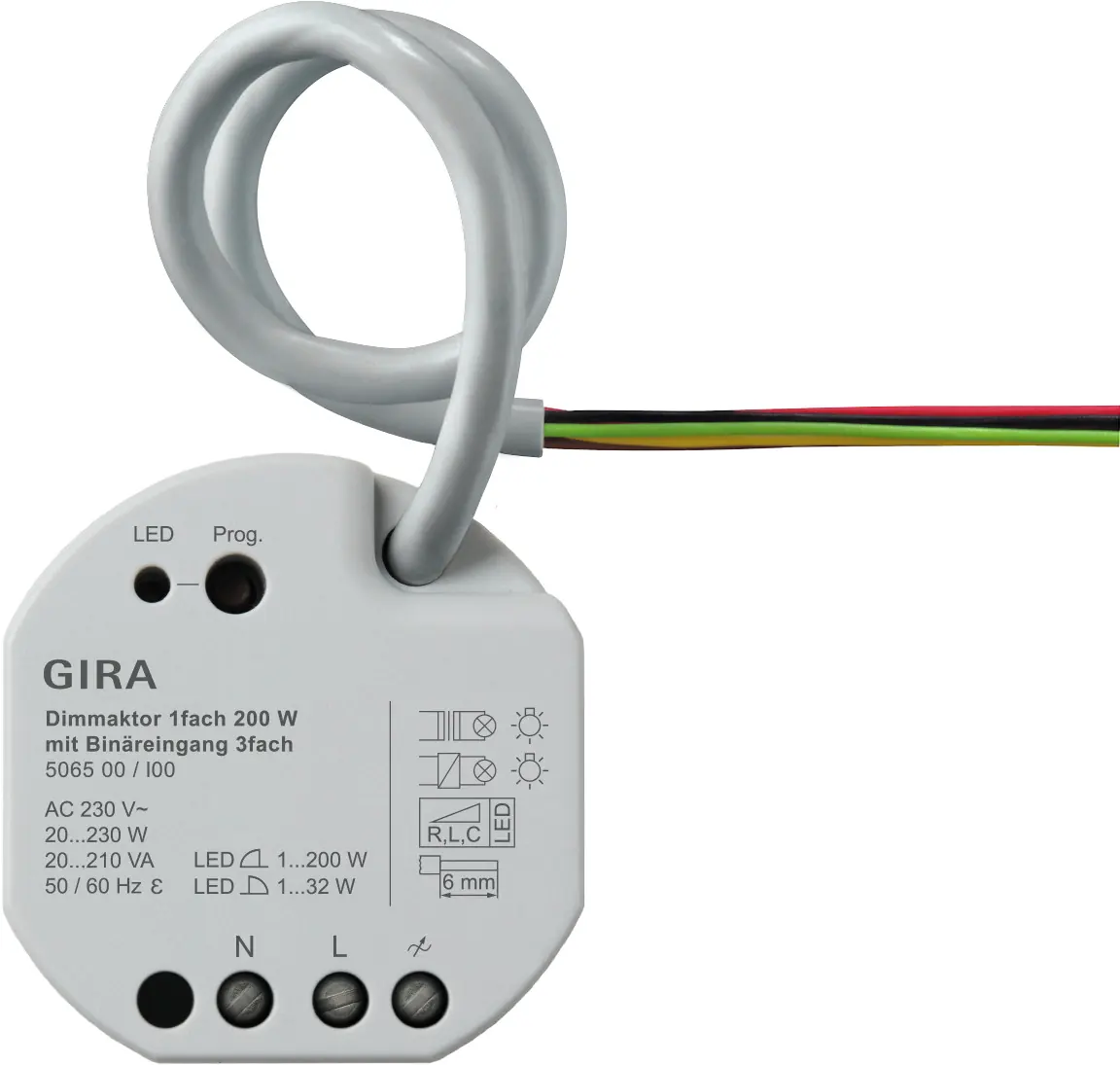

Ściemniacz GIRA One 1-kanałowy 200 W (nr kat. 5065 00) jest przeznaczony do sterowania oświetleniem w systemie Gira One. Urządzenie posiada trzy wejścia binarne do podłączenia przycisków, czujników zalania lub temperatury. Uwaga: Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny. Niewłaściwa instalacja grozi porażeniem prądem lub pożarem.

Opis urządzenia

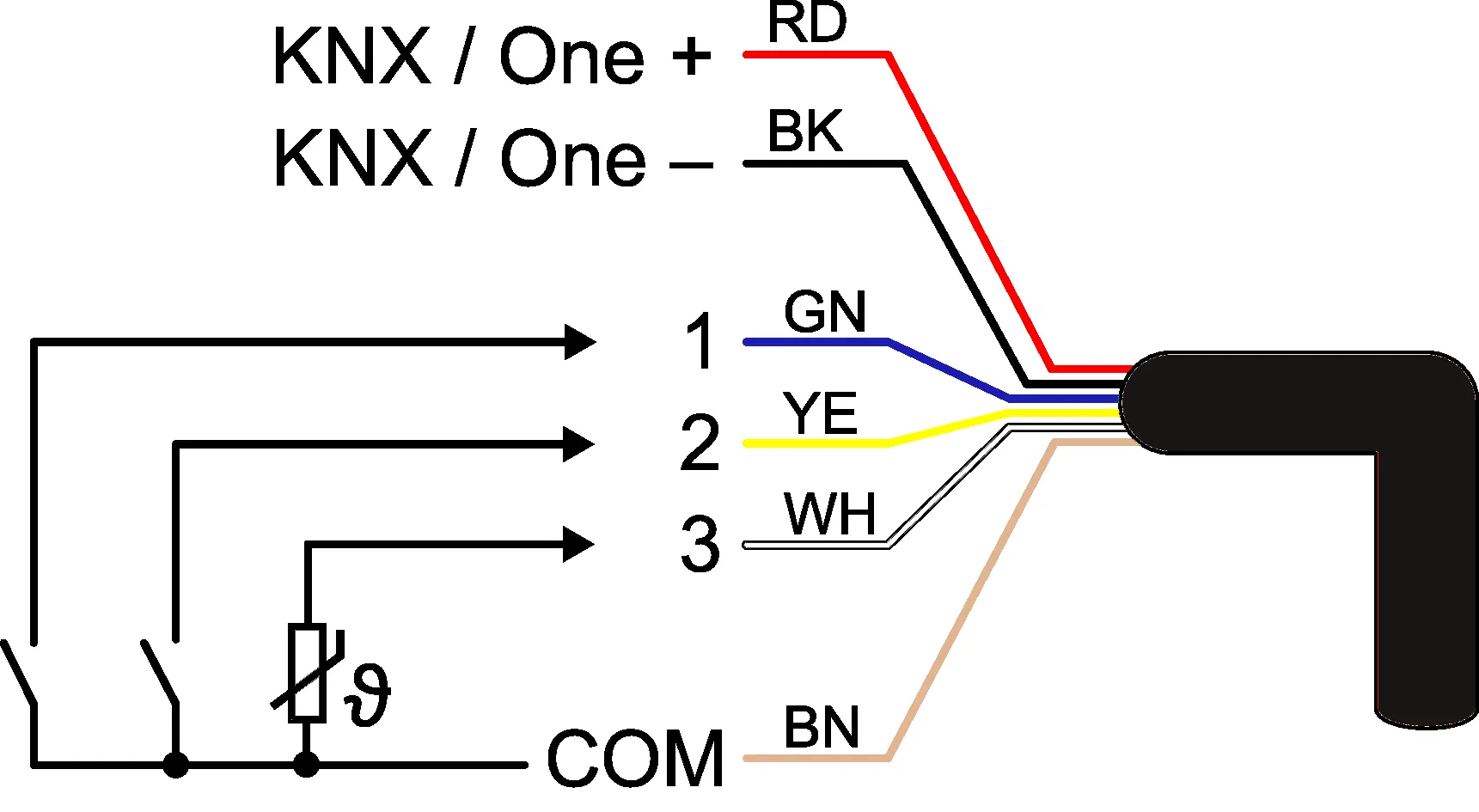

Urządzenie składa się z modułu ściemniacza z wyprowadzonymi przewodami sterującymi oraz złączami śrubowymi dla obciążenia. Na obudowie znajduje się dioda LED programowania oraz przycisk programowania. Przewody sterujące (magistrala KNX i wejścia binarne) są wyprowadzone w formie wiązki kabli.

Montaż i instalacja elektryczna

Podczas montażu należy bezwzględnie przestrzegać zasad bezpieczeństwa:

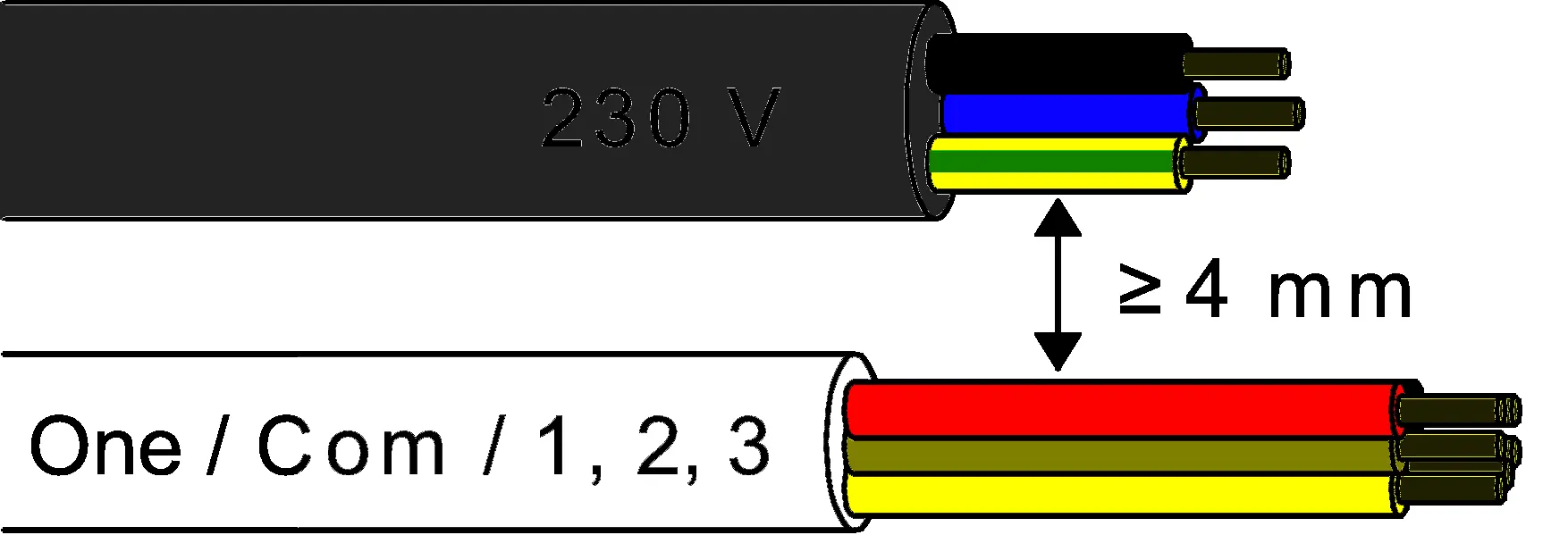

• Wymagana jest separacja między przewodami magistrali a przewodami napięcia sieciowego (min. 4 mm odstępu).
• Zaleca się stosowanie puszki instalacyjnej z przegrodą, aby uniknąć kontaktu przewodów magistrali z napięciem 230 V.
• Nie podłączać zewnętrznego napięcia do wejść binarnych.
• W przypadku transformatorów indukcyjnych należy stosować bezpieczniki po stronie pierwotnej zgodnie z instrukcją producenta.

Uruchomienie i konfiguracja

Urządzenie jest konfigurowane za pomocą oprogramowania Gira Project Assistant (GPA) w wersji 5 lub wyższej. W stanie dostawy wyjście jest ustawione na zasadę ściemniania uniwersalnego z automatycznym rozpoznawaniem obciążenia. Wejścia 1 i 2 służą do sterowania oświetleniem (włącz/wyłącz/ściemnianie), wejście 3 jest nieaktywne.

Tryb bezpieczny (Safe-state mode): Aby aktywować, należy odłączyć zasilanie magistrali, odczekać 10 s, nacisnąć i przytrzymać przycisk programowania, a następnie ponownie podłączyć zasilanie magistrali. Zwolnić przycisk, gdy dioda LED zacznie powoli migać.

Master reset: Przywraca ustawienia fabryczne. Wymaga aktywnego trybu bezpiecznego, następnie należy przytrzymać przycisk programowania przez ponad 5 sekund.

Dane techniczne

• Napięcie znamionowe magistrali: DC 21 ... 32 V SELV
• Napięcie wyjściowe: AC 230 V, 50/60 Hz
• Moc obciążenia: do 200 W (zależnie od typu lampy i temperatury otoczenia)
• Wejścia: 3 wejścia bezpotencjałowe
• Temperatura otoczenia: -5 do +45 °C

Rozwiązywanie problemów

W przypadku problemów z działaniem:

• Migotanie lamp: Sprawdź, czy lampy są ściemnialne. Jeśli używasz ustawienia "Universal", spróbuj ręcznie zdefiniować zasadę ściemniania w GPA.
• Wyłączenie wyjścia: Może być spowodowane przegrzaniem (pozwól urządzeniu ostygnąć przez 15 min), zwarciem lub zadziałaniem zabezpieczenia nadnapięciowego.
• Lampa świeci po wyłączeniu: Zastosuj moduł kompensacyjny lub wymień lampę na inny model.
