Instrukcja obsługi aktora przełączającego Gira 5061 00...

Szybki przewodnik po instalacji i konfiguracji aktora przełączającego Gira 5061 00. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować wejścia binarne oraz przeprowadzić uruchomienie w systemie Gira One.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Urządzenie Gira 5061 00 to aktor przełączający 1-kanałowy 16 A z wbudowanym 3-krotnym wejściem binarnym, przeznaczony do systemu Gira One. Instalacja musi być przeprowadzona przez wykwalifikowany personel elektryczny. Ze względu na ryzyko porażenia prądem, wymagane jest zachowanie minimalnego odstępu 4 mm między przewodami magistrali a przewodami napięcia sieciowego 230 V.

Opis urządzenia

Aktor posiada następujące elementy:

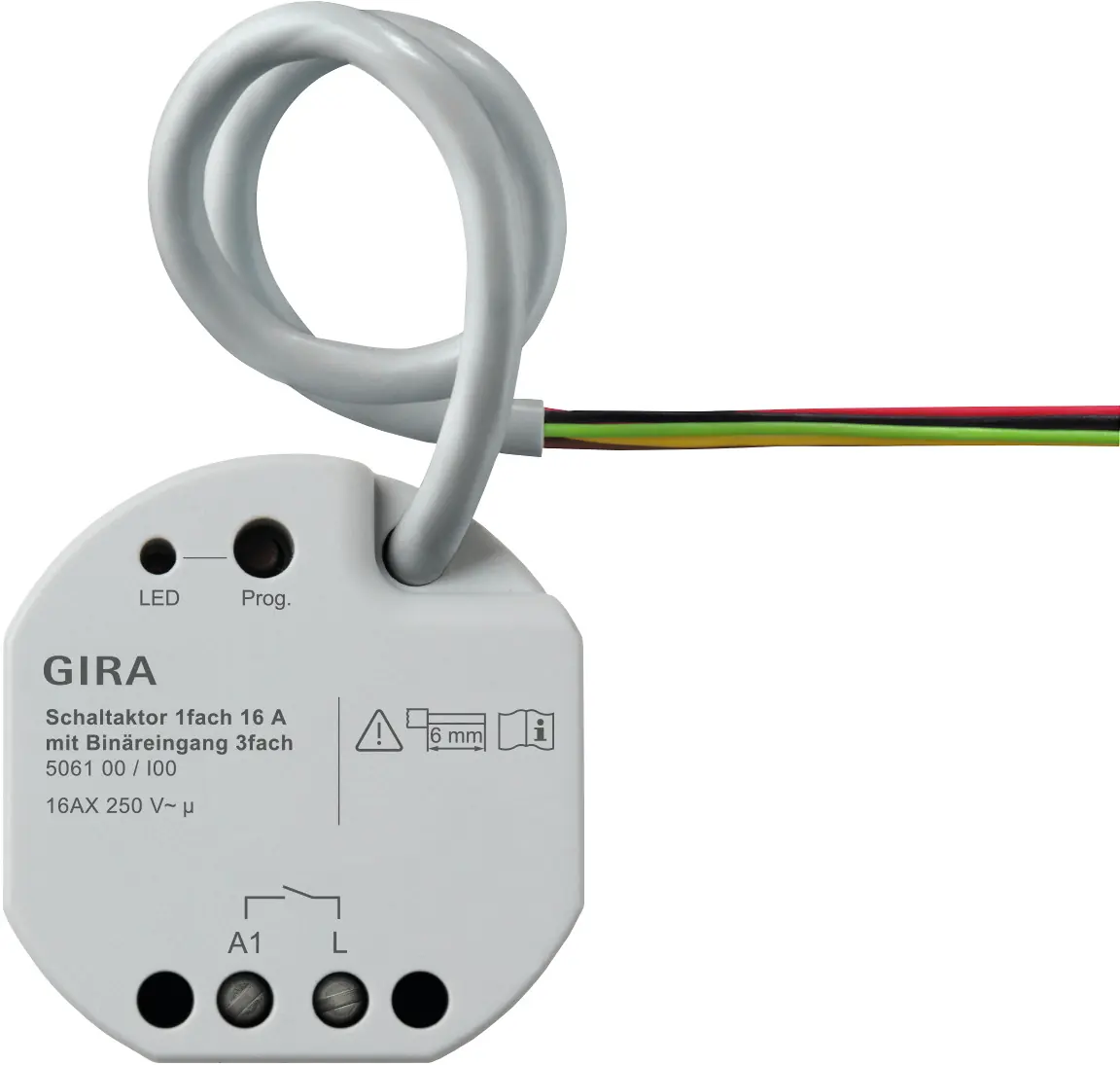

Aktor przełączający Gira 5061 00
Aktor przełączający Gira 5061 00
  • Dioda LED programowania
  • Przycisk programowania
  • Przewód sterujący (podłączenie magistrali i wejść rozszerzeń)
  • Przyłącze obciążenia (wyjście przekaźnikowe)

Montaż i podłączenie

Urządzenie należy montować w puszce instalacyjnej zgodnej z normą DIN 49073. Zaleca się stosowanie puszki z przegrodą, aby oddzielić przewody magistrali od przewodów napięcia sieciowego.

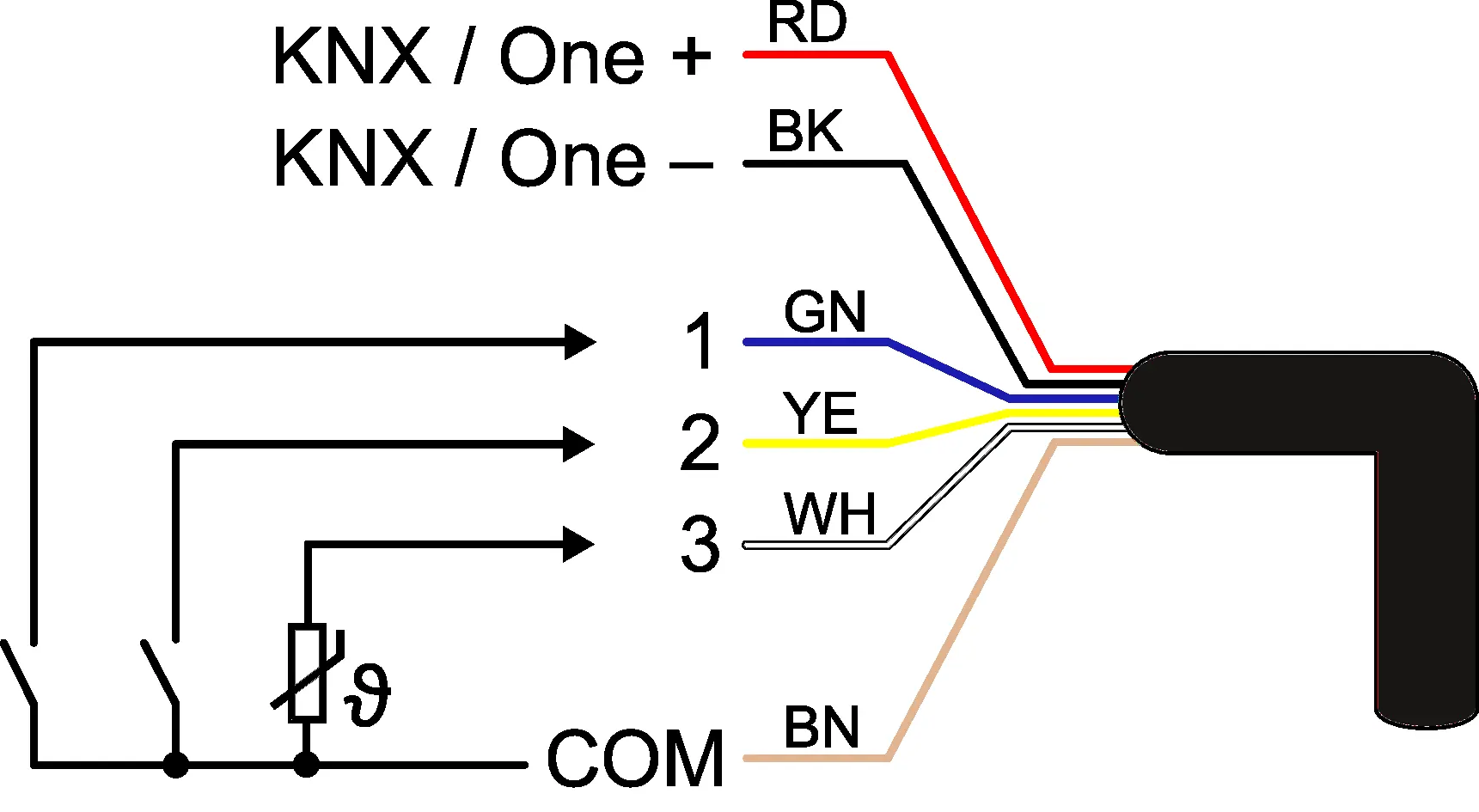

Schemat podłączenia przewodów sterujących
Schemat podłączenia przewodów sterujących
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6

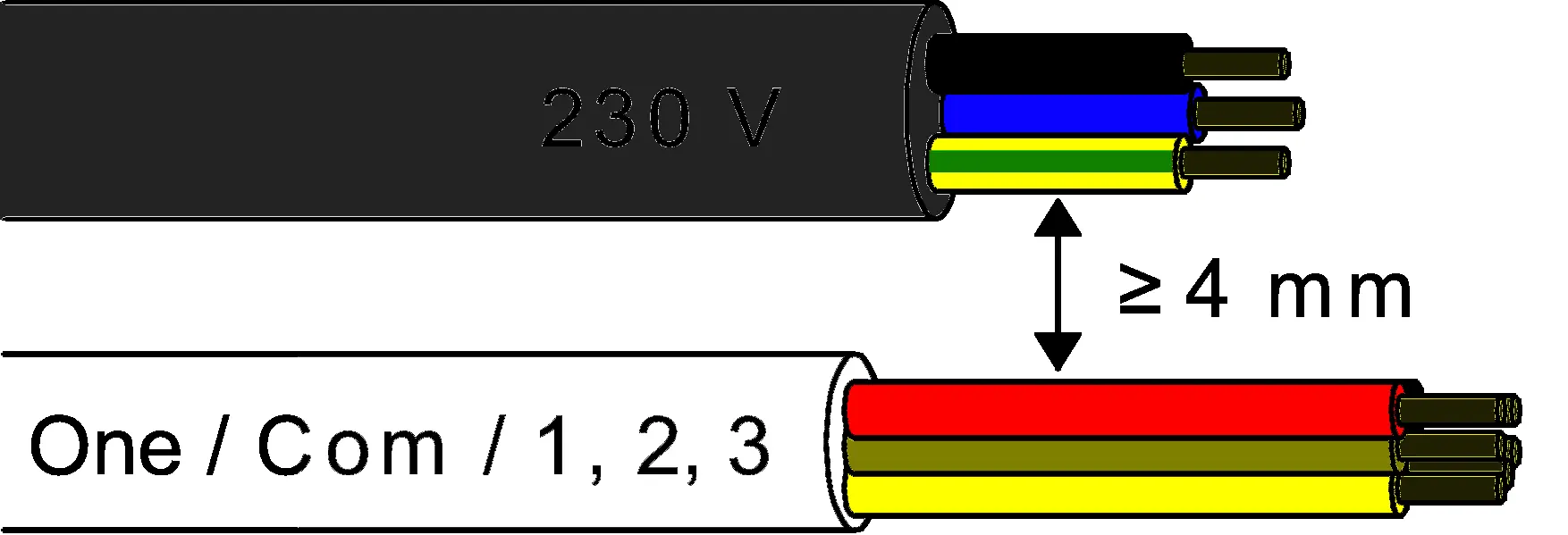

Wymagany odstęp między przewodami
Wymagany odstęp między przewodami

Schemat podłączenia przewodów sterujących:

  • Czerwony (RD): KNX / One +
  • Czarny (BK): KNX / One -
  • Zielony (GN): Wejście 1 (przycisk, styk, czujnik)
  • Żółty (YE): Wejście 2 (przycisk, styk, czujnik)
  • Biały (WH): Wejście 3 (przycisk, styk, czujnik, czujnik NTC)
  • Brązowy (BN): COM dla wejść 1-3

Uwaga: Nie należy łączyć potencjału odniesienia COM z innymi urządzeniami.

Uruchomienie

Konfiguracja urządzenia odbywa się za pomocą oprogramowania Gira Project Assistant (GPA) w wersji 5 lub wyższej.

  1. Włącz napięcie magistrali.
  2. Odczekaj około 10 sekund.
  3. Podłącz obwód obciążenia.

W stanie dostawy wyjście jest sterowane za pomocą przełącznika podłączonego do wejścia 1 (ON/OFF).

Tryby pracy i resetowanie

Safe-state mode: Tryb ten zatrzymuje wykonywanie programu. Aby go aktywować, należy odłączyć zasilanie magistrali, odczekać 10 sekund, nacisnąć i przytrzymać przycisk programowania, a następnie włączyć zasilanie magistrali. Przycisk należy zwolnić, gdy dioda LED zacznie powoli migać.

Master reset: Przywraca ustawienia fabryczne (oprogramowanie sprzętowe pozostaje bez zmian). Wymaga wcześniejszego przejścia w tryb safe-state, a następnie przytrzymania przycisku programowania przez ponad 5 sekund, aż dioda LED zacznie szybko migać.

Dane techniczne

  • Napięcie znamionowe: DC 21 ... 32 V SELV
  • Pobór prądu: 5 ... 18 mA
  • Obciążenie rezystancyjne: 2500 W
  • Temperatura otoczenia: -5 ... +45 °C
  • Wymiary: 48 x 50 x 28 mm

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje lub nie można go zaprogramować

Sprawdź polaryzację magistrali KNX/One oraz czy napięcie magistrali jest prawidłowe (21-32 V DC).

Nieoczekiwane sterowanie obciążeniem po podłączeniu

Przed podłączeniem obciążenia upewnij się, że styki przekaźnika są otwarte, włączając najpierw napięcie magistrali zgodnie z procedurą uruchomienia.

Błąd w odczycie temperatury

Skalibruj czujnik NTC w oprogramowaniu GPA, jeśli odczyt różni się od rzeczywistej temperatury pomieszczenia.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
  • Zapewnij min. 4 mm odstępu między przewodami magistrali a przewodami 230 V.
  • Sprawdź, czy puszka instalacyjna spełnia normę DIN 49073.
  • Zanotuj hasła i certyfikat urządzenia przed montażem.
  • Upewnij się, że używasz GPA w wersji 5 lub wyższej.

Parametry w praktyce

Napięcie znamionowe
21-32 V DC (zasilanie wyłącznie z magistrali, nie wymaga dodatkowego zasilania).
Obciążenie rezystancyjne
Maksymalnie 2500 W dla podłączonych odbiorników.
Wejścia binarne
3 wejścia bezpotencjałowe do podłączenia przycisków, czujników zalania lub temperatury (NTC).
Temperatura pracy
Urządzenie pracuje w zakresie od -5 do +45 °C.

Ilustracje i schematy

  • Schemat połączeń: Czerwony/Czarny to magistrala, Zielony/Żółty/Biały to wejścia binarne, Brązowy to wspólny przewód COM.
  • Separacja: Wymagane zachowanie 4 mm odstępu między przewodami 230 V a przewodami magistrali/wejść.

Zgodność modelu

  • Wymaga systemu Gira One.
  • Wymaga oprogramowania Gira Project Assistant (GPA) w wersji 5 lub wyższej.
  • Kompatybilne z czujnikami NTC (nr kat. 1493 00), czujnikami zalania (5068 00) i kondensacji (5069 00).
