Instrukcja obsługi splittera/extendera HDMI 1.4 1x4 Gofanco HDExt4P-HD14
Szybki przewodnik po instalacji i obsłudze splittera/extendera HDMI 1.4 1x4 Gofanco HDExt4P-HD14. Dowiedz się, jak podłączyć urządzenia, skonfigurować kable CAT6/7 i rozwiązywać problemy z sygnałem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie to splitter i extender HDMI 1x4, który przesyła sygnał z jednego źródła do czterech odbiorników przez kable CAT6/7 na odległość do 70m (1080p) lub 50m (4K). str. 3
Najważniejsze czynności
- Podłącz źródło HDMI do wejścia, kable CAT6/7 do odbiorników, a odbiorniki do wyświetlaczy. Podłącz zasilanie na końcu. str. 7
Pierwsze uruchomienie
- Wyłącz wszystkie urządzenia, podłącz kable, podłącz zasilacz do splittera, włącz urządzenia. str. 7
Problemy i rozwiązania
Brak obrazu lub słaba jakość
Sprawdź kable HDMI, upewnij się, że rozdzielczość jest obsługiwana, wymień kable na lepsze w razie zakłóceń.
str. 12Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | Do 4K@30Hz | Maksymalna obsługiwana rozdzielczość wejściowa i wyjściowa. | str. 13 |
| Zasięg | 70m (1080p), 50m (4K) | Maksymalna odległość transmisji przez kabel CAT6/7. | str. 14 |
| Zasilanie | 24V DC 2.71A | Wymagane zasilanie dla splittera. | str. 14 |
Gdzie szukać w PDF
- Instalacja sprzętowa str. 7
- Schematy połączeń IR str. 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Gofanco 1x4 HDMI 1.4 Splitter/Extender umożliwia dystrybucję sygnału HDMI z jednego źródła do czterech odbiorników za pomocą kabli CAT6/7 oraz jednego lokalnego wyjścia HDMI. Urządzenie obsługuje rozdzielczości do 4K@30Hz, technologię PoC (zasilanie odbiorników przez kabel sieciowy) oraz dwukierunkowe sterowanie IR.
Zawartość zestawu
- 1x Splitter/Extender HDMI 1x4
- 4x Odbiorniki CAT6/7
- 5x Kable odbiornika IR
- 1x Kabel nadajnika IR
- 1x Zasilacz (24V/2.71A)
- Akcesoria montażowe (paski Velcro, podkładki)
Opis urządzenia
Panel przedni splittera: Zawiera diodę zasilania (Power LED) oraz przełącznik EDID (5.1CH, 2.0CH, Copy Display).
Panel tylny splittera: Zawiera wejście HDMI, wyjście HDMI Loopout, cztery wyjścia CAT6/7, porty IR (In/Out) oraz port FW do aktualizacji oprogramowania.
Odbiornik CAT6/7: Posiada wyjście HDMI do wyświetlacza, wejście CAT6/7 oraz porty IR (In/Out).
Instalacja sprzętowa
- Wyłącz wszystkie urządzenia (źródło HDMI i wyświetlacze).
- Podłącz źródło HDMI do portu HDMI In w splitterze.
- Podłącz kable CAT6/7 między splitterem a odbiornikami.
- Opcjonalnie: Podłącz lokalny wyświetlacz do portu HDMI Out w splitterze.
- Podłącz wyświetlacze do portów HDMI Out w odbiornikach CAT6/7.
- Opcjonalnie: Podłącz kable IR, jeśli wymagane jest sterowanie zdalne.
- Podłącz zasilacz do splittera. Odbiorniki są zasilane przez kabel CAT (PoC).
- Włącz zasilanie wszystkich urządzeń.
Okablowanie CAT
Zaleca się stosowanie kabli CAT6/7 z wtykami RJ-45 zarobionymi zgodnie ze standardem T568B. Dla najlepszej wydajności należy unikać łączeń i prowadzić kabel w jednym odcinku.
Sterowanie IR
Urządzenie obsługuje dwukierunkowe sterowanie IR. Możesz sterować źródłem z lokalizacji odbiornika lub sterować wyświetlaczami ze źródła. Wymagane jest odpowiednie podłączenie nadajników (Emitter) i odbiorników (Receiver) IR do portów na splitterze i odbiornikach CAT.
Rozwiązywanie problemów
- Brak obrazu: Sprawdź połączenia kabli HDMI i ich stan. Upewnij się, że rozdzielczość wyświetlacza jest obsługiwana przez splitter.
- Brak sygnału na wyjściach CAT: Sprawdź, czy kable HDMI są sprawne i poprawnie podłączone.
- Zakłócenia (Splash screen): Zazwyczaj spowodowane uszkodzonymi lub niskiej jakości kablami HDMI. Wymień kable na wyższej jakości.
Dane techniczne

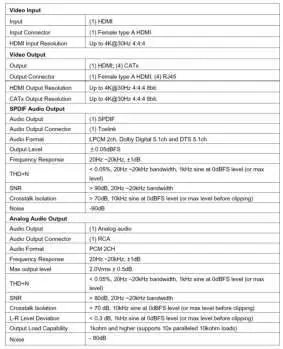

Urządzenie obsługuje standard HDMI 1.4 z HDCP 1.4. Maksymalna odległość transmisji wynosi 70m dla 1080p oraz 50m dla 4K. Zasilanie: 24V DC 2.71A.
Informacje o producencie
gofanco
Praktyczna pomoc
Typowe problemy
Brak obrazu lub słaba jakość
Sprawdź, czy kable HDMI są poprawnie podłączone i sprawne. Upewnij się, że rozdzielczość wyświetlacza jest zgodna z możliwościami splittera.
Zakłócenia obrazu (Splash screen)
Przyczyną są zazwyczaj uszkodzone lub niskiej jakości kable HDMI. Wymień je na kable wyższej jakości.
Przed użyciem
- Wyłącz wszystkie urządzenia przed rozpoczęciem instalacji.
- Przygotuj kable HDMI oraz kable CAT6/7 (brak w zestawie).
- Upewnij się, że kable CAT6/7 są zarobione zgodnie ze standardem T568B.
- Podłącz zasilacz tylko do splittera (odbiorniki są zasilane przez PoC).
Parametry w praktyce
- PoC (Power over Cable)
- Technologia zasilająca odbiorniki CAT6/7 bezpośrednio przez kabel sieciowy, eliminująca potrzebę dodatkowych zasilaczy przy ekranach.
Ilustracje i schematy
- Schemat połączeń (Application Diagram) pokazuje podłączenie źródła HDMI do splittera, a następnie do czterech odbiorników CAT6/7.
- Schematy IR pokazują, jak podłączyć nadajniki i odbiorniki podczerwieni do sterowania urządzeniami.
Zgodność modelu
- Wymagane kable CAT6/7 (zalecane CAT6).
- Maksymalna odległość: 70m dla 1080p, 50m dla 4K.
